Насос Grundfos NB 125-250/236 A-F2-B-E-GQQE артикул: 98306198

Консольно-моноблочный насос Grundfos NB 125-250/236 A-F2-B-E-GQQE, артикул: 98306198

Консольно-моноблочный насос Grundfos NB 125-250/236 A-F2-B-E-GQQE, артикул: 98306198

Артикул: 98306198

Стоимость: по запросу

Срок поставки: по запросу



Условия доставки см. в разделе: Оплата и доставка

Отправить запрос

Техническое описание:

Grundfos NB 125-250/236 A-F2-B-E-GQQE, артикул: 98306198 — несамовсасывающий, одноступенчатый, центробежный, консольно-моноблочный насос со спиральной направляющей камерой разработан в соответствии с ISO 5199, при этом его размер и номинальная мощность соответствуют EN 733 (10 бар). Фланцы — PN 16 с размерами в соответствии с EN 1092-2. Насос имеет осевой всасывающий патрубок, радиальный напорный патрубок, горизонтальный вал и конструкцию со съёмной задней частью, обеспечивающей возможность демонтажа электродвигателя, фонаря, крышки и рабочего колеса без демонтажа корпуса насоса или трубопроводов. Несбалансированное резиновое сильфонное уплотнение в соответствии с DIN EN 12756. Насос напрямую соединён с асинхронным электродвигателем с воздушным охлаждением. Насосы Grundfos NB 125-250/236 A-F2-B-E-GQQE могут применяться в системах водоснабжения, теплоснабжения, пожаротушения, вентиляции, орошения, а также в различных технологических и промышленных процессах. Большой выбор нестандартных исполнений, материалов, торцевых уплотнений обуславливает применение данных насосов для решения практически любых задач, связанных с транспортировкой жидкостей.

См. подробное описание серии

Технические данные:

Скорость насоса, при которой расчитаны его характеристики 2980 об/м
Номинальный расход 515.1 м3/ч
Номинальный напор 60.2 м
Макс. напор 16 м
Текущий диаметр рабочего колеса 236 мм
Тип установки уплотнения Одинарное
Диаметр вала 42 мм
Код торцевого уплотнения вала GQQE
Secondary shaft seal NONE
Допуски по рабочим хар-кам ISO9906:2012 3B
Тип исполнения A
Конструкция подшипника Стандарт.

Жидкость:

Рабочая жидкость Вода
Диапазон температур жидкости -25 .. 60 °C
Температура перекачиваемой жидкости 20 °C
Плотность 998.2 кг/м3

Материалы:

Корпус насоса Чугун
Материал корпуса насоcа EN-GJL-250
Корпус насоса A48-40 B
Изнашиваемое кольцо High alloy brass(CuZn34Mn3AI2
Рабочее колесо Бронза
Рабочее колесо, EN/DIN CuSn10
Рабочее колесо, AISI/ASTM B584-C83600
Вал Stainless steel
Shaft 1.4301
Вал 304
Код материала B
Код резины E

Данные электрооборудования:

Тип электродвигателя SIEMENS
Класс энергоэфф-ти IE3
Номинальная мощность — P2 110 кВт
Частота питающей сети 50 Hz
Номинальное напряжение 3 x 380-420D/660-725Y В
Номинальный ток 192-176/110-102 A
Пусковой ток 710-710 %
Cos фи — характеристика мощности 0.91
Номинальная скорость 2980 об/м
Энергоэффективность IE3 95,2%
Эффективность электродвигателя при полной нагрузке 95.2-95.2 %
Эффективность двигателя при 3/4 нагрузки 95.4-95.4 %
Эффективность электродвигателя при 1/2 нагрузки 94.9-94.9 %
Количество полюсов 2
Степень защиты (IEC 34-5) 55 Dust/Jetting
Класс изоляции (IEC 85) F
Защита электродвигателя PTC
Номер электродвигателя 83U15444
Монтажн. обозначение по IEC 34-7 IM B35

Монтаж:

Максимальная температура окружающей среды 55 °C
Pipe connection standard EN 1092-2
Размер всасывающего патрубка DN 150
Размер напорного патрубка DN 125
Pipe connection standard EN 1092-2
Допустимое давление PN 16
Support block NO
Код присоединения F2

Управление:

Минимальный индекс эффективности, MEI ? 0.55
Вес(Нетто) 969 кг
Вес(Брутто) 1040 кг
Объем поставки 1.73 м3



Другое:

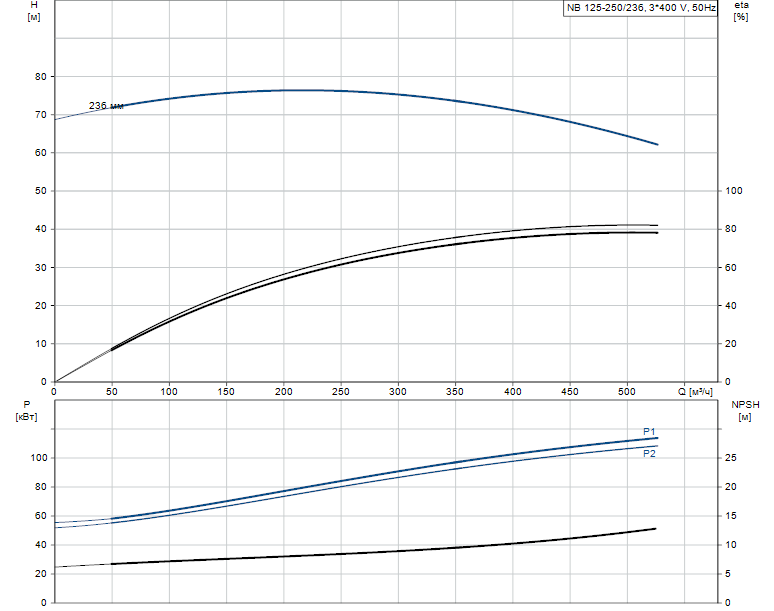

Гидравлические характеристики:

Гидравлические характеристики насоса Grundfos NB 125-250/236 A-F2-B-E-GQQE артикул: 98306198

Габаритные размеры:

Габаритные размеры насоса Grundfos NB 125-250/236 A-F2-B-E-GQQE артикул: 98306198

Деталировка:

поз.6Корпус (Улитка)поз.51Вал
поз.45Щелевое уплотнениепоз.72аУплотнительное кольцо O-Ring
поз.49Рабочее колесопоз.105Торцевое уплотнение

Документация:

Каталог
Инструкция
Опросный лист
Сертификат соответствия ТС ТР
