Консольно-моноблочный насос Grundfos NB 125-250/220 A-F2-B-E-GQQE, артикул: 98306330

[elementor-template id=»15025″]
Консольно-моноблочный насос Grundfos NB 125-250/220 A-F2-B-E-GQQE, артикул: 98306330

Артикул: 98306330

Стоимость: по запросу

Срок поставки: по запросу



Условия доставки см. в разделе: Оплата и доставка

Отправить запрос

Техническое описание:

Grundfos NB 125-250/220 A-F2-B-E-GQQE, артикул: 98306330 — несамовсасывающий, одноступенчатый, центробежный, консольно-моноблочный насос со спиральной направляющей камерой разработан в соответствии с ISO 5199, при этом его размер и номинальная мощность соответствуют EN 733 (10 бар). Фланцы — PN 16 с размерами в соответствии с EN 1092-2. Насос имеет осевой всасывающий патрубок, радиальный напорный патрубок, горизонтальный вал и конструкцию со съёмной задней частью, обеспечивающей возможность демонтажа электродвигателя, фонаря, крышки и рабочего колеса без демонтажа корпуса насоса или трубопроводов. Несбалансированное резиновое сильфонное уплотнение в соответствии с DIN EN 12756. Насос напрямую соединён с асинхронным электродвигателем с воздушным охлаждением. Насосы Grundfos NB 125-250/220 A-F2-B-E-GQQE могут применяться в системах водоснабжения, теплоснабжения, пожаротушения, вентиляции, орошения, а также в различных технологических и промышленных процессах. Большой выбор нестандартных исполнений, материалов, торцевых уплотнений обуславливает применение данных насосов для решения практически любых задач, связанных с транспортировкой жидкостей.

См. подробное описание серии

Технические данные:

Скорость насоса, при которой расчитаны его характеристики 1475 об/м
Номинальный расход 221.8 м3/ч
Номинальный напор 13.2 м
Макс. напор 16 м
Текущий диаметр рабочего колеса 220 мм
Тип установки уплотнения Одинарное
Диаметр вала 32 мм
Код торцевого уплотнения вала GQQE
Secondary shaft seal NONE
Допуски по рабочим хар-кам ISO9906:2012 3B
Тип исполнения A
Конструкция подшипника Стандарт.

Жидкость:

Рабочая жидкость Вода
Диапазон температур жидкости -25 .. 60 °C
Температура перекачиваемой жидкости 20 °C
Плотность 998.2 кг/м3

Материалы:

Корпус насоса Чугун
Материал корпуса насоcа EN-GJL-250
Корпус насоса A48-40 B
Изнашиваемое кольцо High alloy brass(CuZn34Mn3AI2
Рабочее колесо Бронза
Рабочее колесо, EN/DIN CuSn10
Рабочее колесо, AISI/ASTM B584-C83600
Вал Stainless steel
Shaft 1.4301
Вал 304
Код материала B
Код резины E

Данные электрооборудования:

Тип электродвигателя SIEMENS
Класс энергоэфф-ти IE3
Номинальная мощность — P2 11 кВт
Частота питающей сети 50 Hz
Номинальное напряжение 3 x 380-420D/660-725Y В
Номинальный ток 22,0-20,0/12,6-11,6 A
Пусковой ток 760-760 %
Cos фи — характеристика мощности 0.8
Номинальная скорость 1475 об/м
Энергоэффективность IE3 91,4%
Эффективность электродвигателя при полной нагрузке 91.4-91.4 %
Эффективность двигателя при 3/4 нагрузки 91.6-91.6 %
Эффективность электродвигателя при 1/2 нагрузки 90.8-90.8 %
Количество полюсов 4
Степень защиты (IEC 34-5) 55 Dust/Jetting
Класс изоляции (IEC 85) F
Защита электродвигателя PTC
Номер электродвигателя 99032187
Монтажн. обозначение по IEC 34-7 IM B35

Монтаж:

Максимальная температура окружающей среды 55 °C
Pipe connection standard EN 1092-2
Размер всасывающего патрубка DN 150
Размер напорного патрубка DN 125
Pipe connection standard EN 1092-2
Допустимое давление PN 16
Support block NO
Код присоединения F2

Управление:

Минимальный индекс эффективности, MEI ? 0.62
Вес(Нетто) 214 кг
Вес(Брутто) 237 кг
Объем поставки 0.444 м3



Другое:

Гидравлические характеристики:

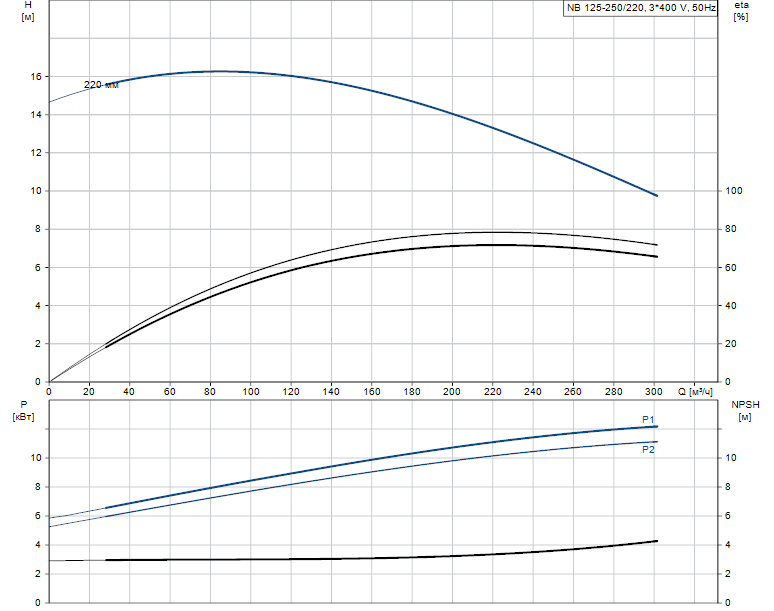

Гидравлические характеристики насоса Grundfos NB 125-250/220 A-F2-B-E-GQQE артикул: 98306330

Габаритные размеры:

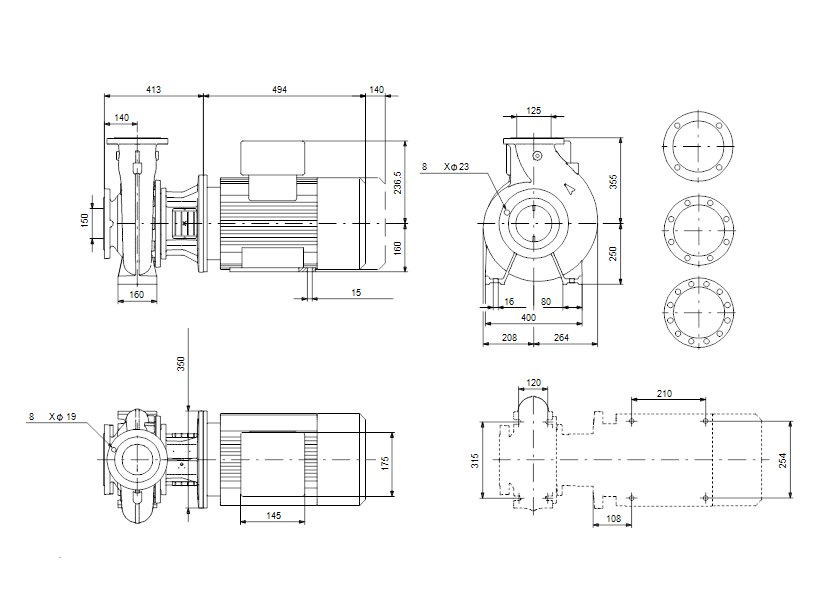

Габаритные размеры насоса Grundfos NB 125-250/220 A-F2-B-E-GQQE артикул: 98306330

Деталировка:

поз.6 Корпус (Улитка) поз.51 Вал
поз.45 Щелевое уплотнение поз.72а Уплотнительное кольцо O-Ring
поз.49 Рабочее колесо поз.105 Торцевое уплотнение
