Насос Grundfos NB 125-200/226 AS-F2-K-E-BQQE артикул: 98311086

Консольно-моноблочный насос Grundfos NB 125-200/226 AS-F2-K-E-BQQE, артикул: 98311086

Консольно-моноблочный насос Grundfos NB 125-200/226 AS-F2-K-E-BQQE, артикул: 98311086

Артикул: 98311086

Стоимость: по запросу

Срок поставки: по запросу



Условия доставки см. в разделе: Оплата и доставка

Отправить запрос

Техническое описание:

Grundfos NB 125-200/226 AS-F2-K-E-BQQE, артикул: 98311086 — несамовсасывающий, одноступенчатый, центробежный, консольно-моноблочный насос со спиральной направляющей камерой разработан в соответствии с ISO 5199, при этом его размер и номинальная мощность соответствуют EN 733 (10 бар). Фланцы — PN 16 с размерами в соответствии с EN 1092-2. Насос имеет осевой всасывающий патрубок, радиальный напорный патрубок, горизонтальный вал и конструкцию со съёмной задней частью, обеспечивающей возможность демонтажа электродвигателя, фонаря, крышки и рабочего колеса без демонтажа корпуса насоса или трубопроводов. Несбалансированное резиновое сильфонное уплотнение в соответствии с DIN EN 12756. Насос напрямую соединён с асинхронным электродвигателем с воздушным охлаждением. Насосы Grundfos NB 125-200/226 AS-F2-K-E-BQQE могут применяться в системах водоснабжения, теплоснабжения, пожаротушения, вентиляции, орошения, а также в различных технологических и промышленных процессах. Большой выбор нестандартных исполнений, материалов, торцевых уплотнений обуславливает применение данных насосов для решения практически любых задач, связанных с транспортировкой жидкостей.

См. подробное описание серии

Технические данные:

Скорость насоса, при которой расчитаны его характеристики 1765 об/м
Номинальный расход 293.3 м3/ч
Номинальный напор 19.1 м
Макс. напор 16 м
Текущий диаметр рабочего колеса 226 мм
Тип установки уплотнения Одинарное
Диаметр вала 32 мм
Код торцевого уплотнения вала BQQE
Secondary shaft seal NONE
Допуски по рабочим хар-кам ISO9906:2012 3B
Тип исполнения AS
Конструкция подшипника Стандарт.

Жидкость:

Рабочая жидкость Вода
Диапазон температур жидкости -25 .. 120 °C
Температура перекачиваемой жидкости 20 °C
Плотность 998.2 кг/м3

Материалы:

Корпус насоса Нержавеющая сталь
Материал корпуса насоcа 14.408
Корпус насоса CF8M
Изнашиваемое кольцо EN 1.4517 / CD4MCuN
Рабочее колесо Нержавеющая сталь
Рабочее колесо, EN/DIN 14.408
Рабочее колесо, AISI/ASTM CF8M
Вал Stainless steel
Shaft 14.401
Вал 316
Код материала K
Код резины E

Данные электрооборудования:

Тип электродвигателя SIEMENS
Класс энергоэфф-ти NEMA Energy / IE2 60Hz / NRC
Номинальная мощность — P2 22 кВт [25 кВт] Частота питающей сети 60 Hz
Номинальное напряжение 3 x 380-420D/660-725Y В [3 x 440-480D В] Номинальный ток 42,5-40,5/24,6-23,6 A [39.5-36.0 A] Пусковой ток 600-600 % [690-690 %] Cos фи — характеристика мощности 0.8
Номинальная скорость 1765 об/м [1770 об/м] Энергоэффективность IE2 92,4% [IE2 91,7%] Эффективность электродвигателя при полной нагрузке 92.4-92.4 % [91.7-91.7 %] Эффективность двигателя при 3/4 нагрузки 93.4-93.4 % [92.0-92.0 %] Эффективность электродвигателя при 1/2 нагрузки 93.8-93.8 % [91.7-91.7 %] Количество полюсов 4
Степень защиты (IEC 34-5) 55 Dust/Jetting
Класс изоляции (IEC 85) F
Защита электродвигателя PTC
Номер электродвигателя 99032196
Монтажн. обозначение по IEC 34-7 IM B35

Монтаж:

Максимальная температура окружающей среды 55 °C
Pipe connection standard EN 1092-2
Размер всасывающего патрубка DN 150
Размер напорного патрубка DN 125
Pipe connection standard EN 1092-2
Допустимое давление PN 16
Support block YES
Код присоединения F2

Управление:

Минимальный индекс эффективности, MEI ? 0.32
Вес(Нетто) 362 кг
Вес(Брутто) 386 кг
Объем поставки 0.617 м3



Другое:

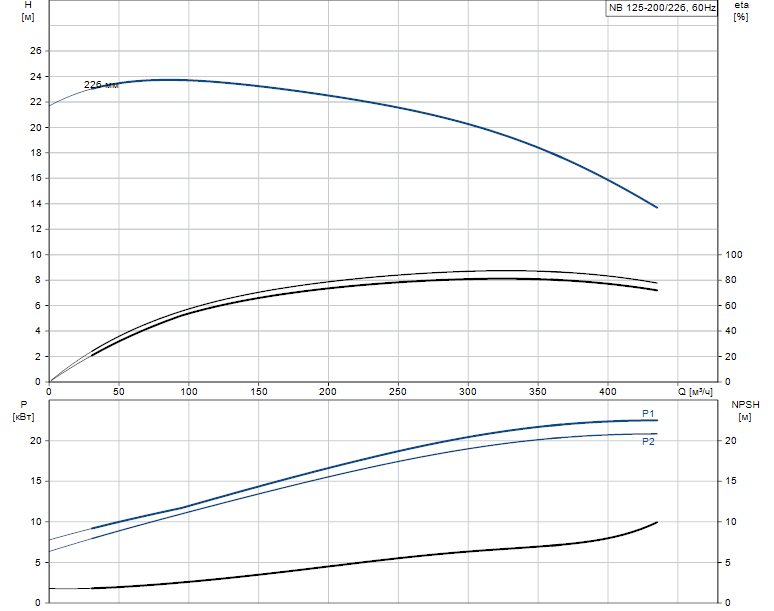

Гидравлические характеристики:

Гидравлические характеристики насоса Grundfos NB 125-200/226 AS-F2-K-E-BQQE артикул: 98311086

Габаритные размеры:

Габаритные размеры насоса Grundfos NB 125-200/226 AS-F2-K-E-BQQE артикул: 98311086

Деталировка:

поз.6Корпус (Улитка)поз.51Вал
поз.45Щелевое уплотнениепоз.72аУплотнительное кольцо O-Ring
поз.49Рабочее колесопоз.105Торцевое уплотнение

Документация:

Каталог
Инструкция
Опросный лист
Сертификат соответствия ТС ТР
