Насос Grundfos NB 125-200/218 AS-F2-L-E-BQQE артикул: 98311286

Консольно-моноблочный насос Grundfos NB 125-200/218 AS-F2-L-E-BQQE, артикул: 98311286

Консольно-моноблочный насос Grundfos NB 125-200/218 AS-F2-L-E-BQQE, артикул: 98311286

Артикул: 98311286

Стоимость: по запросу

Срок поставки: по запросу



Условия доставки см. в разделе: Оплата и доставка

Отправить запрос

Техническое описание:

Grundfos NB 125-200/218 AS-F2-L-E-BQQE, артикул: 98311286 — несамовсасывающий, одноступенчатый, центробежный, консольно-моноблочный насос со спиральной направляющей камерой разработан в соответствии с ISO 5199, при этом его размер и номинальная мощность соответствуют EN 733 (10 бар). Фланцы — PN 16 с размерами в соответствии с EN 1092-2. Насос имеет осевой всасывающий патрубок, радиальный напорный патрубок, горизонтальный вал и конструкцию со съёмной задней частью, обеспечивающей возможность демонтажа электродвигателя, фонаря, крышки и рабочего колеса без демонтажа корпуса насоса или трубопроводов. Несбалансированное резиновое сильфонное уплотнение в соответствии с DIN EN 12756. Насос напрямую соединён с асинхронным электродвигателем с воздушным охлаждением. Насосы Grundfos NB 125-200/218 AS-F2-L-E-BQQE могут применяться в системах водоснабжения, теплоснабжения, пожаротушения, вентиляции, орошения, а также в различных технологических и промышленных процессах. Большой выбор нестандартных исполнений, материалов, торцевых уплотнений обуславливает применение данных насосов для решения практически любых задач, связанных с транспортировкой жидкостей.

См. подробное описание серии

Технические данные:

Скорость насоса, при которой расчитаны его характеристики 1765 об/м
Номинальный расход 280.1 м3/ч
Номинальный напор 17.4 м
Макс. напор 16 м
Текущий диаметр рабочего колеса 218 мм
Тип установки уплотнения Одинарное
Диаметр вала 32 мм
Код торцевого уплотнения вала BQQE
Secondary shaft seal NONE
Допуски по рабочим хар-кам ISO9906:2012 3B
Тип исполнения AS
Конструкция подшипника Стандарт.

Жидкость:

Рабочая жидкость Вода
Диапазон температур жидкости -25 .. 120 °C
Температура перекачиваемой жидкости 20 °C
Плотность 998.2 кг/м3

Материалы:

Корпус насоса Нержавеющая сталь
Материал корпуса насоcа 14.517
Корпус насоса CD4MCuN
Изнашиваемое кольцо EN 1.4517 / CD4MCuN
Рабочее колесо Нержавеющая сталь
Рабочее колесо, EN/DIN 14.517
Рабочее колесо, AISI/ASTM CD4MCuN
Вал Stainless steel
Shaft 14.462
Вал J92205
Код материала L
Код резины E

Данные электрооборудования:

Тип электродвигателя SIEMENS
Класс энергоэфф-ти NEMA Premium / IE3 60Hz
Номинальная мощность — P2 18.5 кВт [21 кВт] Частота питающей сети 60 Hz
Номинальное напряжение 3 x 380-420D/660-725Y В [3 x 440-480D В] Номинальный ток 36,5-33,0/21,0-19,0 A [33.5-30.5 A] Пусковой ток 620-620 % [700-700 %] Cos фи — характеристика мощности 0.8
Номинальная скорость 1765 об/м [1770 об/м] Энергоэффективность IE3 92,4% [IE3 91,7%] Эффективность электродвигателя при полной нагрузке 92.4-92.4 % [91.7-91.7 %] Эффективность двигателя при 3/4 нагрузки 93.3-93.3 % [92.1-92.1 %] Эффективность электродвигателя при 1/2 нагрузки 93.5-93.5 % [91.6-91.6 %] Количество полюсов 4
Степень защиты (IEC 34-5) 55 Dust/Jetting
Класс изоляции (IEC 85) F
Защита электродвигателя PTC
Номер электродвигателя 99032194
Монтажн. обозначение по IEC 34-7 IM B35

Монтаж:

Максимальная температура окружающей среды 55 °C
Pipe connection standard EN 1092-2
Размер всасывающего патрубка DN 150
Размер напорного патрубка DN 125
Pipe connection standard EN 1092-2
Допустимое давление PN 16
Support block YES
Код присоединения F2

Управление:

Минимальный индекс эффективности, MEI ? 0.32
Вес(Нетто) 345 кг
Вес(Брутто) 368 кг
Объем поставки 0.444 м3



Другое:

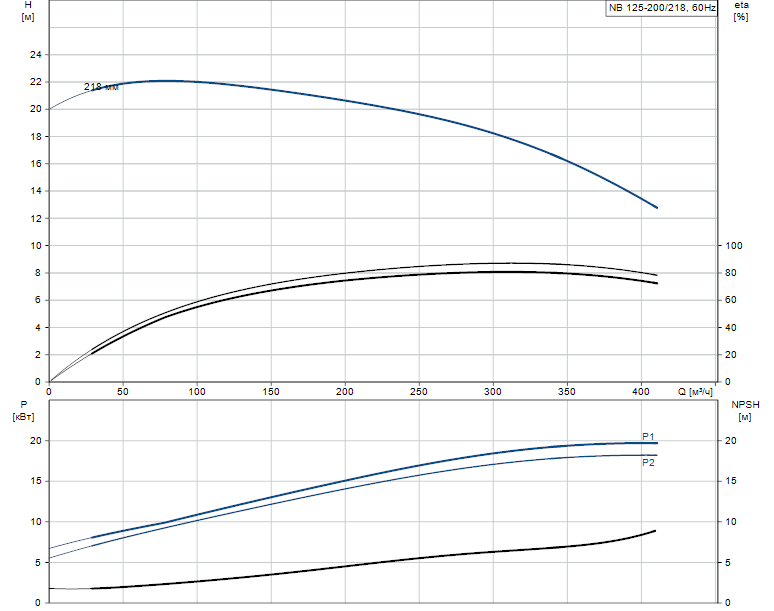

Гидравлические характеристики:

Гидравлические характеристики насоса Grundfos NB 125-200/218 AS-F2-L-E-BQQE артикул: 98311286

Габаритные размеры:

Габаритные размеры насоса Grundfos NB 125-200/218 AS-F2-L-E-BQQE артикул: 98311286

Деталировка:

поз.6Корпус (Улитка)поз.51Вал
поз.45Щелевое уплотнениепоз.72аУплотнительное кольцо O-Ring
поз.49Рабочее колесопоз.105Торцевое уплотнение

Документация:

Каталог
Инструкция
Опросный лист
Сертификат соответствия ТС ТР
