Консольно-моноблочный насос Grundfos NB 125-200/205 A-F2-K-E-BQQE, артикул: 98308875

[elementor-template id=»15025″]
Консольно-моноблочный насос Grundfos NB 125-200/205 A-F2-K-E-BQQE, артикул: 98308875

Артикул: 98308875

Стоимость: по запросу

Срок поставки: по запросу



Условия доставки см. в разделе: Оплата и доставка

Отправить запрос

Техническое описание:

Grundfos NB 125-200/205 A-F2-K-E-BQQE, артикул: 98308875 — несамовсасывающий, одноступенчатый, центробежный, консольно-моноблочный насос со спиральной направляющей камерой разработан в соответствии с ISO 5199, при этом его размер и номинальная мощность соответствуют EN 733 (10 бар). Фланцы — PN 16 с размерами в соответствии с EN 1092-2. Насос имеет осевой всасывающий патрубок, радиальный напорный патрубок, горизонтальный вал и конструкцию со съёмной задней частью, обеспечивающей возможность демонтажа электродвигателя, фонаря, крышки и рабочего колеса без демонтажа корпуса насоса или трубопроводов. Несбалансированное резиновое сильфонное уплотнение в соответствии с DIN EN 12756. Насос напрямую соединён с асинхронным электродвигателем с воздушным охлаждением. Насосы Grundfos NB 125-200/205 A-F2-K-E-BQQE могут применяться в системах водоснабжения, теплоснабжения, пожаротушения, вентиляции, орошения, а также в различных технологических и промышленных процессах. Большой выбор нестандартных исполнений, материалов, торцевых уплотнений обуславливает применение данных насосов для решения практически любых задач, связанных с транспортировкой жидкостей.

См. подробное описание серии

Технические данные:

Скорость насоса, при которой расчитаны его характеристики: 970 об/м
Номинальный расход: 139.9 м3/ч
Номинальный напор: 4.5 м
Макс. напор: 16 м
Текущий диаметр рабочего колеса: 205 мм
Тип установки уплотнения: Одинарное
Диаметр вала: 32 мм
Код торцевого уплотнения вала: BQQE
Secondary shaft seal: NONE
Допуски по рабочим хар-кам: ISO9906:2012 3B
Тип исполнения: A
Конструкция подшипника: Стандарт.

Жидкость:

Рабочая жидкость: Вода
Диапазон температур жидкости: -25 .. 120 °C
Температура перекачиваемой жидкости: 20 °C
Плотность: 998.2 кг/м3

Материалы:

Корпус насоса: Нержавеющая сталь
Материал корпуса насоcа: 14.408
Корпус насоса: CF8M
Изнашиваемое кольцо: EN 1.4517 / CD4MCuN
Рабочее колесо: Нержавеющая сталь
Рабочее колесо, EN/DIN: 14.408
Рабочее колесо, AISI/ASTM: CF8M
Вал: Stainless steel
Shaft: 14.401
Вал: 316
Код материала: K
Код резины: E

Данные электрооборудования:

Тип электродвигателя: SIEMENS
Класс энергоэфф-ти: IE3
Номинальная мощность — P2: 2.2 кВт
Частота питающей сети: 50 Hz
Номинальное напряжение: 3 x 220-240D/380-420Y В
Номинальный ток: 9,15-8,30/5,30-4,80 A
Пусковой ток: 680-680 %
Cos фи — характеристика мощности: 0.8
Номинальная скорость: 970 об/м
Энергоэффективность: IE3 84,3%
Эффективность электродвигателя при полной нагрузке: 84.3-84.3 %
Эффективность двигателя при 3/4 нагрузки: 84.9-84.9 %
Эффективность электродвигателя при 1/2 нагрузки: 83.6-83.6 %
Количество полюсов: 6
Степень защиты (IEC 34-5): 55 Dust/Jetting
Класс изоляции (IEC 85): F
Защита электродвигателя: Отсутс.
Номер электродвигателя: 83W02208
Монтажн. обозначение по IEC 34-7: IM B5

Монтаж:

Максимальная температура окружающей среды: 55 °C
Pipe connection standard: EN 1092-2
Размер всасывающего патрубка: DN 150
Размер напорного патрубка: DN 125
Pipe connection standard: EN 1092-2
Допустимое давление: PN 16
Support block: NO
Код присоединения: F2

Управление:

Минимальный индекс эффективности, MEI ?: 0.46
Вес(Нетто): 182 кг
Вес(Брутто): 190 кг
Объем поставки: 0.391 м3



Другое:

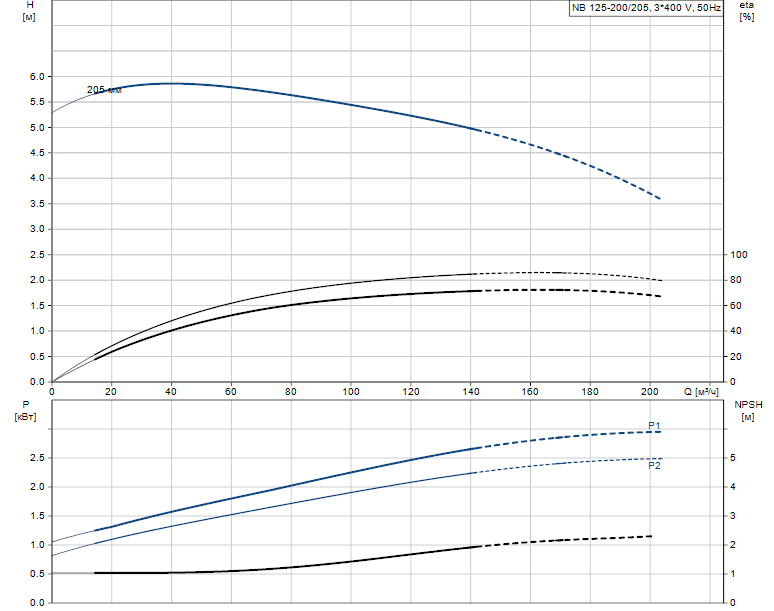

Гидравлические характеристики:

Гидравлические характеристики насоса Grundfos NB 125-200/205 A-F2-K-E-BQQE артикул: 98308875

Габаритные размеры:

Габаритные размеры насоса Grundfos NB 125-200/205 A-F2-K-E-BQQE артикул: 98308875

Деталировка:

поз.6 Корпус (Улитка) поз.51 Вал
поз.45 Щелевое уплотнение поз.72а Уплотнительное кольцо O-Ring
поз.49 Рабочее колесо поз.105 Торцевое уплотнение

Документация:
