Консольно-моноблочный насос Grundfos NB 125-200/196-182 EUP A-F2-A-BAQE, артикул: 98757151

[elementor-template id=»15025″]

Артикул: 98757151

Стоимость: 2811,60 2389,86 руб. с НДС

Срок поставки: по запросу



Масса Брутто: 160 кг

Объем упаковки: 0,383 м3

Габариты упаковки (ДхШхВ), мм: 800х600х797

Условия доставки см. в разделе: Оплата и доставка

Отправить запрос

Техническое описание:

Grundfos NB 125-200/196-182 EUP A-F2-A-BAQE артикул: 98757151 — несамовсасывающий, одноступенчатый, центробежный, консольно-моноблочный насос со спиральной направляющей камерой разработан в соответствии с ISO 5199, при этом его размер и номинальная мощность соответствуют EN 733 (10 бар). Фланцы — PN 16 с размерами в соответствии с EN 1092-2. Насос имеет осевой всасывающий патрубок, радиальный напорный патрубок, горизонтальный вал и конструкцию со съёмной задней частью, обеспечивающей возможность демонтажа электродвигателя, фонаря, крышки и рабочего колеса без демонтажа корпуса насоса или трубопроводов. Несбалансированное резиновое сильфонное уплотнение в соответствии с DIN EN 12756. Насос напрямую соединён с асинхронным электродвигателем с воздушным охлаждением. Насосы Grundfos NB 125-200/196-182 EUP A-F2-A-BAQE могут применяться в системах водоснабжения, теплоснабжения, пожаротушения, вентиляции, орошения, а также в различных технологических и промышленных процессах. Большой выбор нестандартных исполнений, материалов, торцевых уплотнений обуславливает применение данных насосов для решения практически любых задач, связанных с транспортировкой жидкостей.

См. подробное описание серии

Технические данные:

Номинальный расход 152 м3/ч
Номинальный напор 4.2 м
Actual impeller diameter 196-182 EUP мм
Nominal impeller diameter 200 мм
Тип установки уплотнения Одинарное
Диаметр вала 32 мм
Код торцевого уплотнения вала BAQE
Допуски по рабочим хар-кам ISO9906:2012 3B
Тип исполнения A

Жидкость:

Рабочая жидкость Вода
Диапазон температур жидкости 0 .. 120 °C
Температура перекачиваемой жидкости 20 °C
Плотность 998.2 кг/м3

Материалы:

Корпус насоса Чугун
Материал корпуса насоcа EN-GJL-250
Корпус насоса ASTM class 35
Wear ring Brass
Рабочее колесо Чугун
Рабочее колесо, EN/DIN EN-GJL-200
Рабочее колесо, AISI/ASTM ASTM class 30
Вал Stainless steel
Shaft EN 1.4301
Вал AISI 304
Код материала A

Данные электрооборудования:

Класс энергоэфф-ти IE3
P2 2.2 кВт
Частота питающей сети 50 Hz
Номинальное напряжение 3 x 220-240D/380-420Y В
Номинальный ток 9,15-8,30/5,30-4,80 A
Пусковой ток 680-680 %
Cos фи — характеристика мощности 0.8
Номинальная скорость 970 об/м
Энергоэффективность IE3 84,3%
Эффективность электродвигателя при полной нагрузке 84.3-84.3 %
Эффективность двигателя при 3/4 нагрузки 84.9-84.9 %
Эффективность электродвигателя при 1/2 нагрузки 83.6-83.6 %
Количество полюсов 6
Класс защиты (IEC 34-5) 55 Dust/Jetting
Класс изоляции (IEC 85) F
Защита электродвигателя Отсутс.
Номер электродвигателя 83W02208
Монтажн. обозначение по IEC 34-7 IM B5

Монтаж:

Максимальная температура окружающей среды 55 °C
Макс. рабочее давление 16 бар
Pipe connection standard EN 1092-2
Размер всасывающего патрубка DN 150
Размер напорного патрубка DN 125
Допустимое давление PN 16
Pump housing with feet Y
Support block N
Код присоединения F2

Другое:

Преобразователь частоты NONE

Минимальный индекс эффективности, MEI ? 0.70
Нетто 142 кг
Брутто вес 160 кг
Объем поставки 0.383 м3
Cтрана происхождения HU
ТН ВЭД ЕАЭС Код 8413705100

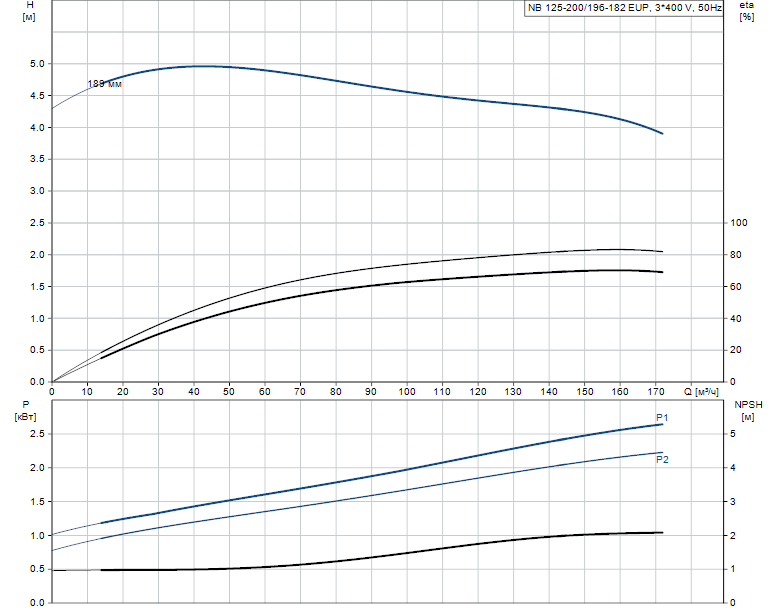

Гидравлические характеристики:

Габаритные размеры:

Деталировка:

поз.6 Корпус (Улитка) поз.51 Вал
поз.45 Щелевое уплотнение поз.72а Уплотнительное кольцо O-Ring
поз.49 Рабочее колесо поз.105 Торцевое уплотнение
