Насос Grundfos NB 125-200/196-180 A-F-L-E-BQQE артикул: 98110497

Консольно-моноблочный насос Grundfos NB 125-200/196-180 A-F-L-E-BQQE, артикул: 98110497

Консольно-моноблочный насос Grundfos NB 125-200/196-180 A-F-L-E-BQQE, артикул: 98110497

Артикул: 98110497

Стоимость: по запросу

Срок поставки: по запросу



Условия доставки см. в разделе: Оплата и доставка

Отправить запрос

Техническое описание:

Grundfos NB 125-200/196-180 A-F-L-E-BQQE, артикул: 98110497 — несамовсасывающий, одноступенчатый, центробежный, консольно-моноблочный насос со спиральной направляющей камерой разработан в соответствии с ISO 5199, при этом его размер и номинальная мощность соответствуют EN 733 (10 бар). Фланцы — PN 16 с размерами в соответствии с EN 1092-2. Насос имеет осевой всасывающий патрубок, радиальный напорный патрубок, горизонтальный вал и конструкцию со съёмной задней частью, обеспечивающей возможность демонтажа электродвигателя, фонаря, крышки и рабочего колеса без демонтажа корпуса насоса или трубопроводов. Несбалансированное резиновое сильфонное уплотнение в соответствии с DIN EN 12756. Насос напрямую соединён с асинхронным электродвигателем с воздушным охлаждением. Насосы Grundfos NB 125-200/196-180 A-F-L-E-BQQE могут применяться в системах водоснабжения, теплоснабжения, пожаротушения, вентиляции, орошения, а также в различных технологических и промышленных процессах. Большой выбор нестандартных исполнений, материалов, торцевых уплотнений обуславливает применение данных насосов для решения практически любых задач, связанных с транспортировкой жидкостей.

См. подробное описание серии

Технические данные:

Скорость насоса, при которой расчитаны его характеристики: 1155 об/м
Номинальный расход: 156.8 м3/ч
Номинальный напор: 4.9 м
Макс. напор: 16 м
Текущий диаметр рабочего колеса: 188 мм
Тип установки уплотнения: Одинарное
Диаметр вала: 32 мм
Код торцевого уплотнения вала: BQQE
Secondary shaft seal: NONE
Допуски по рабочим хар-кам: ISO9906:2012 3B
Тип исполнения: A
Конструкция подшипника: Стандарт.

Жидкость:

Рабочая жидкость: Вода
Диапазон температур жидкости: -25 .. 110 °C
Температура перекачиваемой жидкости: 20 °C
Плотность: 998.2 кг/м3

Материалы:

Корпус насоса: Нержавеющая сталь
Материал корпуса насоcа: 14.517
Корпус насоса: CD4MCuN
Изнашиваемое кольцо: EN 1.4517 / CD4MCuN
Рабочее колесо: Нержавеющая сталь
Рабочее колесо, EN/DIN: 14.517
Рабочее колесо, AISI/ASTM: CD4MCuN
Вал: Stainless steel
Shaft: 14.462
Вал: J92205
Код материала: L
Код резины: E

Данные электрооборудования:

Тип электродвигателя: SIEMENS
Номинальная мощность — P2: 3 кВт
Частота питающей сети: 60 Hz
Номинальное напряжение: 3 x 220-277D/380-480Y В
Номинальный ток: 10,6-8,80/6,10-5,10 A
Пусковой ток: 570-890 %
Cos фи — характеристика мощности: 0.88-0.81
Номинальная скорость: 1140-1165 об/м
Количество полюсов: 6
Степень защиты (IEC 34-5): 55 (Protect. water jets/dust)
Класс изоляции (IEC 85): F
Защита электродвигателя: PTC
Номер электродвигателя: 83C05210
Монтажн. обозначение по IEC 34-7: IM V1/B5

Монтаж:

Максимальная температура окружающей среды: 40 °C
Pipe connection standard: EN 1092-2
Размер всасывающего патрубка: DN 150
Размер напорного патрубка: DN 125
Pipe connection standard: EN 1092-2
Допустимое давление: PN 16
Support block: NO
Код присоединения: F

Управление:

Минимальный индекс эффективности, MEI ?: 0.46
Вес(Нетто): 200 кг
Вес(Брутто): 209 кг
Объем поставки: 0.518 м3



Другое:

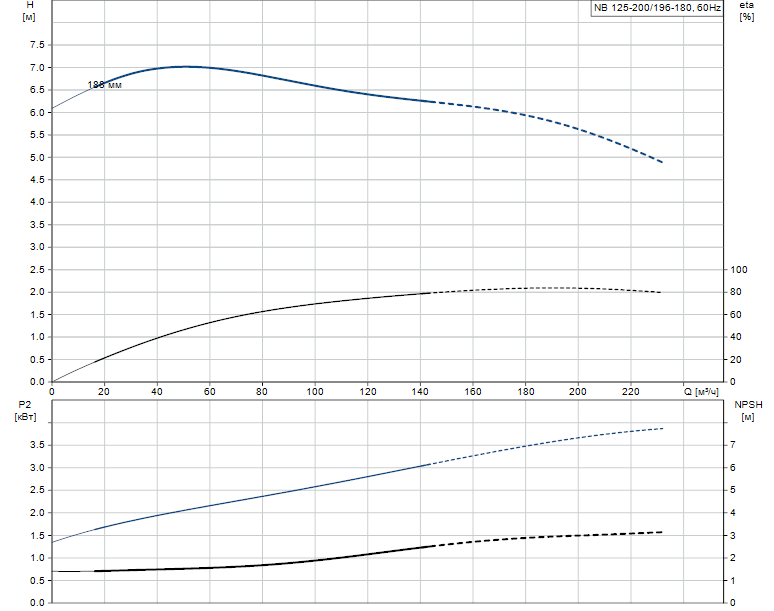

Гидравлические характеристики:

Гидравлические характеристики насоса Grundfos NB 125-200/196-180 A-F-L-E-BQQE артикул: 98110497

Габаритные размеры:

Габаритные размеры насоса Grundfos NB 125-200/196-180 A-F-L-E-BQQE артикул: 98110497

Деталировка:

поз.6Корпус (Улитка)поз.51Вал
поз.45Щелевое уплотнениепоз.72аУплотнительное кольцо O-Ring
поз.49Рабочее колесопоз.105Торцевое уплотнение

Документация:

Каталог
Инструкция
Опросный лист
Сертификат соответствия ТС ТР
