Насос Grundfos NB 125-200/196-180 A-F-B-E-GQQE артикул: 98082436

Консольно-моноблочный насос Grundfos NB 125-200/196-180 A-F-B-E-GQQE, артикул: 98082436

Консольно-моноблочный насос Grundfos NB 125-200/196-180 A-F-B-E-GQQE, артикул: 98082436

Артикул: 98082436

Стоимость: по запросу

Срок поставки: по запросу



Условия доставки см. в разделе: Оплата и доставка

Отправить запрос

Техническое описание:

Grundfos NB 125-200/196-180 A-F-B-E-GQQE, артикул: 98082436 — несамовсасывающий, одноступенчатый, центробежный, консольно-моноблочный насос со спиральной направляющей камерой разработан в соответствии с ISO 5199, при этом его размер и номинальная мощность соответствуют EN 733 (10 бар). Фланцы — PN 16 с размерами в соответствии с EN 1092-2. Насос имеет осевой всасывающий патрубок, радиальный напорный патрубок, горизонтальный вал и конструкцию со съёмной задней частью, обеспечивающей возможность демонтажа электродвигателя, фонаря, крышки и рабочего колеса без демонтажа корпуса насоса или трубопроводов. Несбалансированное резиновое сильфонное уплотнение в соответствии с DIN EN 12756. Насос напрямую соединён с асинхронным электродвигателем с воздушным охлаждением. Насосы Grundfos NB 125-200/196-180 A-F-B-E-GQQE могут применяться в системах водоснабжения, теплоснабжения, пожаротушения, вентиляции, орошения, а также в различных технологических и промышленных процессах. Большой выбор нестандартных исполнений, материалов, торцевых уплотнений обуславливает применение данных насосов для решения практически любых задач, связанных с транспортировкой жидкостей.

См. подробное описание серии

Технические данные:

Скорость насоса, при которой расчитаны его характеристики 1155 об/м
Номинальный расход 156.8 м3/ч
Номинальный напор 4.9 м
Макс. напор 16 м
Текущий диаметр рабочего колеса 188 мм
Тип установки уплотнения Одинарное
Диаметр вала 32 мм
Код торцевого уплотнения вала GQQE
Secondary shaft seal NONE
Допуски по рабочим хар-кам ISO9906:2012 3B
Тип исполнения A
Конструкция подшипника Стандарт.

Жидкость:

Рабочая жидкость Вода
Диапазон температур жидкости -25 .. 60 °C
Температура перекачиваемой жидкости 20 °C
Плотность 998.2 кг/м3

Материалы:

Корпус насоса Чугун
Материал корпуса насоcа EN-GJL-250
Корпус насоса A48-40 B
Изнашиваемое кольцо Bronze (CuSn10)
Рабочее колесо Бронза
Рабочее колесо, EN/DIN CuSn10
Рабочее колесо, AISI/ASTM B584-C83600
Вал Stainless steel
Shaft 1.4301
Вал 304
Код материала B
Код резины E

Данные электрооборудования:

Тип электродвигателя SIEMENS
Номинальная мощность — P2 3 кВт
Частота питающей сети 60 Hz
Номинальное напряжение 3 x 220-277D/380-480Y В
Номинальный ток 10,6-8,80/6,10-5,10 A
Пусковой ток 570-890 %
Cos фи — характеристика мощности 0.88-0.81
Номинальная скорость 1140-1165 об/м
Количество полюсов 6
Степень защиты (IEC 34-5) 55 (Protect. water jets/dust)
Класс изоляции (IEC 85) F
Защита электродвигателя PTC
Номер электродвигателя 83C05210
Монтажн. обозначение по IEC 34-7 IM V1/B5

Монтаж:

Максимальная температура окружающей среды 40 °C
Pipe connection standard EN 1092-2
Размер всасывающего патрубка DN 150
Размер напорного патрубка DN 125
Pipe connection standard EN 1092-2
Допустимое давление PN 16
Support block NO
Код присоединения F

Управление:

Минимальный индекс эффективности, MEI ? 0.46
Вес(Нетто) 155 кг
Вес(Брутто) 164 кг
Объем поставки 0.518 м3



Другое:

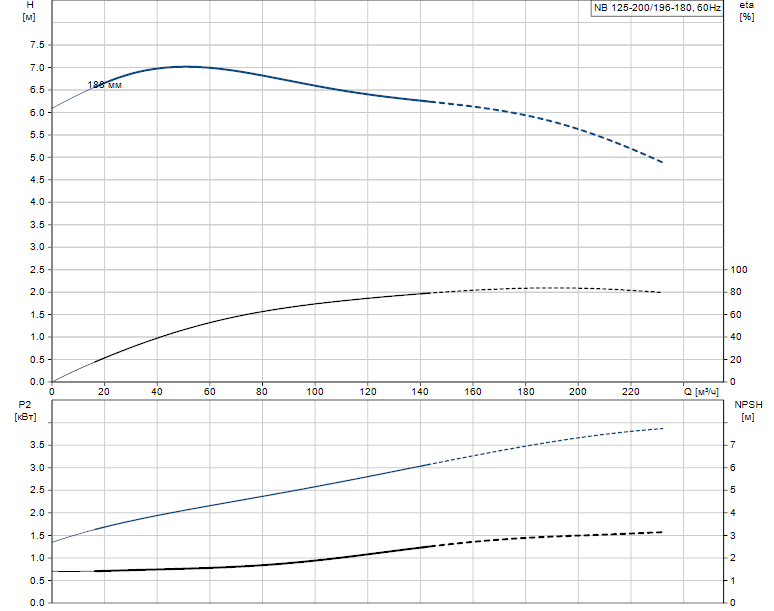

Гидравлические характеристики:

Гидравлические характеристики насоса Grundfos NB 125-200/196-180 A-F-B-E-GQQE артикул: 98082436

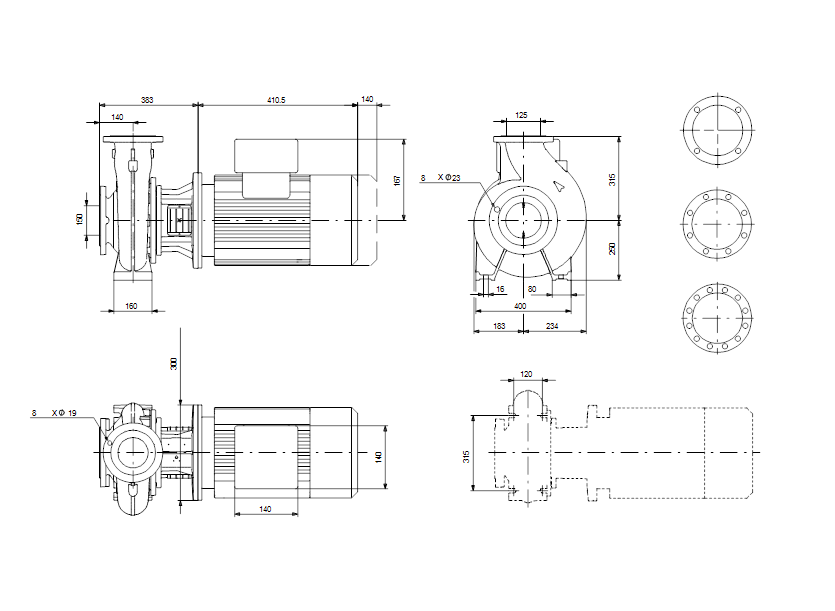

Габаритные размеры:

Габаритные размеры насоса Grundfos NB 125-200/196-180 A-F-B-E-GQQE артикул: 98082436

Деталировка:

поз.6Корпус (Улитка)поз.51Вал
поз.45Щелевое уплотнениепоз.72аУплотнительное кольцо O-Ring
поз.49Рабочее колесопоз.105Торцевое уплотнение

Документация:

Каталог
Инструкция
Опросный лист
Сертификат соответствия ТС ТР
