Консольно-моноблочный насос Grundfos NB 100-250/245 EUP A-F2-A-BQQE, артикул: 99315907

Артикул: 99315907

Стоимость: 4324,80 3676,08 руб. с НДС

Срок поставки: 2-3 рабочие недели

Масса Брутто: 245 кг

Объем упаковки: 0,707 м³

Габариты упаковки (ДхШхВ), мм: 1200х800х736

Условия доставки см. в разделе: Оплата и доставка

Grundfos NB 100-250/245 EUP A-F2-A-BQQE артикул: 99315907 — несамовсасывающий, одноступенчатый, центробежный, консольно-моноблочный насос со спиральной направляющей камерой разработан в соответствии с ISO 5199, при этом его размер и номинальная мощность соответствуют EN 733 (10 бар). Фланцы — PN 16 с размерами в соответствии с EN 1092-2. Насос имеет осевой всасывающий патрубок, радиальный напорный патрубок, горизонтальный вал и конструкцию со съёмной задней частью, обеспечивающей возможность демонтажа электродвигателя, фонаря, крышки и рабочего колеса без демонтажа корпуса насоса или трубопроводов. Несбалансированное резиновое сильфонное уплотнение в соответствии с DIN EN 12756. Насос напрямую соединён с асинхронным электродвигателем с воздушным охлаждением. Насосы Grundfos NB 100-250/245 EUP A-F2-A-BQQE могут применяться в системах водоснабжения, теплоснабжения, пожаротушения, вентиляции, орошения, а также в различных технологических и промышленных процессах. Большой выбор нестандартных исполнений, материалов, торцевых уплотнений обуславливает применение данных насосов для решения практически любых задач, связанных с транспортировкой жидкостей.

См. подробное описание серии

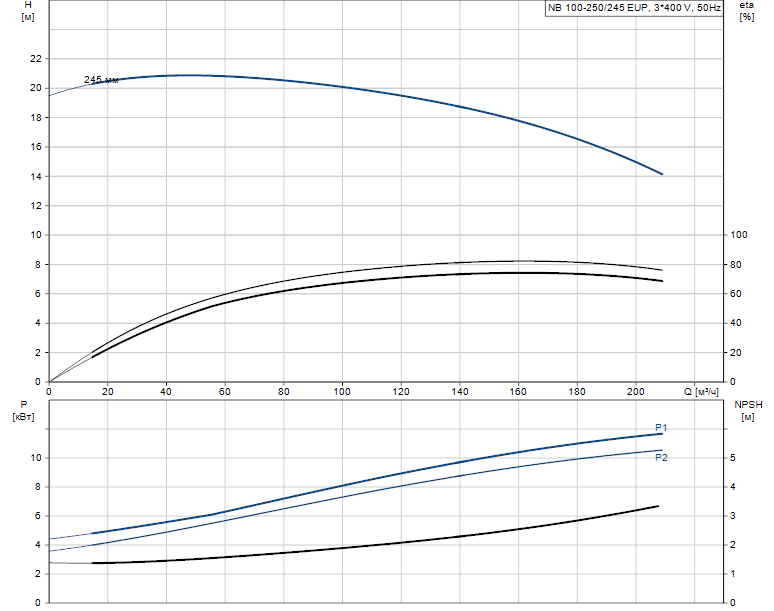

Технические данные:

Номинальный расход 161 м3/ч
Номинальный напор 17.54 м
Actual impeller diameter 245 EUP мм
Nominal impeller diameter 250 мм
Тип установки уплотнения Одинарное
Диаметр вала 32 мм
Код торцевого уплотнения вала BQQE
Допуски по рабочим хар-кам ISO9906:2012 3B
Тип исполнения A

Жидкость:

Рабочая жидкость Вода
Диапазон температур жидкости -25 .. 120 °C
Температура перекачиваемой жидкости 20 °C
Плотность 998.2 кг/м3

Материалы:

Корпус насоса Чугун
Материал корпуса насоcа EN-GJL-250
Корпус насоса ASTM class 35
Wear ring Brass
Рабочее колесо Чугун
Рабочее колесо, EN/DIN EN-GJL-200
Рабочее колесо, AISI/ASTM ASTM class 30
Вал Stainless steel
Shaft EN 1.4301
Вал AISI 304
Код материала A

Данные электрооборудования:

Класс энергоэфф-ти IE2 [IE2] P2 11 кВт
Частота питающей сети 50 Hz
Номинальное напряжение 3 x 380-420D/660-725Y В
Номинальный ток 21,8-19,8/12,6-11,4 A
Пусковой ток 700-700 %
Cos фи — характеристика мощности 0.9
Номинальная скорость 1460 об/м
Энергоэффективность IE2 90,3%
Эффективность электродвигателя при полной нагрузке 90.3-90.3 %
Эффективность двигателя при 3/4 нагрузки 90.3-90.3 %
Эффективность электродвигателя при 1/2 нагрузки 90.2-90.2 %
Количество полюсов 4
Класс защиты (IEC 34-5) 55 (Protect. water jets/dust)
Класс изоляции (IEC 85) F
Защита электродвигателя PTC
Номер электродвигателя 83L15424
Монтажн. обозначение по IEC 34-7 IM B35

Монтаж:

Максимальная температура окружающей среды 60 °C
Макс. рабочее давление 16 бар
Pipe connection standard EN 1092-2
Размер всасывающего патрубка DN 125
Размер напорного патрубка DN 100
Допустимое давление PN 16
Pump housing with feet Y
Support block N
Код присоединения F2

Другое:

Преобразователь частоты NONE

Минимальный индекс эффективности, MEI ? 0.70
Нетто 221 кг
Брутто вес 245 кг
Объем поставки 0.707 м3
Cтрана происхождения RU
ТН ВЭД ЕАЭС Код 8413705100
