Консольно-моноблочный насос Grundfos NB 100-250/236 EUP AF2ABQQE, артикул: 98975613

[elementor-template id=»15025″]
Консольно-моноблочный насос Grundfos NB 100-250/236 EUP AF2ABQQE, артикул: 98975613

Артикул: 98975613

Стоимость: по запросу

Срок поставки: по запросу



Условия доставки см. в разделе: Оплата и доставка

Отправить запрос

Техническое описание:

Grundfos NB 100-250/236 EUP AF2ABQQE, артикул: 98975613 — несамовсасывающий, одноступенчатый, центробежный, консольно-моноблочный насос со спиральной направляющей камерой разработан в соответствии с ISO 5199, при этом его размер и номинальная мощность соответствуют EN 733 (10 бар). Фланцы — PN 16 с размерами в соответствии с EN 1092-2. Насос имеет осевой всасывающий патрубок, радиальный напорный патрубок, горизонтальный вал и конструкцию со съёмной задней частью, обеспечивающей возможность демонтажа электродвигателя, фонаря, крышки и рабочего колеса без демонтажа корпуса насоса или трубопроводов. Несбалансированное резиновое сильфонное уплотнение в соответствии с DIN EN 12756. Насос напрямую соединён с асинхронным электродвигателем с воздушным охлаждением. Насосы Grundfos NB 100-250/236 EUP AF2ABQQE могут применяться в системах водоснабжения, теплоснабжения, пожаротушения, вентиляции, орошения, а также в различных технологических и промышленных процессах. Большой выбор нестандартных исполнений, материалов, торцевых уплотнений обуславливает применение данных насосов для решения практически любых задач, связанных с транспортировкой жидкостей.

См. подробное описание серии

Технические данные:

Скорость насоса, при которой расчитаны его характеристики 1765 об/м
Номинальный расход 184.6 м3/ч
Номинальный напор 24.11 м
Текущий диаметр рабочего колеса 236 мм
Nominal impeller diameter 250 мм
Тип установки уплотнения Одинарное
Диаметр вала 32 мм
Код торцевого уплотнения вала BQQE
Допуски по рабочим хар-кам ISO9906:2012 3B
Тип исполнения A
Конструкция подшипника Стандарт.

Жидкость:

Рабочая жидкость Вода
Диапазон температур жидкости -25 .. 120 °C
Температура перекачиваемой жидкости 20 °C
Плотность 998.2 кг/м3

Материалы:

Корпус насоса Чугун
Материал корпуса насоcа EN-GJL-250
Корпус насоса ASTM class 35
Изнашиваемое кольцо Brass
Рабочее колесо Чугун
Рабочее колесо, EN/DIN EN-GJL-200
Рабочее колесо, AISI/ASTM ASTM class 30
Вал Stainless steel
Shaft EN 1.4301
Вал AISI 304
Код материала A
Код резины E

Данные электрооборудования:

Тип электродвигателя SIEMENS
Класс энергоэфф-ти IE3 / NEMA Premium
Номинальная мощность — P2 18.5 кВт
Частота питающей сети 60 Hz
Номинальное напряжение 3 x 380-420D/660-725Y В [3 x 440-480D В] Номинальный ток 36,5-33,0/21,0-19,0 A [33.5-30.5 A] Пусковой ток 620-620 % [700-700 %] Cos фи — характеристика мощности 0.8
Номинальная скорость 1765 об/м [1770 об/м] Энергоэффективность IE3 92,4% [IE3 91,7%] Эффективность электродвигателя при полной нагрузке 92.4-92.4 % [91.7-91.7 %] Эффективность двигателя при 3/4 нагрузки 93.3-93.3 % [92.1-92.1 %] Эффективность электродвигателя при 1/2 нагрузки 93.5-93.5 % [91.6-91.6 %] Количество полюсов 4
Степень защиты (IEC 34-5) IP55
Класс изоляции (IEC 85) F
Защита электродвигателя PTC
Номер электродвигателя 99032194
Монтажн. обозначение по IEC 34-7 IM B35

Монтаж:

Максимальная температура окружающей среды 55 °C
Макс. рабочее давление 16 бар
Pipe connection standard EN 1092-2
Размер всасывающего патрубка DN 125
Размер напорного патрубка DN 100
Pipe connection standard EN 1092-2
Допустимое давление PN 16
Pump housing with feet Да
Support block N
Код присоединения F2

Управление:

Преобразователь частоты Отсут.



Другое:

Минимальный индекс эффективности, MEI ? 0.70
Вес(Нетто) 270 кг
Вес(Брутто) 295 кг
Объем поставки 0.707 м3

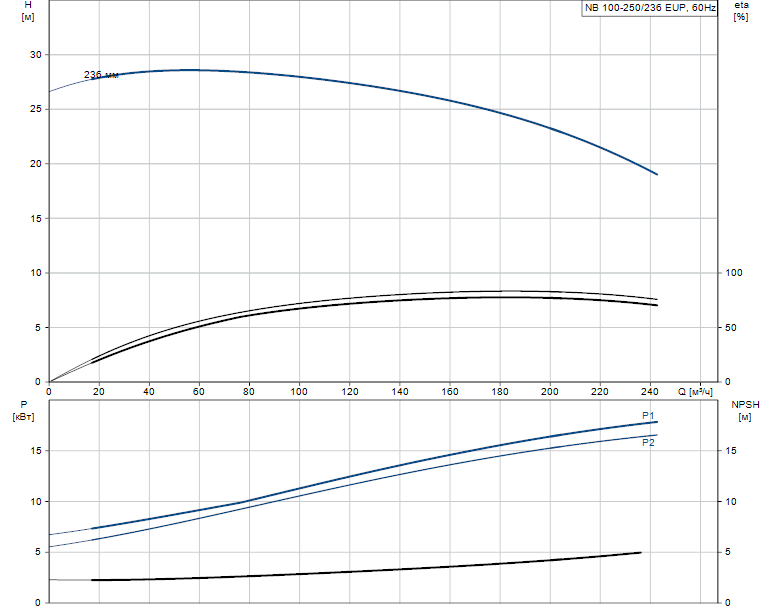

Гидравлические характеристики:

Гидравлические характеристики насоса Grundfos NB 100-250/236 EUP AF2ABQQE артикул: 98975613

Габаритные размеры:

Габаритные размеры насоса Grundfos NB 100-250/236 EUP AF2ABQQE артикул: 98975613

Деталировка:

поз.6 Корпус (Улитка) поз.51 Вал
поз.45 Щелевое уплотнение поз.72а Уплотнительное кольцо O-Ring
поз.49 Рабочее колесо поз.105 Торцевое уплотнение
