Консольно-моноблочный насос Grundfos NB 100-250/236 EUP A-F2-A-V-GQQV, артикул: 98760015

[elementor-template id=»15025″]
Консольно-моноблочный насос Grundfos NB 100-250/236 EUP A-F2-A-V-GQQV, артикул: 98760015

Артикул: 98760015

Стоимость: по запросу

Срок поставки: по запросу



Условия доставки см. в разделе: Оплата и доставка

Отправить запрос

Техническое описание:

Grundfos NB 100-250/236 EUP A-F2-A-V-GQQV, артикул: 98760015 — несамовсасывающий, одноступенчатый, центробежный, консольно-моноблочный насос со спиральной направляющей камерой разработан в соответствии с ISO 5199, при этом его размер и номинальная мощность соответствуют EN 733 (10 бар). Фланцы — PN 16 с размерами в соответствии с EN 1092-2. Насос имеет осевой всасывающий патрубок, радиальный напорный патрубок, горизонтальный вал и конструкцию со съёмной задней частью, обеспечивающей возможность демонтажа электродвигателя, фонаря, крышки и рабочего колеса без демонтажа корпуса насоса или трубопроводов. Несбалансированное резиновое сильфонное уплотнение в соответствии с DIN EN 12756. Насос напрямую соединён с асинхронным электродвигателем с воздушным охлаждением. Насосы Grundfos NB 100-250/236 EUP A-F2-A-V-GQQV могут применяться в системах водоснабжения, теплоснабжения, пожаротушения, вентиляции, орошения, а также в различных технологических и промышленных процессах. Большой выбор нестандартных исполнений, материалов, торцевых уплотнений обуславливает применение данных насосов для решения практически любых задач, связанных с транспортировкой жидкостей.

См. подробное описание серии

Технические данные:

Скорость насоса, при которой расчитаны его характеристики 975 об/м
Номинальный расход 106.4 м3/ч
Номинальный напор 7.3 м
Макс. напор 16 м
Текущий диаметр рабочего колеса 236 EUP мм
Тип установки уплотнения Одинарное
Диаметр вала 32 мм
Код торцевого уплотнения вала GQQV
Secondary shaft seal NONE
Допуски по рабочим хар-кам ISO9906:2012 3B
Тип исполнения A
Конструкция подшипника Стандарт.

Жидкость:

Рабочая жидкость Вода
Диапазон температур жидкости -10 .. 60 °C
Температура перекачиваемой жидкости 20 °C
Плотность 998.2 кг/м3

Материалы:

Корпус насоса Чугун
Материал корпуса насоcа EN-GJL-250
Корпус насоса A48-40 B
Изнашиваемое кольцо High alloy brass(CuZn34Mn3AI2
Рабочее колесо Чугун
Рабочее колесо, EN/DIN EN-GJL-200
Рабочее колесо, AISI/ASTM A48-30 B
Вал Stainless steel
Shaft 1.4301
Вал 304
Код материала A
Код резины V

Данные электрооборудования:

Тип электродвигателя SIEMENS
Класс энергоэфф-ти IE3
Номинальная мощность — P2 3 кВт
Частота питающей сети 50 Hz
Номинальное напряжение 3 x 220-240D/380-420Y В
Номинальный ток 12,0-11,0/7,00-6,40 A
Пусковой ток 690-690 %
Cos фи — характеристика мощности 0.8
Номинальная скорость 975 об/м
Энергоэффективность IE3 85,6%
Эффективность электродвигателя при полной нагрузке 85.6-85.6 %
Эффективность двигателя при 3/4 нагрузки 86.1-86.1 %
Эффективность электродвигателя при 1/2 нагрузки 85.4-85.4 %
Количество полюсов 6
Степень защиты (IEC 34-5) 55 Dust/Jetting
Класс изоляции (IEC 85) F
Защита электродвигателя PTC
Номер электродвигателя 83W05210
Монтажн. обозначение по IEC 34-7 IM B5

Монтаж:

Максимальная температура окружающей среды 55 °C
Pipe connection standard EN 1092-2
Размер всасывающего патрубка DN 125
Размер напорного патрубка DN 100
Pipe connection standard EN 1092-2
Допустимое давление PN 16
Support block NO
Код присоединения F2

Управление:



Другое:

Минимальный индекс эффективности, MEI ? 0.70
Вес(Нетто) 156 кг
Вес(Брутто) 179 кг
Объем поставки 0.444 м3

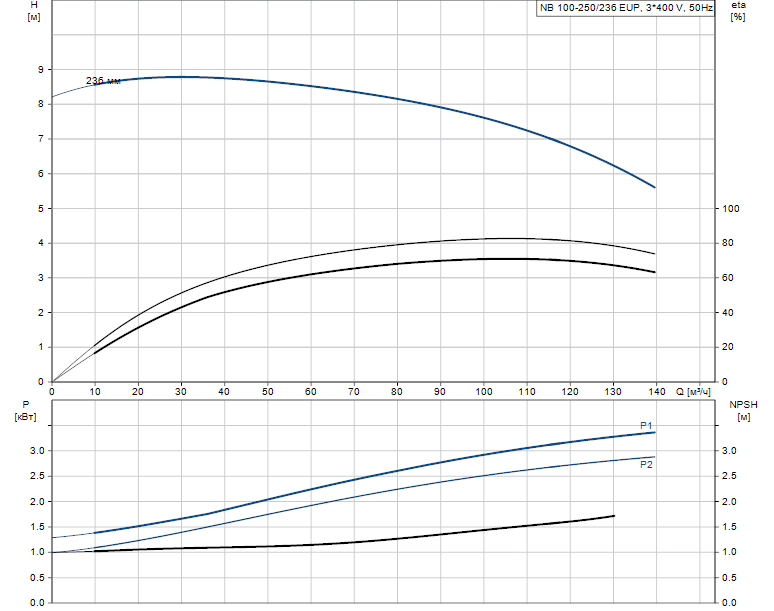

Гидравлические характеристики:

Гидравлические характеристики насоса Grundfos NB 100-250/236 EUP A-F2-A-V-GQQV артикул: 98760015

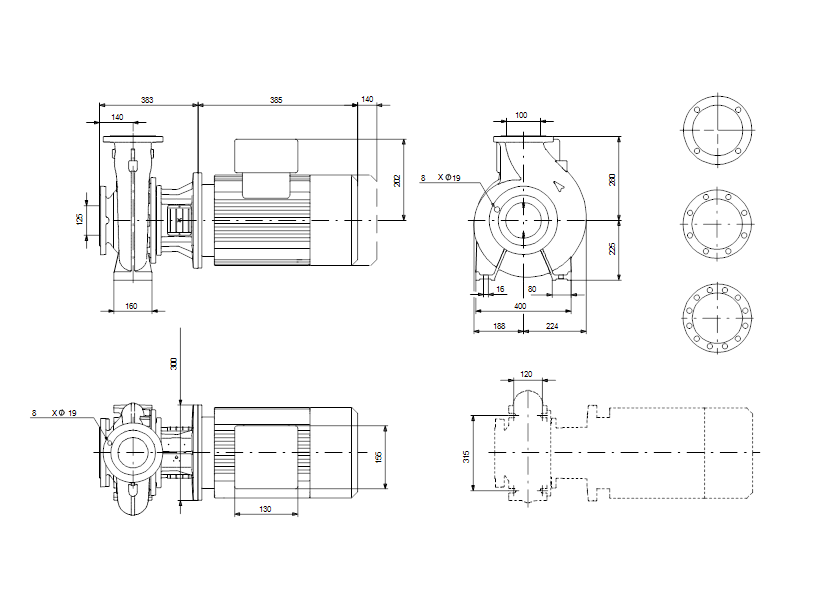

Габаритные размеры:

Габаритные размеры насоса Grundfos NB 100-250/236 EUP A-F2-A-V-GQQV артикул: 98760015

Деталировка:

поз.6 Корпус (Улитка) поз.51 Вал
поз.45 Щелевое уплотнение поз.72а Уплотнительное кольцо O-Ring
поз.49 Рабочее колесо поз.105 Торцевое уплотнение
