Консольно-моноблочный насос Grundfos NB 100-250/231 EUP ASF2KBQQE, артикул: 98758527

[elementor-template id=»15025″]
Консольно-моноблочный насос Grundfos NB 100-250/231 EUP ASF2KBQQE, артикул: 98758527

Артикул: 98758527

Стоимость: по запросу

Срок поставки: по запросу



Условия доставки см. в разделе: Оплата и доставка

Отправить запрос

Техническое описание:

Grundfos NB 100-250/231 EUP ASF2KBQQE, артикул: 98758527 — несамовсасывающий, одноступенчатый, центробежный, консольно-моноблочный насос со спиральной направляющей камерой разработан в соответствии с ISO 5199, при этом его размер и номинальная мощность соответствуют EN 733 (10 бар). Фланцы — PN 16 с размерами в соответствии с EN 1092-2. Насос имеет осевой всасывающий патрубок, радиальный напорный патрубок, горизонтальный вал и конструкцию со съёмной задней частью, обеспечивающей возможность демонтажа электродвигателя, фонаря, крышки и рабочего колеса без демонтажа корпуса насоса или трубопроводов. Несбалансированное резиновое сильфонное уплотнение в соответствии с DIN EN 12756. Насос напрямую соединён с асинхронным электродвигателем с воздушным охлаждением. Насосы Grundfos NB 100-250/231 EUP ASF2KBQQE могут применяться в системах водоснабжения, теплоснабжения, пожаротушения, вентиляции, орошения, а также в различных технологических и промышленных процессах. Большой выбор нестандартных исполнений, материалов, торцевых уплотнений обуславливает применение данных насосов для решения практически любых задач, связанных с транспортировкой жидкостей.

См. подробное описание серии

Технические данные:

Скорость насоса, при которой расчитаны его характеристики: 3570 об/м
Номинальный расход: 371.5 м3/ч
Номинальный напор: 90.62 м
Текущий диаметр рабочего колеса: 231 мм
Nominal impeller diameter: 250 мм
Тип установки уплотнения: Одинарное
Диаметр вала: 32 мм
Код торцевого уплотнения вала: BQQE
Допуски по рабочим хар-кам: ISO9906:2012 3B
Тип исполнения: AS
Конструкция подшипника: Стандарт.

Жидкость:

Рабочая жидкость: Вода
Диапазон температур жидкости: -25 .. 120 °C
Температура перекачиваемой жидкости: 20 °C
Плотность: 998.2 кг/м3

Материалы:

Корпус насоса: Нержавеющая сталь
Материал корпуса насоcа: EN 1.4408
Корпус насоса: ASTM CF8M
Изнашиваемое кольцо: Stainless steel
Flange: Чугун
Flange: EN-GJS-500-7
Flange: ASTM 70-50-05
Рабочее колесо: Нержавеющая сталь
Рабочее колесо, EN/DIN: EN 1.4408
Рабочее колесо, AISI/ASTM: ASTM CF8M
Вал: Stainless steel
Shaft: EN 1.4401
Вал: AISI 316
Код материала: K
Код резины: E

Данные электрооборудования:

Тип электродвигателя: 315MA
Класс энергоэфф-ти: NEMA Energy / IE2 60Hz / NRC
Номинальная мощность — P2: 132 кВт
Частота питающей сети: 60 Hz
Номинальное напряжение: 3 x 380-420D/660-725Y В [3 x 440-480D/0-0Y В] Номинальный ток: 232-210/134-122 A [230-212/134-122 A] Пусковой ток: 580-580 % [710-710 %] Cos фи — характеристика мощности: 0.9
Номинальная скорость: 3570 об/м [3580 об/м] Энергоэффективность: IE2 95,0%
Эффективность электродвигателя при полной нагрузке: 95.0-95.0 %
Эффективность двигателя при 3/4 нагрузки: 94.5-94.5 % [94.3-94.3 %] Эффективность электродвигателя при 1/2 нагрузки: 93.2-93.2 % [92.8-92.8 %] Количество полюсов: 2
Степень защиты (IEC 34-5): 55 (Protect. water jets/dust)
Класс изоляции (IEC 85): F
Защита электродвигателя: PTC
Номер электродвигателя: 83K15446
Монтажн. обозначение по IEC 34-7: IM B35

Монтаж:

Максимальная температура окружающей среды: 60 °C
Макс. рабочее давление: 16 бар
Pipe connection standard: EN 1092-1
Размер всасывающего патрубка: DN 125
Размер напорного патрубка: DN 100
Pipe connection standard: EN 1092-1
Допустимое давление: PN 16
Pump housing with feet: Да
Support block: Y
Код присоединения: F2

Управление:

Преобразователь частоты: Отсут.



Другое:

Минимальный индекс эффективности, MEI ?: 0.70
Вес(Нетто): 1180 кг
Вес(Брутто): 1260 кг
Объем поставки: 1.69 м3

Гидравлические характеристики:

Гидравлические характеристики насоса Grundfos NB 100-250/231 EUP ASF2KBQQE артикул: 98758527

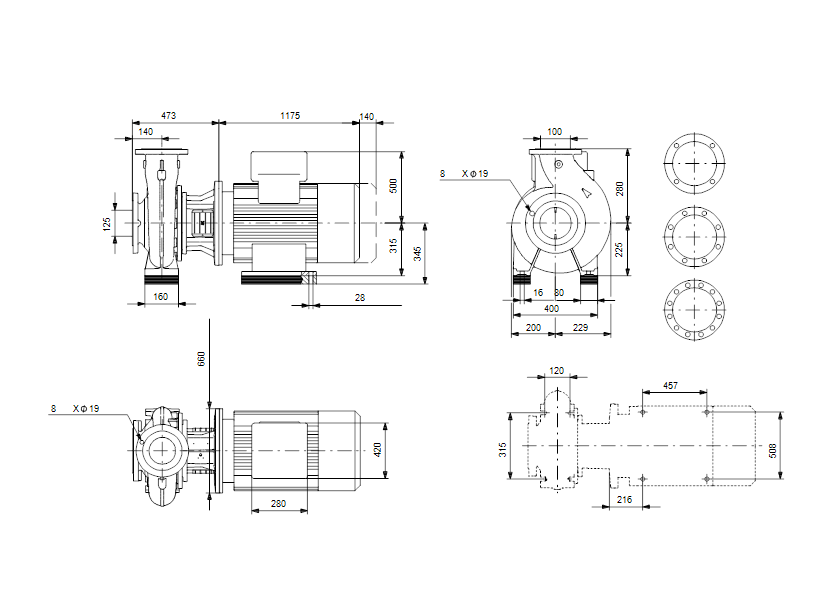

Габаритные размеры:

Габаритные размеры насоса Grundfos NB 100-250/231 EUP ASF2KBQQE артикул: 98758527

Деталировка:

поз.6 Корпус (Улитка) поз.51 Вал
поз.45 Щелевое уплотнение поз.72а Уплотнительное кольцо O-Ring
поз.49 Рабочее колесо поз.105 Торцевое уплотнение
