Насос Grundfos NB 100-200/219 AF2ABAQE артикул: 95109499

Консольно-моноблочный насос Grundfos NB 100-200/219 AF2ABAQE, артикул: 95109499

[elementor-template id=»15025″]
Консольно-моноблочный насос Grundfos NB 100-200/219 AF2ABAQE, артикул: 95109499

Артикул: 95109499

Стоимость: по запросу

Срок поставки: по запросу



Условия доставки см. в разделе: Оплата и доставка

Отправить запрос

Техническое описание:

Grundfos NB 100-200/219 AF2ABAQE, артикул: 95109499 — несамовсасывающий, одноступенчатый, центробежный, консольно-моноблочный насос со спиральной направляющей камерой разработан в соответствии с ISO 5199, при этом его размер и номинальная мощность соответствуют EN 733 (10 бар). Фланцы — PN 16 с размерами в соответствии с EN 1092-2. Насос имеет осевой всасывающий патрубок, радиальный напорный патрубок, горизонтальный вал и конструкцию со съёмной задней частью, обеспечивающей возможность демонтажа электродвигателя, фонаря, крышки и рабочего колеса без демонтажа корпуса насоса или трубопроводов. Несбалансированное резиновое сильфонное уплотнение в соответствии с DIN EN 12756. Насос напрямую соединён с асинхронным электродвигателем с воздушным охлаждением. Насосы Grundfos NB 100-200/219 AF2ABAQE могут применяться в системах водоснабжения, теплоснабжения, пожаротушения, вентиляции, орошения, а также в различных технологических и промышленных процессах. Большой выбор нестандартных исполнений, материалов, торцевых уплотнений обуславливает применение данных насосов для решения практически любых задач, связанных с транспортировкой жидкостей.

См. подробное описание серии

Технические данные:

Скорость насоса, при которой расчитаны его характеристики: 1760 об/м
Номинальный расход: 210.1 м3/ч
Номинальный напор: 19.72 м
Текущий диаметр рабочего колеса: 219 мм
Nominal impeller diameter: 200 мм
Тип установки уплотнения: Одинарное
Диаметр вала: 32 мм
Код торцевого уплотнения вала: BAQE
Допуски по рабочим хар-кам: ISO9906:2012 3B
Тип исполнения: A
Конструкция подшипника: Стандарт.

Жидкость:

Рабочая жидкость: Вода
Диапазон температур жидкости: 0 .. 120 °C
Температура перекачиваемой жидкости: 20 °C
Плотность: 998.2 кг/м3

Материалы:

Корпус насоса: Чугун
Материал корпуса насоcа: EN-GJL-250
Корпус насоса: ASTM class 35
Изнашиваемое кольцо: Brass
Рабочее колесо: Чугун
Рабочее колесо, EN/DIN: EN-GJL-200
Рабочее колесо, AISI/ASTM: ASTM class 30
Вал: Stainless steel
Shaft: EN 1.4301
Вал: AISI 304
Код материала: A
Код резины: E

Данные электрооборудования:

Тип электродвигателя: 180M
Номинальная мощность — P2: 18.5 кВт
Частота питающей сети: 60 Hz
Номинальное напряжение: 3 x 380-480D/660-690Y В
Номинальный ток: 34,0-28,5/19,6 A
Пусковой ток: 600-950 %
Cos фи — характеристика мощности: 0.91-0.86
Номинальная скорость: 1750-1770 об/м
Количество полюсов: 4
Степень защиты (IEC 34-5): 55 (Protect. water jets/dust)
Класс изоляции (IEC 85): F
Защита электродвигателя: PTC
Номер электродвигателя: 83415428
Монтажн. обозначение по IEC 34-7: IM B35

Монтаж:

Максимальная температура окружающей среды: 40 °C
Макс. рабочее давление: 16 бар
Pipe connection standard: EN 1092-2
Размер всасывающего патрубка: DN 125
Размер напорного патрубка: DN 100
Pipe connection standard: EN 1092-2
Допустимое давление: PN 16
Pump housing with feet: Да
Support block: N
Код присоединения: F2

Управление:

Преобразователь частоты: Отсут.



Другое:

Минимальный индекс эффективности, MEI ?: 0.65
Вес(Нетто): 271 кг
Вес(Брутто): 295 кг
Объем поставки: 0.707 м3

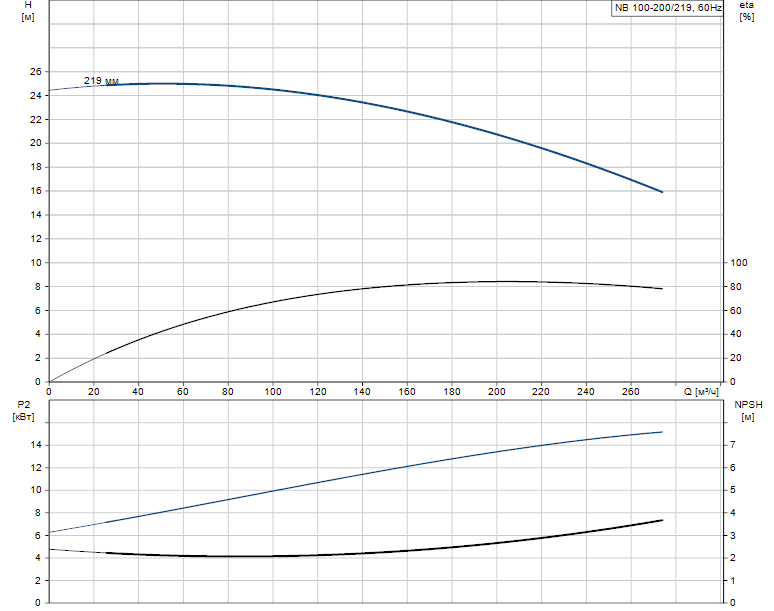

Гидравлические характеристики:

Гидравлические характеристики насоса Grundfos NB 100-200/219 AF2ABAQE артикул: 95109499

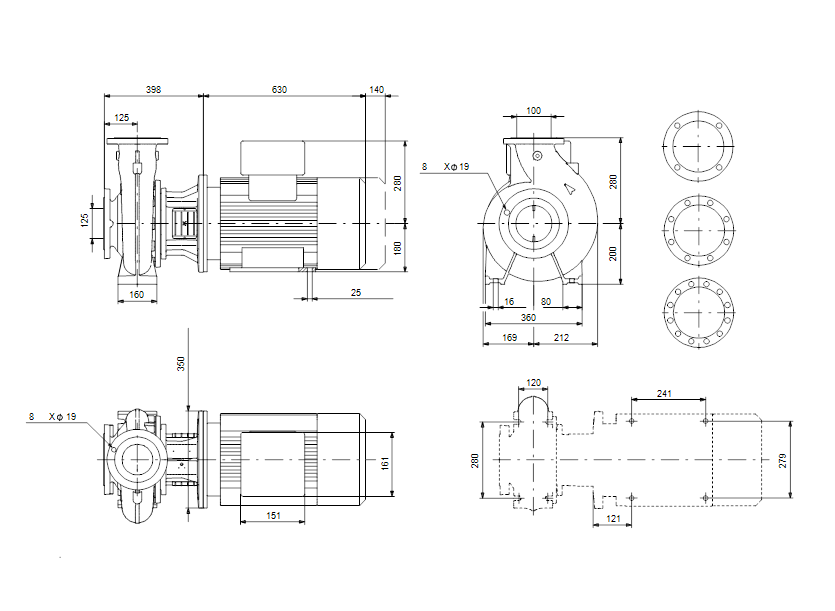

Габаритные размеры:

Габаритные размеры насоса Grundfos NB 100-200/219 AF2ABAQE артикул: 95109499

Деталировка:

поз.6 Корпус (Улитка) поз.51 Вал
поз.45 Щелевое уплотнение поз.72а Уплотнительное кольцо O-Ring
поз.49 Рабочее колесо поз.105 Торцевое уплотнение
