Насос Grundfos NB 100-200/195 A-F-A-E-BAQE артикул: 96125164

Консольно-моноблочный насос Grundfos NB 100-200/195 A-F-A-E-BAQE, артикул: 96125164

[elementor-template id=»15025″]
Консольно-моноблочный насос Grundfos NB 100-200/195 A-F-A-E-BAQE, артикул: 96125164

Артикул: 96125164

Стоимость: по запросу

Срок поставки: по запросу



Условия доставки см. в разделе: Оплата и доставка

Отправить запрос

Техническое описание:

Grundfos NB 100-200/195 A-F-A-E-BAQE, артикул: 96125164 — несамовсасывающий, одноступенчатый, центробежный, консольно-моноблочный насос со спиральной направляющей камерой разработан в соответствии с ISO 5199, при этом его размер и номинальная мощность соответствуют EN 733 (10 бар). Фланцы — PN 16 с размерами в соответствии с EN 1092-2. Насос имеет осевой всасывающий патрубок, радиальный напорный патрубок, горизонтальный вал и конструкцию со съёмной задней частью, обеспечивающей возможность демонтажа электродвигателя, фонаря, крышки и рабочего колеса без демонтажа корпуса насоса или трубопроводов. Несбалансированное резиновое сильфонное уплотнение в соответствии с DIN EN 12756. Насос напрямую соединён с асинхронным электродвигателем с воздушным охлаждением. Насосы Grundfos NB 100-200/195 A-F-A-E-BAQE могут применяться в системах водоснабжения, теплоснабжения, пожаротушения, вентиляции, орошения, а также в различных технологических и промышленных процессах. Большой выбор нестандартных исполнений, материалов, торцевых уплотнений обуславливает применение данных насосов для решения практически любых задач, связанных с транспортировкой жидкостей.

См. подробное описание серии

Технические данные:

Скорость насоса, при которой расчитаны его характеристики 1446 об/м
Номинальный расход 145.3 м3/ч
Номинальный напор 10.1 м
Макс. напор 16 м
Текущий диаметр рабочего колеса 195 мм
Тип установки уплотнения Одинарное
Диаметр вала 32 мм
Код торцевого уплотнения вала BAQE
Secondary shaft seal NONE
Допуски по рабочим хар-кам ISO9906:2012 3B
Тип исполнения A
Конструкция подшипника Стандарт.

Жидкость:

Рабочая жидкость Вода
Диапазон температур жидкости 0 .. 120 °C
Температура перекачиваемой жидкости 20 °C
Плотность 998.2 кг/м3

Материалы:

Корпус насоса Чугун
Материал корпуса насоcа EN-GJL-250
Корпус насоса A48-40 B
Изнашиваемое кольцо Bronze (CuSn10)
Рабочее колесо Чугун
Рабочее колесо, EN/DIN EN-GJL-200
Рабочее колесо, AISI/ASTM A48-30 B
Вал Stainless steel
Shaft 1.4301
Вал 304
Код материала A
Код резины E

Данные электрооборудования:

Тип электродвигателя 132SB
Класс энергоэфф-ти IE2
Номинальная мощность — P2 5.5 кВт
Частота питающей сети 50 Hz
Номинальное напряжение 3 x 380-415 D/660-690 Y В
Номинальный ток 11,2-10,4/6,50-6,25 A
Пусковой ток 700-820 %
Cos фи — характеристика мощности 0.86-0.84
Номинальная скорость 1440-1450 об/м
Энергоэффективность IE2 87,7%
Эффективность электродвигателя при полной нагрузке 87.7 %
Эффективность двигателя при 3/4 нагрузки 90.0 %
Эффективность электродвигателя при 1/2 нагрузки 91.0 %
Количество полюсов 4
Степень защиты (IEC 34-5) 55 Dust/Jetting
Класс изоляции (IEC 85) F
Защита электродвигателя PTC
Номер электродвигателя 87360261
Монтажн. обозначение по IEC 34-7 IM V1/B5

Монтаж:

Максимальная температура окружающей среды 60 °C
Pipe connection standard EN 1092-2
Размер всасывающего патрубка DN 125
Размер напорного патрубка DN 100
Pipe connection standard EN 1092-2
Допустимое давление PN 16
Support block NO
Код присоединения F

Управление:



Другое:

Минимальный индекс эффективности, MEI ? 0.65
Вес(Нетто) 136 кг
Вес(Брутто) 145 кг
Объем поставки 0.518 м3

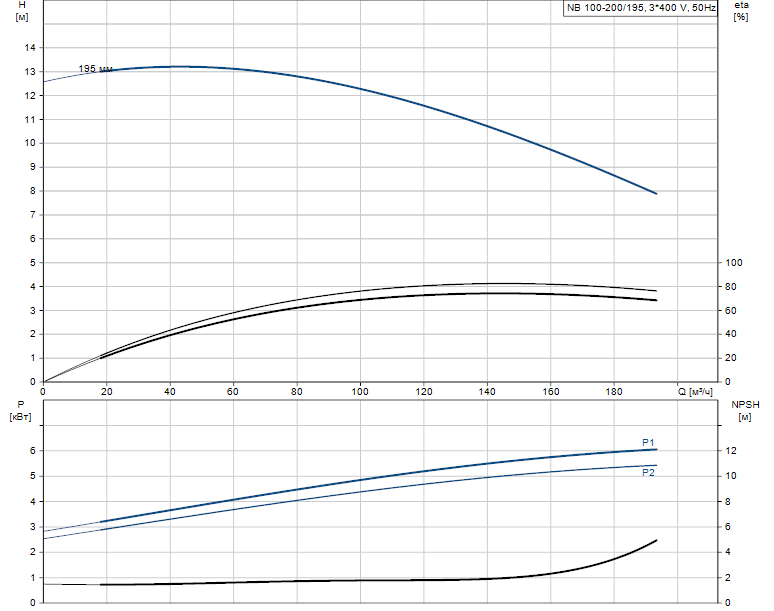

Гидравлические характеристики:

Гидравлические характеристики насоса Grundfos NB 100-200/195 A-F-A-E-BAQE артикул: 96125164

Габаритные размеры:

Габаритные размеры насоса Grundfos NB 100-200/195 A-F-A-E-BAQE артикул: 96125164

Деталировка:

поз.6 Корпус (Улитка) поз.51 Вал
поз.45 Щелевое уплотнение поз.72а Уплотнительное кольцо O-Ring
поз.49 Рабочее колесо поз.105 Торцевое уплотнение
