Консольно-моноблочный насос Grundfos NB 100-200/185 A-F-B-GQQE, артикул: 96537420

Артикул: 96537420

Стоимость: по запросу

Срок поставки: по запросу

Условия доставки см. в разделе: Оплата и доставка

Grundfos NB 100-200/185 A-F-B-GQQE, артикул: 96537420 — несамовсасывающий, одноступенчатый, центробежный, консольно-моноблочный насос со спиральной направляющей камерой разработан в соответствии с ISO 5199, при этом его размер и номинальная мощность соответствуют EN 733 (10 бар). Фланцы — PN 16 с размерами в соответствии с EN 1092-2. Насос имеет осевой всасывающий патрубок, радиальный напорный патрубок, горизонтальный вал и конструкцию со съёмной задней частью, обеспечивающей возможность демонтажа электродвигателя, фонаря, крышки и рабочего колеса без демонтажа корпуса насоса или трубопроводов. Несбалансированное резиновое сильфонное уплотнение в соответствии с DIN EN 12756. Насос напрямую соединён с асинхронным электродвигателем с воздушным охлаждением. Насосы Grundfos NB 100-200/185 A-F-B-GQQE могут применяться в системах водоснабжения, теплоснабжения, пожаротушения, вентиляции, орошения, а также в различных технологических и промышленных процессах. Большой выбор нестандартных исполнений, материалов, торцевых уплотнений обуславливает применение данных насосов для решения практически любых задач, связанных с транспортировкой жидкостей.

См. подробное описание серии

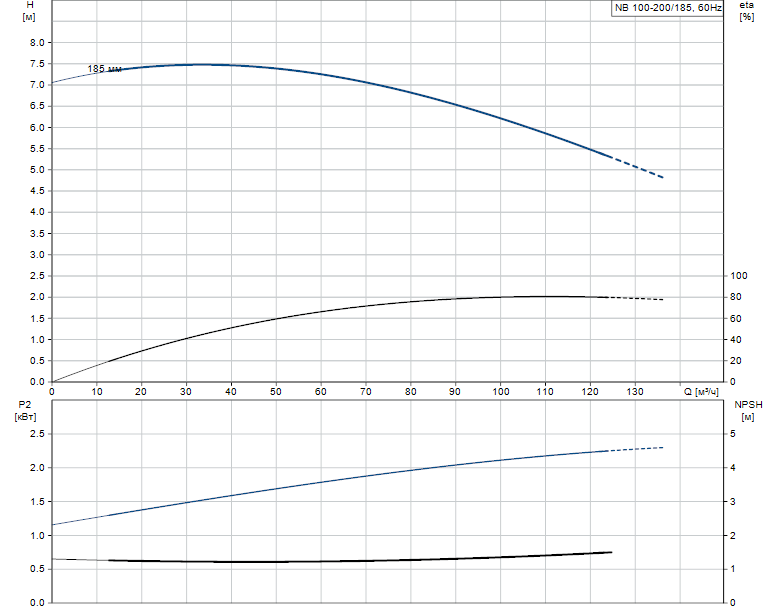

Технические данные:

Скорость насоса, при которой расчитаны его характеристики 1160 об/м
Номинальный расход 108.1 м3/ч
Номинальный напор 5.7 м
Макс. напор 16 м
Текущий диаметр рабочего колеса 185 мм
Тип установки уплотнения Одинарное
Код торцевого уплотнения вала GQQE
Тип исполнения A
Конструкция подшипника Стандарт.

Жидкость:

Рабочая жидкость Вода
Диапазон температур жидкости -25 .. 90 °C
Температура перекачиваемой жидкости 20 °C
Плотность 998.2 кг/м3

Материалы:

Корпус насоса Чугун
Материал корпуса насоcа EN-JL1040
Корпус насоса A48-40 B
Рабочее колесо Бронза
Рабочее колесо, EN/DIN 2.1096.01
Рабочее колесо, AISI/ASTM B584-C83600
Код материала B

Данные электрооборудования:

Тип электродвигателя 112M
Номинальная мощность — P2 2.2 кВт
Частота питающей сети 60 Hz
Номинальное напряжение 3 x 220-277 D/380-480 Y В
Номинальный ток 8,30-8,00/4,80-4,65 A
Пусковой ток 690-920 %
Cos фи — характеристика мощности 0.81-0.66
Номинальная скорость 1150-1170 об/м
Эффективность электродвигателя при полной нагрузке 86.5-87.0 %
Эффективность двигателя при 3/4 нагрузки 87.3-85.9 %
Количество полюсов 6
Степень защиты (IEC 34-5) IP55
Класс изоляции (IEC 85) F
Защита электродвигателя Отсутс.
Номер электродвигателя 83C02208
Монтажн. обозначение по IEC 34-7 IM V1/B5

Монтаж:

Максимальная температура окружающей среды 40 °C
Pipe connection standard DIN
Размер всасывающего патрубка DN 125
Размер напорного патрубка DN 100
Pipe connection standard DIN
Допустимое давление PN16
Код присоединения F

Управление:

Другое:

Вес(Нетто) 119 кг
Вес(Брутто) 120 кг
Объем поставки 0.218 м3
