Насос Grundfos NB 100-200/185 A-F-A-GQQE артикул: 96536409

Консольно-моноблочный насос Grundfos NB 100-200/185 A-F-A-GQQE, артикул: 96536409

[elementor-template id=»15025″]
Консольно-моноблочный насос Grundfos NB 100-200/185 A-F-A-GQQE, артикул: 96536409

Артикул: 96536409

Стоимость: по запросу

Срок поставки: по запросу



Условия доставки см. в разделе: Оплата и доставка

Отправить запрос

Техническое описание:

Grundfos NB 100-200/185 A-F-A-GQQE, артикул: 96536409 — несамовсасывающий, одноступенчатый, центробежный, консольно-моноблочный насос со спиральной направляющей камерой разработан в соответствии с ISO 5199, при этом его размер и номинальная мощность соответствуют EN 733 (10 бар). Фланцы — PN 16 с размерами в соответствии с EN 1092-2. Насос имеет осевой всасывающий патрубок, радиальный напорный патрубок, горизонтальный вал и конструкцию со съёмной задней частью, обеспечивающей возможность демонтажа электродвигателя, фонаря, крышки и рабочего колеса без демонтажа корпуса насоса или трубопроводов. Несбалансированное резиновое сильфонное уплотнение в соответствии с DIN EN 12756. Насос напрямую соединён с асинхронным электродвигателем с воздушным охлаждением. Насосы Grundfos NB 100-200/185 A-F-A-GQQE могут применяться в системах водоснабжения, теплоснабжения, пожаротушения, вентиляции, орошения, а также в различных технологических и промышленных процессах. Большой выбор нестандартных исполнений, материалов, торцевых уплотнений обуславливает применение данных насосов для решения практически любых задач, связанных с транспортировкой жидкостей.

См. подробное описание серии

Технические данные:

Скорость насоса, при которой расчитаны его характеристики 1135 об/м
Номинальный расход 105.7 м3/ч
Номинальный напор 5.5 м
Макс. напор 16 м
Текущий диаметр рабочего колеса 185 мм
Тип установки уплотнения Одинарное
Код торцевого уплотнения вала GQQE
Тип исполнения A
Конструкция подшипника Стандарт.

Жидкость:

Рабочая жидкость Вода
Диапазон температур жидкости -25 .. 90 °C
Температура перекачиваемой жидкости 20 °C
Плотность 998.2 кг/м3

Материалы:

Корпус насоса Чугун
Материал корпуса насоcа EN-JL1040
Корпус насоса A48-40 B
Рабочее колесо Чугун
Рабочее колесо, EN/DIN EN-JL1030
Рабочее колесо, AISI/ASTM A48-30 B
Код материала A

Данные электрооборудования:

Тип электродвигателя MMG112M
Номинальная мощность — P2 2.2 кВт
Частота питающей сети 60 Hz
Номинальное напряжение 3 x 380-480 D/660-690 Y В
Номинальный ток 5,00-4,50/2,90 A
Пусковой ток 460-670 %
Cos фи — характеристика мощности 0.82-0.70
Номинальная скорость 1120-1150 об/м
Эффективность электродвигателя при полной нагрузке 82.0-83.5 %
Эффективность двигателя при 3/4 нагрузки 82.5-82.0 %
Эффективность электродвигателя при 1/2 нагрузки 83.5-82.5 %
Количество полюсов 6
Степень защиты (IEC 34-5) IP55
Класс изоляции (IEC 85) F
Защита электродвигателя Отсутс.
Номер электродвигателя 83512208
Монтажн. обозначение по IEC 34-7 IM V1/B5

Монтаж:

Максимальная температура окружающей среды 40 °C
Pipe connection standard DIN
Размер всасывающего патрубка DN 125
Размер напорного патрубка DN 100
Pipe connection standard DIN
Допустимое давление PN16
Код присоединения F

Управление:



Другое:

Вес(Нетто) 127 кг
Вес(Брутто) 127 кг
Объем поставки 0.324 м3

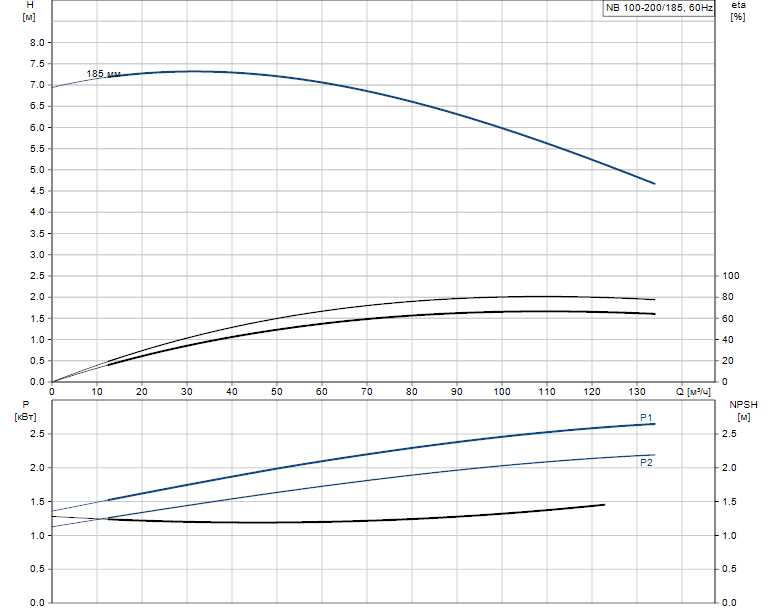

Гидравлические характеристики:

Гидравлические характеристики насоса Grundfos NB 100-200/185 A-F-A-GQQE артикул: 96536409

Габаритные размеры:

Габаритные размеры насоса Grundfos NB 100-200/185 A-F-A-GQQE артикул: 96536409

Деталировка:

поз.6 Корпус (Улитка) поз.51 Вал
поз.45 Щелевое уплотнение поз.72а Уплотнительное кольцо O-Ring
поз.49 Рабочее колесо поз.105 Торцевое уплотнение
