Консольно-моноблочный насос Grundfos NB 100-200/182 AF2BBAQE, артикул: 97840635

[elementor-template id=»15025″]
Консольно-моноблочный насос Grundfos NB 100-200/182 AF2BBAQE, артикул: 97840635

Артикул: 97840635

Стоимость: по запросу

Срок поставки: по запросу



Условия доставки см. в разделе: Оплата и доставка

Отправить запрос

Техническое описание:

Grundfos NB 100-200/182 AF2BBAQE, артикул: 97840635 — несамовсасывающий, одноступенчатый, центробежный, консольно-моноблочный насос со спиральной направляющей камерой разработан в соответствии с ISO 5199, при этом его размер и номинальная мощность соответствуют EN 733 (10 бар). Фланцы — PN 16 с размерами в соответствии с EN 1092-2. Насос имеет осевой всасывающий патрубок, радиальный напорный патрубок, горизонтальный вал и конструкцию со съёмной задней частью, обеспечивающей возможность демонтажа электродвигателя, фонаря, крышки и рабочего колеса без демонтажа корпуса насоса или трубопроводов. Несбалансированное резиновое сильфонное уплотнение в соответствии с DIN EN 12756. Насос напрямую соединён с асинхронным электродвигателем с воздушным охлаждением. Насосы Grundfos NB 100-200/182 AF2BBAQE могут применяться в системах водоснабжения, теплоснабжения, пожаротушения, вентиляции, орошения, а также в различных технологических и промышленных процессах. Большой выбор нестандартных исполнений, материалов, торцевых уплотнений обуславливает применение данных насосов для решения практически любых задач, связанных с транспортировкой жидкостей.

См. подробное описание серии

Технические данные:

Скорость насоса, при которой расчитаны его характеристики: 1740 об/м
Номинальный расход: 164 м3/ч
Номинальный напор: 12.06 м
Текущий диаметр рабочего колеса: 182 мм
Nominal impeller diameter: 200 мм
Тип установки уплотнения: Одинарное
Диаметр вала: 32 мм
Код торцевого уплотнения вала: BAQE
Допуски по рабочим хар-кам: ISO9906:2012 3B2
Тип исполнения: A
Конструкция подшипника: Стандарт.

Жидкость:

Рабочая жидкость: Вода
Диапазон температур жидкости: 0 .. 120 °C
Температура перекачиваемой жидкости: 20 °C
Плотность: 998.2 кг/м3

Материалы:

Корпус насоса: Чугун
Материал корпуса насоcа: EN-GJL-250
Корпус насоса: ASTM class 35
Изнашиваемое кольцо: Brass
Рабочее колесо: Бронза
Рабочее колесо, EN/DIN: CuSn10-C
Вал: Stainless steel
Shaft: EN 1.4301
Вал: AISI 304
Код материала: B
Код резины: E

Данные электрооборудования:

Тип электродвигателя: 132MB
Класс энергоэфф-ти: IE2 — IE3
Номинальная мощность — P2: 7.5 кВт
Частота питающей сети: 60 Hz
Номинальное напряжение: 3 x 380-480D/660-690Y В
Номинальный ток: 14,7-12,5/8,50-8,25 A
Пусковой ток: 590-890 %
Cos фи — характеристика мощности: 0.88-0.80
Номинальная скорость: 1740-1770 об/м
Энергоэффективность: IE2 89,5% — IE3 91,7%
Эффективность электродвигателя при полной нагрузке: 89.5-91.7 %
Эффективность двигателя при 3/4 нагрузки: 91.6 %
Эффективность электродвигателя при 1/2 нагрузки: 92.4 %
Количество полюсов: 4
Степень защиты (IEC 34-5): 55 Dust/Jetting
Класс изоляции (IEC 85): F
Защита электродвигателя: PTC
Номер электродвигателя: 87370262
Монтажн. обозначение по IEC 34-7: IM V1/B5

Монтаж:

Максимальная температура окружающей среды: 60 °C
Макс. рабочее давление: 16 бар
Pipe connection standard: EN 1092-2
Размер всасывающего патрубка: DN 125
Размер напорного патрубка: DN 100
Pipe connection standard: EN 1092-2
Допустимое давление: PN 16
Pump housing with feet: Да
Support block: N
Код присоединения: F2

Управление:

Преобразователь частоты: Отсут.



Другое:

Минимальный индекс эффективности, MEI ?: 0.65
Вес(Нетто): 153 кг
Вес(Брутто): 178 кг
Объем поставки: 0.707 м3

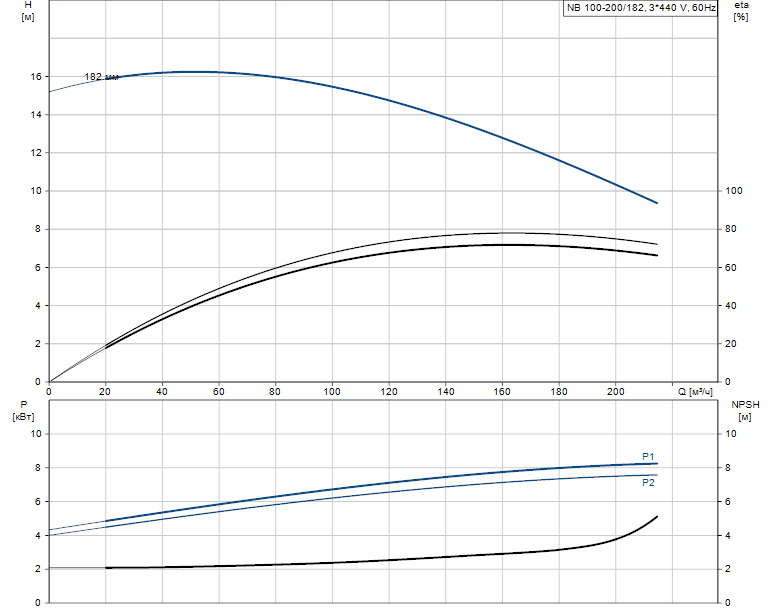

Гидравлические характеристики:

Гидравлические характеристики насоса Grundfos NB 100-200/182 AF2BBAQE артикул: 97840635

Габаритные размеры:

Габаритные размеры насоса Grundfos NB 100-200/182 AF2BBAQE артикул: 97840635

Деталировка:

поз.6 Корпус (Улитка) поз.51 Вал
поз.45 Щелевое уплотнение поз.72а Уплотнительное кольцо O-Ring
поз.49 Рабочее колесо поз.105 Торцевое уплотнение
