Консольно-моноблочный насос Grundfos NB 100-200/166 A-F-B-GQQE, артикул: 96537417

[elementor-template id=»15025″]
Консольно-моноблочный насос Grundfos NB 100-200/166 A-F-B-GQQE, артикул: 96537417

Артикул: 96537417

Стоимость: по запросу

Срок поставки: по запросу



Условия доставки см. в разделе: Оплата и доставка

Отправить запрос

Техническое описание:

Grundfos NB 100-200/166 A-F-B-GQQE, артикул: 96537417 — несамовсасывающий, одноступенчатый, центробежный, консольно-моноблочный насос со спиральной направляющей камерой разработан в соответствии с ISO 5199, при этом его размер и номинальная мощность соответствуют EN 733 (10 бар). Фланцы — PN 16 с размерами в соответствии с EN 1092-2. Насос имеет осевой всасывающий патрубок, радиальный напорный патрубок, горизонтальный вал и конструкцию со съёмной задней частью, обеспечивающей возможность демонтажа электродвигателя, фонаря, крышки и рабочего колеса без демонтажа корпуса насоса или трубопроводов. Несбалансированное резиновое сильфонное уплотнение в соответствии с DIN EN 12756. Насос напрямую соединён с асинхронным электродвигателем с воздушным охлаждением. Насосы Grundfos NB 100-200/166 A-F-B-GQQE могут применяться в системах водоснабжения, теплоснабжения, пожаротушения, вентиляции, орошения, а также в различных технологических и промышленных процессах. Большой выбор нестандартных исполнений, материалов, торцевых уплотнений обуславливает применение данных насосов для решения практически любых задач, связанных с транспортировкой жидкостей.

См. подробное описание серии

Технические данные:

Скорость насоса, при которой расчитаны его характеристики: 1750 об/м
Номинальный расход: 150.9 м3/ч
Номинальный напор: 9.4 м
Макс. напор: 16 м
Текущий диаметр рабочего колеса: 166 мм
Тип установки уплотнения: Одинарное
Код торцевого уплотнения вала: GQQE
Тип исполнения: A
Конструкция подшипника: Стандарт.

Жидкость:

Рабочая жидкость: Вода
Диапазон температур жидкости: -25 .. 90 °C
Температура перекачиваемой жидкости: 20 °C
Плотность: 998.2 кг/м3

Материалы:

Корпус насоса: Чугун
Материал корпуса насоcа: EN-JL1040
Корпус насоса: A48-40 B
Рабочее колесо: Бронза
Рабочее колесо, EN/DIN: 2.1096.01
Рабочее колесо, AISI/ASTM: B584-C83600
Код материала: B

Данные электрооборудования:

Тип электродвигателя: 132S
Номинальная мощность — P2: 5.5 кВт
Частота питающей сети: 60 Hz
Номинальное напряжение: 3 x 380-480 D/660-690 Y В
Номинальный ток: 10,6-9,30/6,10-5,80 A
Пусковой ток: 660-970 %
Cos фи — характеристика мощности: 0.90-0.80
Номинальная скорость: 1740-1760 об/м
Эффективность электродвигателя при полной нагрузке: 87.9-89.4 %
Эффективность двигателя при 3/4 нагрузки: 89.1-89.0 %
Количество полюсов: 4
Степень защиты (IEC 34-5): IP55
Класс изоляции (IEC 85): F
Защита электродвигателя: PTC
Номер электродвигателя: 83B15217
Монтажн. обозначение по IEC 34-7: IM V1/B5

Монтаж:

Максимальная температура окружающей среды: 40 °C
Pipe connection standard: DIN
Размер всасывающего патрубка: DN 125
Размер напорного патрубка: DN 100
Pipe connection standard: DIN
Допустимое давление: PN16
Код присоединения: F

Управление:



Другое:

Вес(Нетто): 133 кг
Вес(Брутто): 131 кг
Объем поставки: 0.218 м3

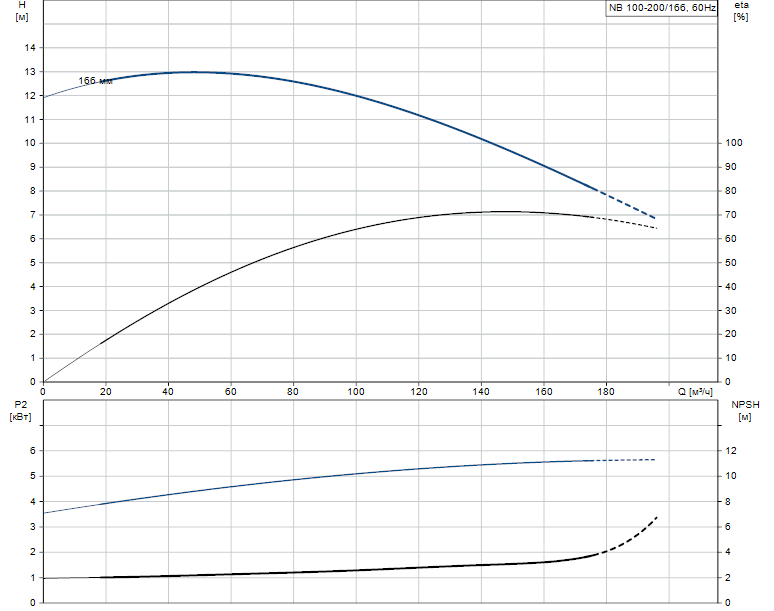

Гидравлические характеристики:

Гидравлические характеристики насоса Grundfos NB 100-200/166 A-F-B-GQQE артикул: 96537417

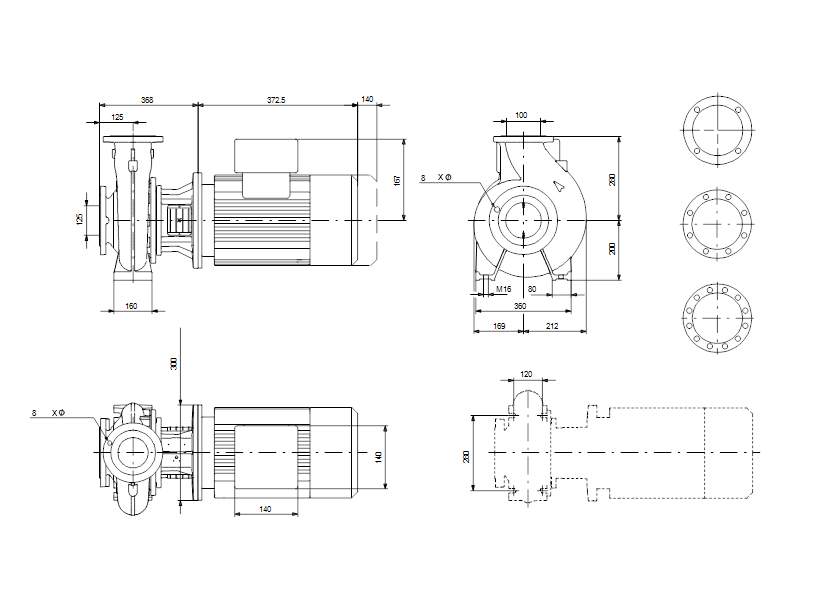

Габаритные размеры:

Габаритные размеры насоса Grundfos NB 100-200/166 A-F-B-GQQE артикул: 96537417

Деталировка:

поз.6 Корпус (Улитка) поз.51 Вал
поз.45 Щелевое уплотнение поз.72а Уплотнительное кольцо O-Ring
поз.49 Рабочее колесо поз.105 Торцевое уплотнение
