Консольно-моноблочный насос Grundfos NB 100-160/176 A-F2-K-E-BQQE, артикул: 98733900

Артикул: 98733900

Стоимость: по запросу

Срок поставки: по запросу

Условия доставки см. в разделе: Оплата и доставка

Grundfos NB 100-160/176 A-F2-K-E-BQQE, артикул: 98733900 — несамовсасывающий, одноступенчатый, центробежный, консольно-моноблочный насос со спиральной направляющей камерой разработан в соответствии с ISO 5199, при этом его размер и номинальная мощность соответствуют EN 733 (10 бар). Фланцы — PN 16 с размерами в соответствии с EN 1092-2. Насос имеет осевой всасывающий патрубок, радиальный напорный патрубок, горизонтальный вал и конструкцию со съёмной задней частью, обеспечивающей возможность демонтажа электродвигателя, фонаря, крышки и рабочего колеса без демонтажа корпуса насоса или трубопроводов. Несбалансированное резиновое сильфонное уплотнение в соответствии с DIN EN 12756. Насос напрямую соединён с асинхронным электродвигателем с воздушным охлаждением. Насосы Grundfos NB 100-160/176 A-F2-K-E-BQQE могут применяться в системах водоснабжения, теплоснабжения, пожаротушения, вентиляции, орошения, а также в различных технологических и промышленных процессах. Большой выбор нестандартных исполнений, материалов, торцевых уплотнений обуславливает применение данных насосов для решения практически любых задач, связанных с транспортировкой жидкостей.

См. подробное описание серии

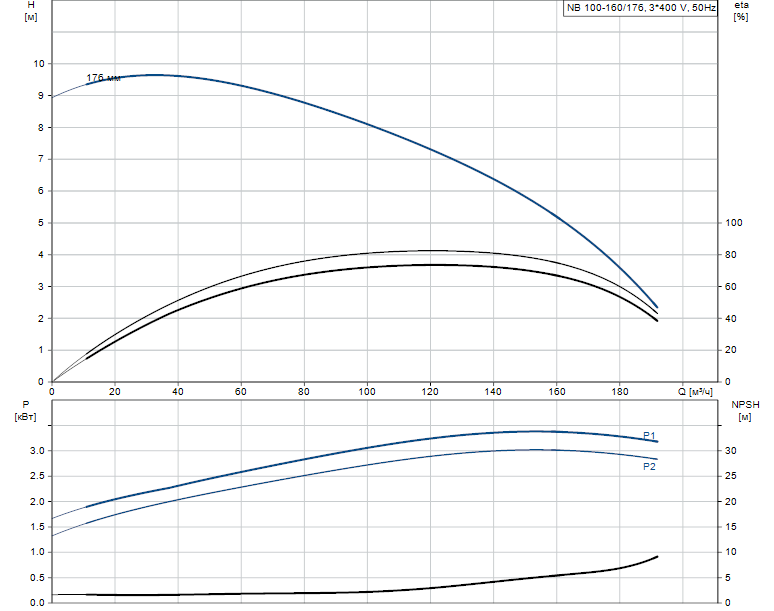

Технические данные:

Скорость насоса, при которой расчитаны его характеристики 1450 об/м
Номинальный расход 124.6 м3/ч
Номинальный напор 7.4 м
Макс. напор 16 м
Текущий диаметр рабочего колеса 176 мм
Тип установки уплотнения Одинарное
Диаметр вала 24 мм
Код торцевого уплотнения вала BQQE
Secondary shaft seal NONE
Допуски по рабочим хар-кам ISO9906:2012 3B
Тип исполнения A
Конструкция подшипника Стандарт.

Жидкость:

Рабочая жидкость Вода
Диапазон температур жидкости -25 .. 120 °C
Температура перекачиваемой жидкости 20 °C
Плотность 998.2 кг/м3

Материалы:

Корпус насоса Нержавеющая сталь
Материал корпуса насоcа 14.408
Корпус насоса CF8M
Изнашиваемое кольцо EN 1.4517 / CD4MCuN
Рабочее колесо Нержавеющая сталь
Рабочее колесо, EN/DIN 14.408
Рабочее колесо, AISI/ASTM CF8M
Вал Stainless steel
Shaft 14.401
Вал 316
Код материала K
Код резины E

Данные электрооборудования:

Тип электродвигателя MMG112MA
Класс энергоэфф-ти IE3
Номинальная мощность — P2 4 кВт
Частота питающей сети 50 Hz
Номинальное напряжение 3 x 380-420D/660-725Y В
Номинальный ток 8,45-7,65/4,85-4,45 A
Пусковой ток 710-710 %
Cos фи — характеристика мощности 0.8
Номинальная скорость 1450 об/м
Энергоэффективность IE3 88,6%
Эффективность электродвигателя при полной нагрузке 88.6-88.6 %
Эффективность двигателя при 3/4 нагрузки 89.3-89.3 %
Эффективность электродвигателя при 1/2 нагрузки 88.1-88.1 %
Количество полюсов 4
Степень защиты (IEC 34-5) 55 (Protect. water jets/dust)
Класс изоляции (IEC 85) F
Защита электродвигателя PTC
Номер электродвигателя 83L16213
Монтажн. обозначение по IEC 34-7 IM V1/B5

Монтаж:

Максимальная температура окружающей среды 60 °C
Pipe connection standard EN 1092-2
Размер всасывающего патрубка DN 125
Размер напорного патрубка DN 100
Pipe connection standard EN 1092-2
Допустимое давление PN 16
Support block NO
Код присоединения F2

Управление:

Другое:

Минимальный индекс эффективности, MEI ? 0.31
Вес(Нетто) 129 кг
Вес(Брутто) 148 кг
Объем поставки 0.267 м3
