Консольно-моноблочный насос Grundfos NB 100-160/169 EUP AF2BBAQE, артикул: 98757289

Артикул: 98757289

Стоимость: по запросу

Срок поставки: по запросу

Условия доставки см. в разделе: Оплата и доставка

Grundfos NB 100-160/169 EUP AF2BBAQE, артикул: 98757289 — несамовсасывающий, одноступенчатый, центробежный, консольно-моноблочный насос со спиральной направляющей камерой разработан в соответствии с ISO 5199, при этом его размер и номинальная мощность соответствуют EN 733 (10 бар). Фланцы — PN 16 с размерами в соответствии с EN 1092-2. Насос имеет осевой всасывающий патрубок, радиальный напорный патрубок, горизонтальный вал и конструкцию со съёмной задней частью, обеспечивающей возможность демонтажа электродвигателя, фонаря, крышки и рабочего колеса без демонтажа корпуса насоса или трубопроводов. Несбалансированное резиновое сильфонное уплотнение в соответствии с DIN EN 12756. Насос напрямую соединён с асинхронным электродвигателем с воздушным охлаждением. Насосы Grundfos NB 100-160/169 EUP AF2BBAQE могут применяться в системах водоснабжения, теплоснабжения, пожаротушения, вентиляции, орошения, а также в различных технологических и промышленных процессах. Большой выбор нестандартных исполнений, материалов, торцевых уплотнений обуславливает применение данных насосов для решения практически любых задач, связанных с транспортировкой жидкостей.

См. подробное описание серии

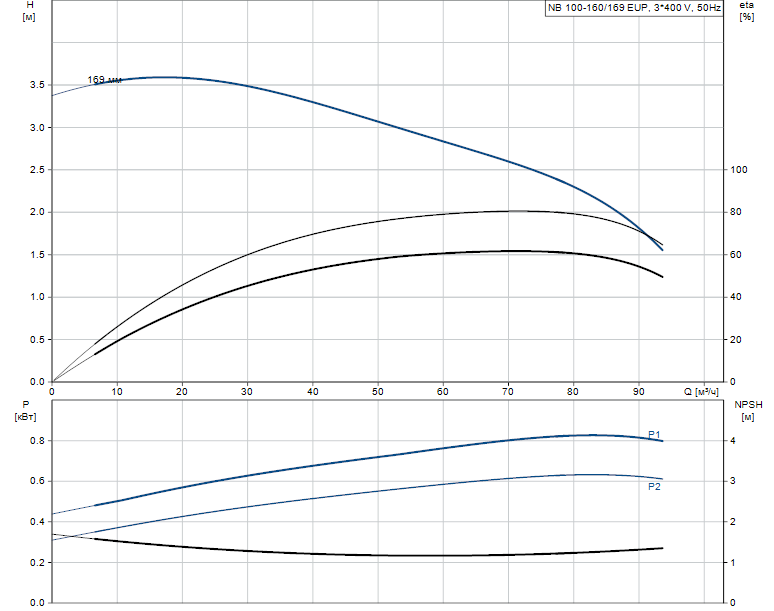

Технические данные:

Скорость насоса, при которой расчитаны его характеристики 930 об/м
Номинальный расход 70.76 м3/ч
Номинальный напор 2.482 м
Текущий диаметр рабочего колеса 169 мм
Nominal impeller diameter 160 мм
Тип установки уплотнения Одинарное
Диаметр вала 24 мм
Код торцевого уплотнения вала BAQE
Допуски по рабочим хар-кам ISO9906:2012 3B2
Тип исполнения A
Конструкция подшипника Стандарт.

Жидкость:

Рабочая жидкость Вода
Диапазон температур жидкости 0 .. 120 °C
Температура перекачиваемой жидкости 20 °C
Плотность 998.2 кг/м3

Материалы:

Корпус насоса Чугун
Материал корпуса насоcа EN-GJL-250
Корпус насоса ASTM class 35
Изнашиваемое кольцо Brass
Рабочее колесо Латунь
Рабочее колесо, EN/DIN CuZn37Pb
Вал Stainless steel
Shaft EN 1.4301
Вал AISI 304
Код материала B
Код резины E

Данные электрооборудования:

Тип электродвигателя 90S
Класс энергоэфф-ти IE2
Номинальная мощность — P2 0.75 кВт
Частота питающей сети 50 Hz
Номинальное напряжение 3 x 220-240D/380-420Y В
Номинальный ток 3,40-3,35/1,96-1,94 A
Пусковой ток 430-430 %
Cos фи — характеристика мощности 0.7
Номинальная скорость 930 об/м
Энергоэффективность IE2 76,0%
Эффективность электродвигателя при полной нагрузке 76.0-76.0 %
Эффективность двигателя при 3/4 нагрузки 76.8-76.8 %
Эффективность электродвигателя при 1/2 нагрузки 74.1-74.1 %
Количество полюсов 6
Степень защиты (IEC 34-5) 55 (Protect. water jets/dust)
Класс изоляции (IEC 85) F
Защита электродвигателя Отсутс.
Номер электродвигателя 83Q02204
Монтажн. обозначение по IEC 34-7 IM V1/B5

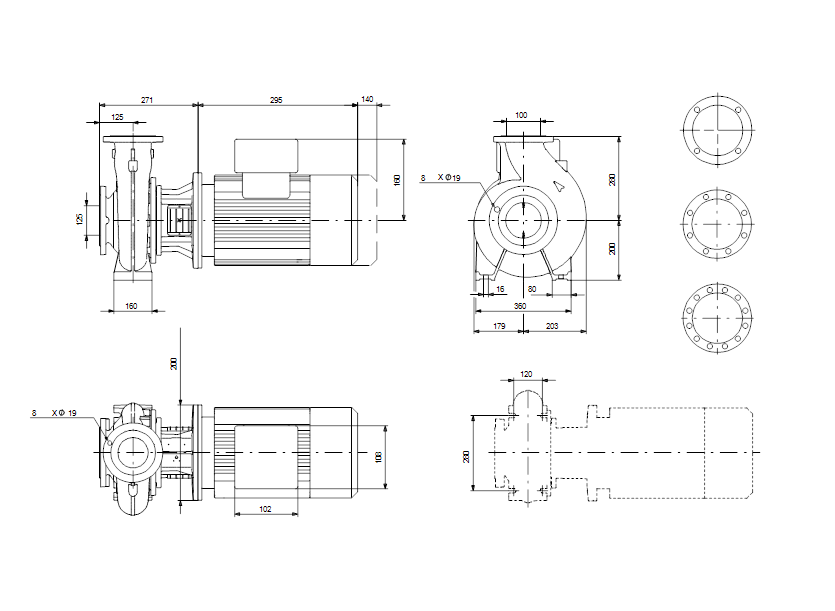

Монтаж:

Максимальная температура окружающей среды 60 °C
Макс. рабочее давление 16 бар
Pipe connection standard EN 1092-2
Размер всасывающего патрубка DN 125
Размер напорного патрубка DN 100
Pipe connection standard EN 1092-2
Допустимое давление PN 16
Pump housing with feet Да
Support block N
Код присоединения F2

Управление:

Преобразователь частоты Отсут.

Другое:

Минимальный индекс эффективности, MEI ? 0.70
Вес(Нетто) 83 кг
Вес(Брутто) 100 кг
Объем поставки 0.315 м3
