Консольно-моноблочный насос Grundfos NB 100-160/169 EUP AF2ABQQE, артикул: 98975718

Артикул: 98975718

Стоимость: по запросу

Срок поставки: по запросу

Условия доставки см. в разделе: Оплата и доставка

Grundfos NB 100-160/169 EUP AF2ABQQE, артикул: 98975718 — несамовсасывающий, одноступенчатый, центробежный, консольно-моноблочный насос со спиральной направляющей камерой разработан в соответствии с ISO 5199, при этом его размер и номинальная мощность соответствуют EN 733 (10 бар). Фланцы — PN 16 с размерами в соответствии с EN 1092-2. Насос имеет осевой всасывающий патрубок, радиальный напорный патрубок, горизонтальный вал и конструкцию со съёмной задней частью, обеспечивающей возможность демонтажа электродвигателя, фонаря, крышки и рабочего колеса без демонтажа корпуса насоса или трубопроводов. Несбалансированное резиновое сильфонное уплотнение в соответствии с DIN EN 12756. Насос напрямую соединён с асинхронным электродвигателем с воздушным охлаждением. Насосы Grundfos NB 100-160/169 EUP AF2ABQQE могут применяться в системах водоснабжения, теплоснабжения, пожаротушения, вентиляции, орошения, а также в различных технологических и промышленных процессах. Большой выбор нестандартных исполнений, материалов, торцевых уплотнений обуславливает применение данных насосов для решения практически любых задач, связанных с транспортировкой жидкостей.

См. подробное описание серии

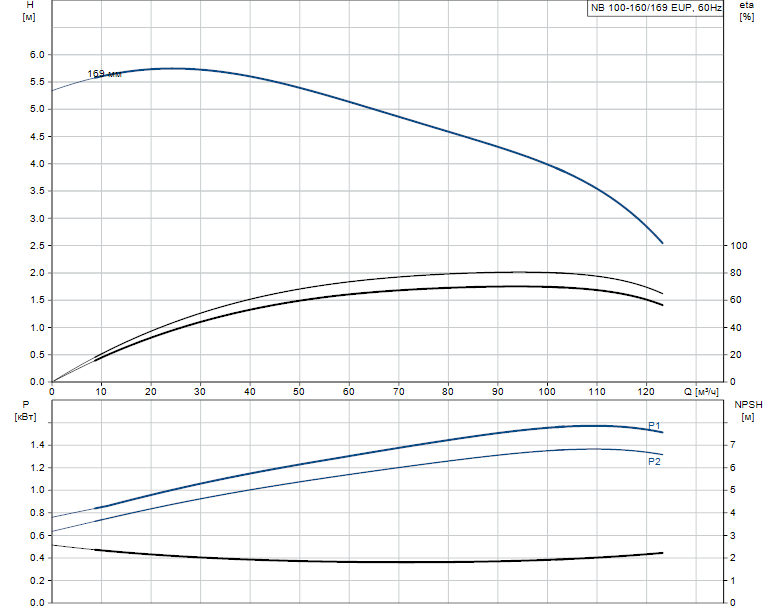

Технические данные:

Скорость насоса, при которой расчитаны его характеристики 1165 об/м
Номинальный расход 94.2 м3/ч
Номинальный напор 4.164 м
Текущий диаметр рабочего колеса 169 мм
Nominal impeller diameter 160 мм
Тип установки уплотнения Одинарное
Диаметр вала 24 мм
Код торцевого уплотнения вала BQQE
Допуски по рабочим хар-кам ISO9906:2012 3B2
Тип исполнения A
Конструкция подшипника Стандарт.

Жидкость:

Рабочая жидкость Вода
Диапазон температур жидкости -25 .. 120 °C
Температура перекачиваемой жидкости 20 °C
Плотность 998.2 кг/м3

Материалы:

Корпус насоса Чугун
Материал корпуса насоcа EN-GJL-250
Корпус насоса ASTM class 35
Изнашиваемое кольцо Brass
Рабочее колесо Чугун
Рабочее колесо, EN/DIN EN-GJL-200
Рабочее колесо, AISI/ASTM ASTM class 30
Вал Stainless steel
Shaft EN 1.4301
Вал AISI 304
Код материала A
Код резины E

Данные электрооборудования:

Тип электродвигателя SIEMENS
Класс энергоэфф-ти IE2 / NEMA Energy
Номинальная мощность — P2 1.5 кВт
Частота питающей сети 60 Hz
Номинальное напряжение 3 x 220-240D/380-420Y В [3 x 255-277D/440-480Y В] Номинальный ток 5,80-5,30/3,35-3,05 A [6,35-5,65/3,65-3,25 A] Пусковой ток 520-520 % [620-620 %] Cos фи — характеристика мощности 0.8
Номинальная скорость 1165 об/м [1170 об/м] Энергоэффективность IE2 86,5%
Эффективность электродвигателя при полной нагрузке 86.5-86.5 %
Эффективность двигателя при 3/4 нагрузки 87.5-87.5 % [87.0-87.0 %] Эффективность электродвигателя при 1/2 нагрузки 87.1-87.1 % [85.6-85.6 %] Количество полюсов 6
Степень защиты (IEC 34-5) IP55
Класс изоляции (IEC 85) F
Защита электродвигателя Отсутс.
Номер электродвигателя 83W02206
Монтажн. обозначение по IEC 34-7 IM B5

Монтаж:

Максимальная температура окружающей среды 55 °C
Макс. рабочее давление 16 бар
Pipe connection standard EN 1092-2
Размер всасывающего патрубка DN 125
Размер напорного патрубка DN 100
Pipe connection standard EN 1092-2
Допустимое давление PN 16
Pump housing with feet Да
Support block N
Код присоединения F2

Управление:

Преобразователь частоты Отсут.

Другое:

Минимальный индекс эффективности, MEI ? 0.70
Вес(Нетто) 88 кг
Вес(Брутто) 105 кг
Объем поставки 0.315 м3
