Канализационные насосы Grundfos APG

Описание

Область применения

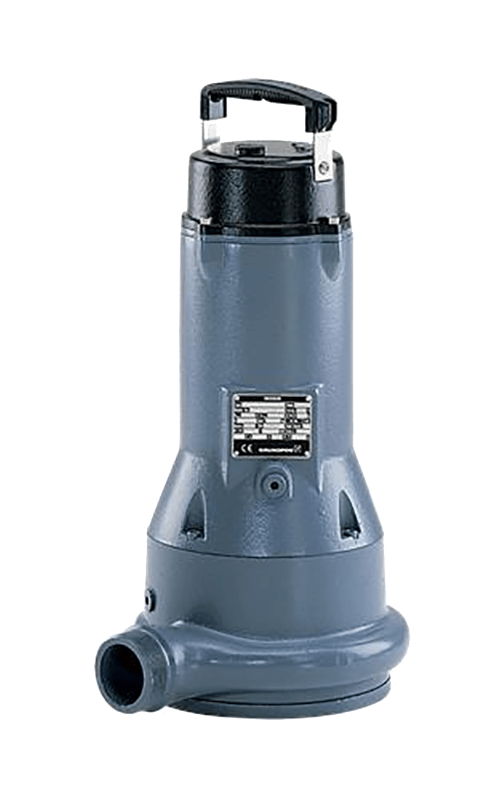

Канализационные насосы Grundfos APG — погружные насосы с режущим механизмом.

Насосы APG — вертикальные одноступенчатые чугунные погружные насосы с 3-фазным электродвигателем.

Насосы поставляются с рукояткой для переноса и режущим механизмом из высококачественной закаленной специальной стали и позволяет перекачивать бытовые и промышленные сточные воды, в том числе с фекалиями.

Насосы имеют сдвоенное торцевое уплотнение и масляную камеру, заполненную нетоксичным маслом.

Класс изоляции F. Подшипники качения с введенной в них на весь срок эксплуатации смазкой не требуют обслуживания.

Насосы имеют радиальные нагнетательные патрубки DN 50 и готовы к использованию как в переносном виде (установленный на опору), так и в стационарном виде (с автоматической системой трубной муфты).

канализационные насосные станции;
хозяйственно-бытовые фекальные сточные воды;
крупные системы водоотведения с большим кол-вом взвешенных частиц, волокон;
очистные сооружения;
откачка необработанных стоков из емкостей и резервуаров;
промышленные сточные воды с абразивом, илом, шламом

Преимущества канализационных насосов Grundfos APG

запатентованный режущий механизм обеспечивает чрезвычайно высокий КПД и безотказную работу;
герметичный кабельный ввод;
картриджевое торцевое уплотнение вала;
подшипники для работы в тяжелых условиях смазаны на весь срок эксплуатации;
термовыключатели, встроенные в обмотки электродвигателя и обеспечивающие защиту от перегрева;
взрывозащищенные электродвигатели для эксплуатации в потенциально взрывоопасных средах.

Технические характеристики канализационных насосов Grundfos APG

Мощность	от 4,8 до 9,2 кВт
Материалы	Чугун
Присоединение	DN50
Макс. размер твердых включений	50 мм
Макс. число пусков в час	30
Длина кабеля	10 метров
Номинальная частота	50 Гц
Степень защиты	IP68
Класс изоляции	F

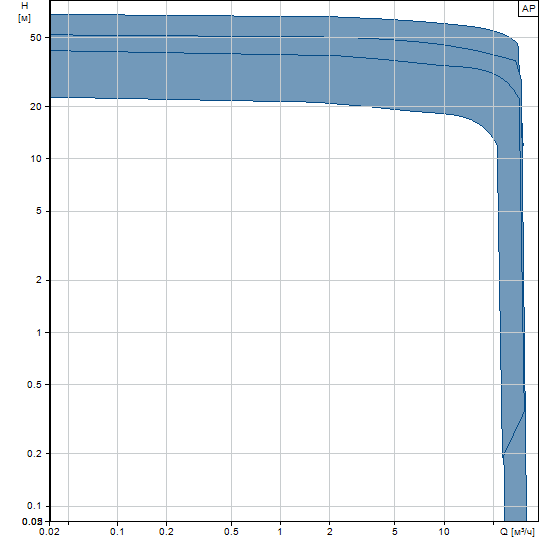

Рабочие характеристики канализационных насосов Grundfos APG

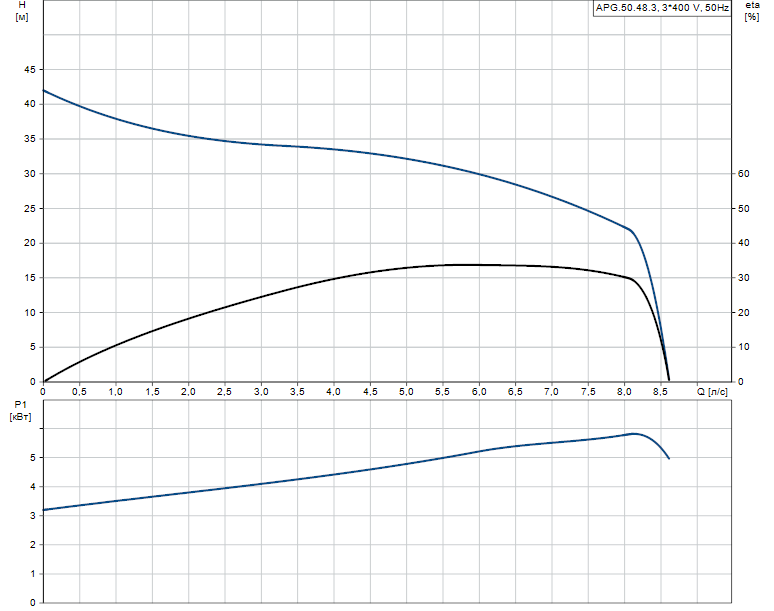

APG.50.48.3

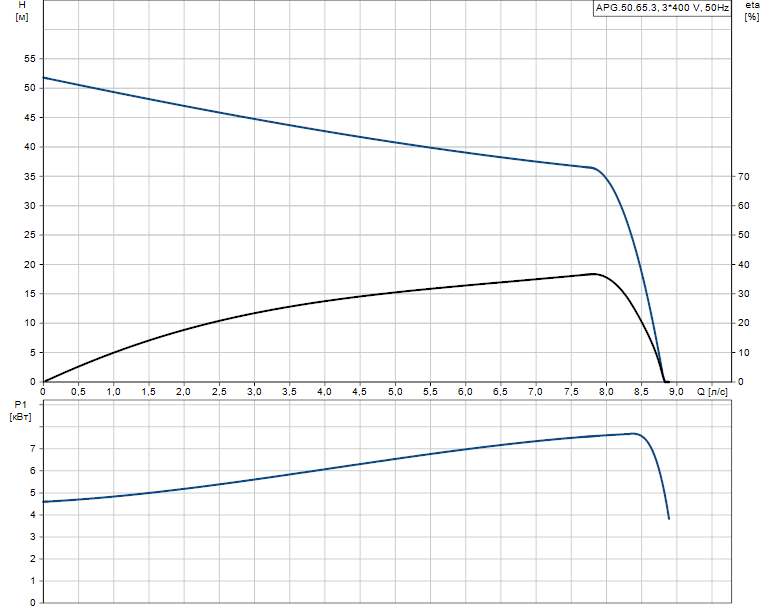

APG.50.65.3

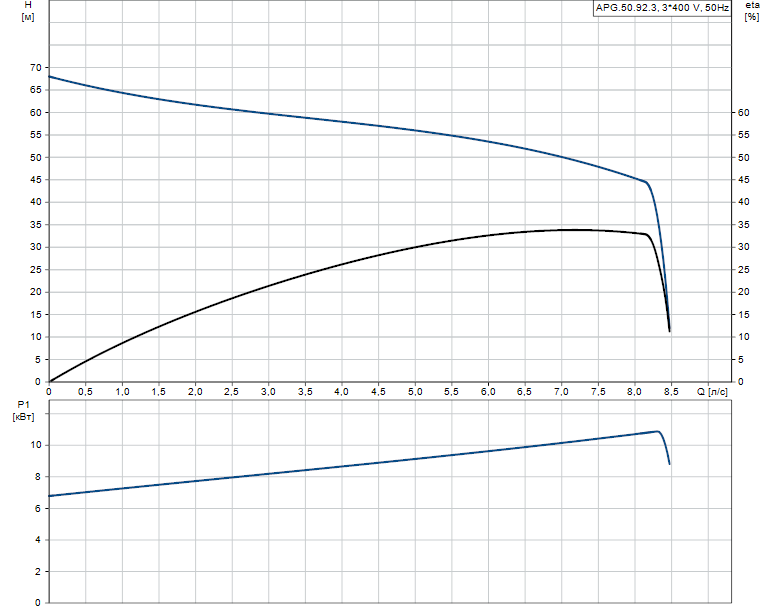

APG.50.92.3

APG.50.48.3

APG.50.65.3

APG.50.92.3

Режимы работы

Режим S1 - непрерывная работа

В данном режиме насос может работать непрерывно без остановки для охлаждения. При полном погружении насос в достаточной степени охлаждается окружающей его жидкостью.

Режим S3 - работа с перерывами

Режим работы S3 означает серию идентичных рабочих циклов (TC) с постоянной нагрузкой, чередующихся с перерывами в работе. Во время цикла не достигается теплового равновесия

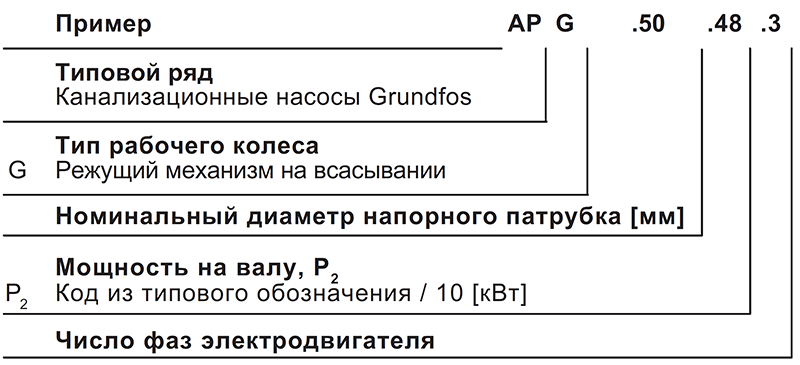

Условное типовое обозначение Grundfos APG

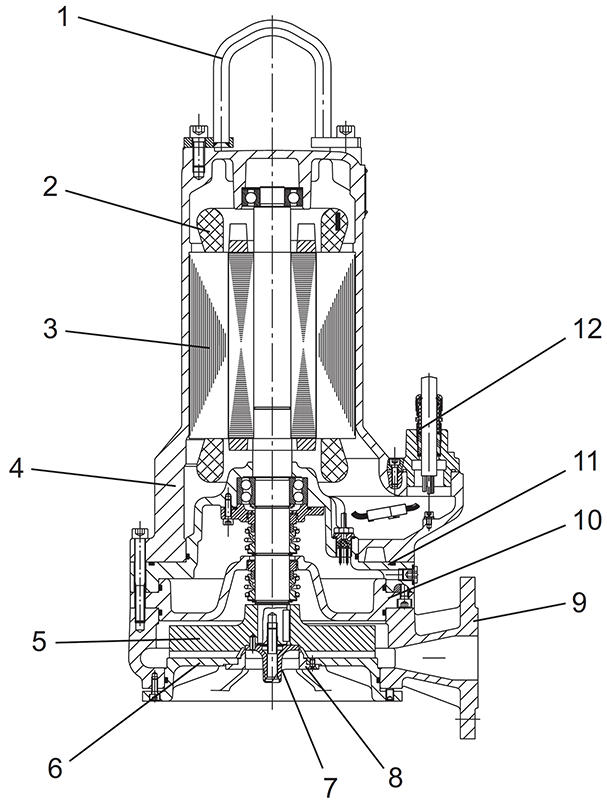

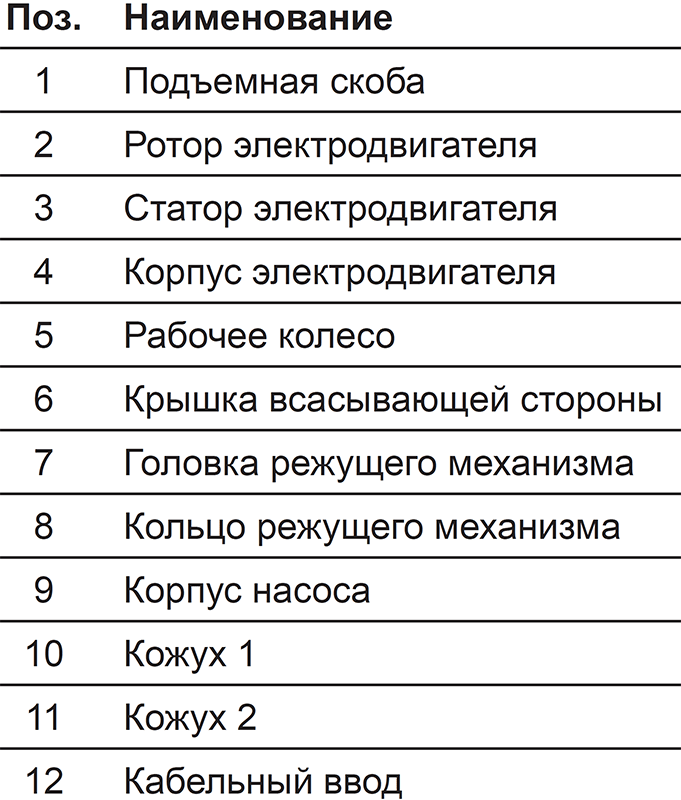

Материалы насосов Grundfos APG

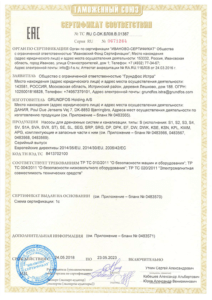

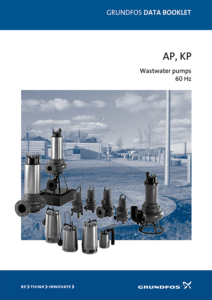

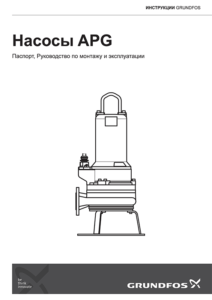

Документация

Варианты монтажа канализационных насосов Grundfos APG

Дренажные и канализационные насосы Grundfos могут устанавливаться для стационарной работы как с помощью жесткого крепления к трубопроводу, так и с помощью автоматической трубной муфты на направляющих. Последний способ монтажа позволит вам быстро установить насос и достать его из колодца в случае необходимости.
Кроме того, возможен и переносной вариант эксплуатации, в этом случае насос свободно устанавливается в колодце.

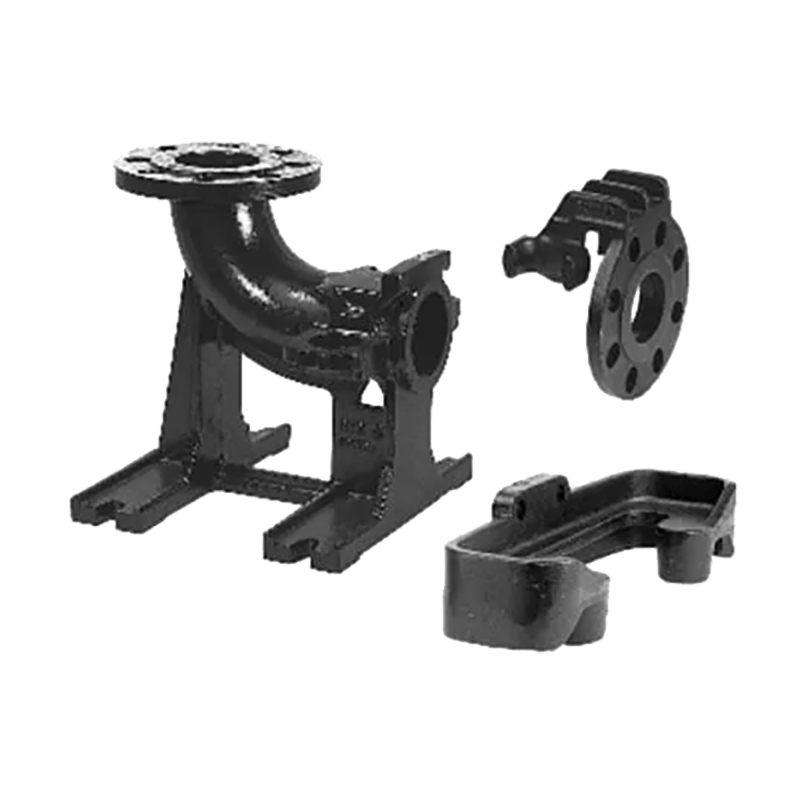

Погружная установка на автоматической трубной муфте с направляющими

При таком способе монтажа колено-основание фиксируется на дне колодца, а насос опускается в колодец по направляющим. Насос автоматически стыкуется с фланцем основания при помощи соединения SmartSeal, установленного на фланце напорного патрубка насоса. Такое соединение полностью герметично, и поэтому эффективность работы системы в целом
повышается. Кроме того, сокращается время монтажа насоса.

Погружная установка в свободном положении (переносной вариант)

Альтернативный способ установки — свободный — на жестком или гибком трубопроводе или основании. В этом случае насос опускается в колодец при помощи цепи.

Переносной вариант

Дренажные и канализационные насосы Grundfos оснащены удобной ручкой, что делает возможным их использование для переносной эксплуатации.

Схема управления канализационными насосами Grundfos APG

Одно-насосная станция с двумя поплавками

Управление насосом осуществляется в функции уровня воды в коллекторном колодце

Если поплавковый выключатель поз.1 регистрирует наличие воды, происходит включение насоса;
Если поплавковый выключатель поз.1 уже не регистрирует наличие воды, происходит выключение насоса;
Верхний поплавковый выключатель поз.2 служит для подачи аварийного сигнала опасности затопления;

Двух-насосная станция с тремя поплавками

Управление насосом осуществляется в функции уровня воды в коллекторном колодце

Если наличие воды регистрирует поплавковый выключатель поз.1, то включается первый насос;
Если наличие воды регистрирует поплавковый выключатель поз.2, то включается следующий насос;
Если поплавковый выключатель поз.1 не регистрирует наличие жидкости, оба насоса отключаются;
Самый верхний поплавковый выключатель поз.3 активирует подачу аварийного сигнала опасности затопления.

Модели и подробные характеристики

Всего найденно 3 моделей

Показать записей

Поиск:

Показать еще 10

АРТИКУЛ	МАРКА	ЦЕНА	СРОК ПОСТАВКИ
96835731	Канализационный насос Grundfos APG.50.92.3 3x400V 10m, артикул: 96835731	Стоимость: 5570,4 4734,84 руб. с НДС	Срок поставки: по запросу
96835728	Канализационный насос Grundfos APG.50.65.3 3x400V 10m, артикул: 96835728	Стоимость: по запросу	Срок поставки: по запросу
96835726	Канализационный насос Grundfos APG.50.48.3 3x400V 10m, артикул: 96835726	Стоимость: 4987,2 4239,12 руб. с НДС	Срок поставки: по запросу

Вся информация на сайте о товарах и ценах носит справочный характер и не является публичной офертой. Пожалуйста, уточняйте интересующую Вас информацию у специалистов отдела продаж +7 (495) 542-61-73.
