Техническое описание:
Grundfos SL1.110.200.100.4.52M.S.Q.EX.51D артикул: 99412019 — это несамовсасывающий одноступенчатый центробежный насос, предназначенный для перекачивания сточных вод, технологических вод и неочищенных сточных вод, не пропущенных через решетку. Насос предназначен для периодической и непрерывной эксплуатации в погруженном положении. Вращающееся рабочее колесо обеспечивает свободный сферический проход крупных твердых частиц и подходит для сточных вод с содержанием сухих веществ до 3%. Система регулирования зазора рабочего колеса SmartTrim позволяет обеспечивать максимальную производительность. При монтаже на автоматической трубной муфте система уплотнения Grundfos SmartSeal обеспечивает герметичное соединение. Насос идет в комплекте с электродвигателем Grundfos Blueflux® с высоким КПД, изготовленным из деталей, имеющих класс энергоэффективности IE3.
См. подробное описание серии |
Технические данные:
Maкс. расход 103 л/с
Макс. гидростатический напор 13 м
Тип рабочего колеса S-TUBE
Максимальный размер частицы 110 мм
Первичное уплотнение вала SIC-SIC
Вторичное уплотнение вала SIC-CARBON
Допуски по рабочим хар-кам ISO9906:2012 3B2
Охлаждающий кожух N |
Жидкость:
Рабочая жидкость Любая вязкая жидкость
Диапазон температур жидкости 0 .. 40 °C
Плотность 998.2 кг/м3 |
Материалы:
Корпус насоса Чугун
Корпус насоса EN 1561 EN-GJL-250
Рабочее колесо Нержавеющая сталь
Рабочее колесо EN 1.4408
Электродвигатель Чугун
Электродвигатель EN 1561 EN-GJL-250 |
Данные электрооборудования:
Потребляемая мощность — P1 11.6 кВт
Номинальная мощность — P2 10 кВт
Частота питающей сети 50 Hz
Номинальное напряжение 3 x 380-415/660-690 В
Допуст.откл-е напряж +10/-10 %
Макс. число пусков в час 20
Номинальный ток 23-21/13-13 A
Максимальное потребление тока 21 A
Пусковой ток 210/116 A
Расчетное значение тока без нагрузки 10.4 A
Номинальная скорость 1482 об/м
Эффективность электродвигателя при полной нагрузке 86 %
Эффективность двигателя при 3/4 нагрузки 85 %
Эффективность электродвигателя при 1/2 нагрузки 84 %
Количество полюсов 4
Способ запуска звезда/треуг.
Класс защиты (IEC 34-5) IP68
Класс изоляции (IEC 85) H
Взрывозащищенное исполнение да
Защита электродвигателя KLIXON
Длина кабеля 10 м
Тип кабеля S1BN8-F
Сечение кабеля 7X4+ 5X1,5
Сопротивление изоляции кабеля 4.95 мОм/м
Winding resistance 0.690 Ohm
Cos phi 1/1 0.80
Cos phi 1/2 0.69
Cos phi 3/4 0.74
Реле влажности c реле влажности
Водно-воздушный датчик N |
Монтаж:
Максимальная температура окружающей среды 40 °C
Трубное присоединение DIN
Вход насоса DN 200
Выход насоса DN 200
Допустимое давление PN 10
Максимальная глубина установки 20 м
Установка S
Установка сухая / мокрая S
Автоматическая трубная муфта 96641489
Основание 96789480
Модельный ряд 52 |
Другое:
Нетто вес 317 кг
Cтрана происхождения HU
ТН ВЭД ЕАЭС Код 8413702100 |

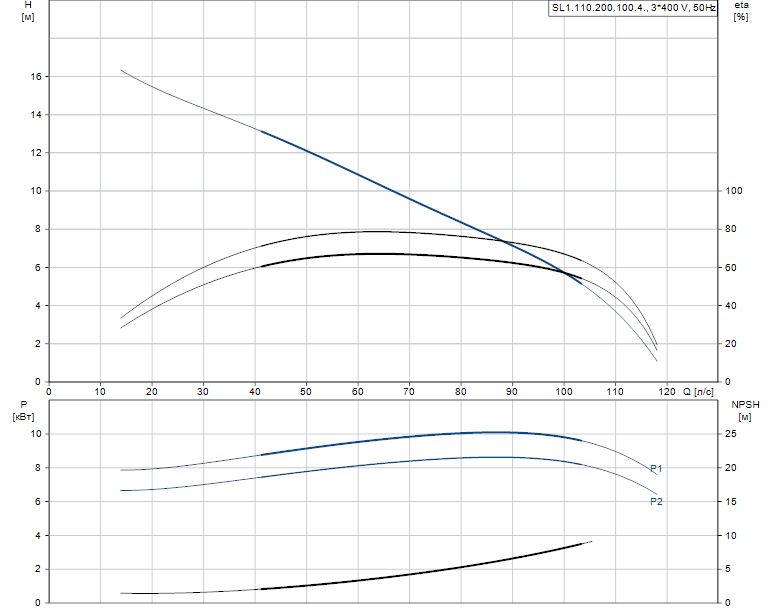

Гидравлические характеристики:

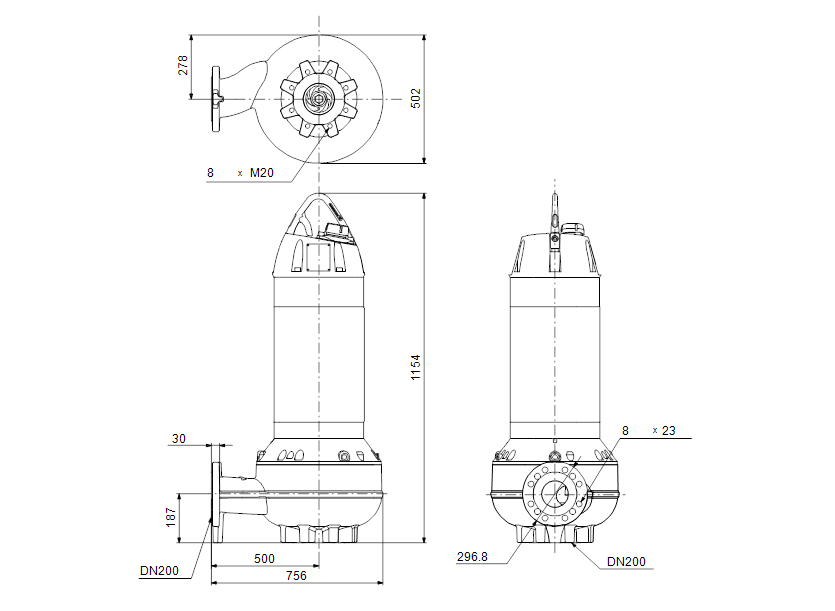

Габаритные размеры:
Деталировка:
Документация:
