Техническое описание:
Grundfos SEV.80.80.13.A.Ex.4.50D артикул: 96177704 — это несамовсасывающий одноступенчатый центробежный насос, предназначенный для перекачивания сточных вод, технологических вод и неочищенных сточных вод, не пропущенных через решетку. Насос предназначен для периодической и непрерывной эксплуатации. Безжидкостная система охлаждения, не требующая технического обслуживания, обеспечивает возможность использования насоса при установке в погруженном положении или «сухой» установке. Вращающееся рабочее колесо обеспечивает свободный сферический проход крупных твердых частиц и подходит для сточных вод с содержанием сухих веществ до 3%. Система регулирования зазора рабочего колеса SmartTrim позволяет обеспечивать максимальную производительность. При монтаже на автоматической трубной муфте система уплотнения Grundfos SmartSeal обеспечивает герметичное соединение. Насос идет в комплекте с электродвигателем Grundfos Blueflux® с высоким КПД, изготовленным из деталей, имеющих класс энергоэффективности IE3.
См. подробное описание серии |
Технические данные:
Maкс. расход: 18.1 л/с
Макс. гидростатический напор: 8.7 м
Тип рабочего колеса: SUPER VORTEX
Максимальный размер частицы: 80 мм
Первичное уплотнение вала: SIC/SIC
Вторичное уплотнение вала: CARBON/CERAMICS
Макс. гидравлическое КПД: 44 %
Данные на фирменной табличке: EN12050-1
Допуски по рабочим хар-кам: ISO9906:2012 3B2
Охлаждающий кожух: Y |
Жидкость:
Диапазон температур жидкости: 0 .. 40 °C
Плотность: 998.2 кг/м3 |
Материалы:
Корпус насоса: EN 1561 EN-GJL-250
Рабочее колесо: Чугун |
Данные электрооборудования:
Потребляемая мощность — P1: 1.8 кВт
Номинальная мощность — P2: 1.3 кВт
Частота питающей сети: 50 Hz
Номинальное напряжение: 3 x 380-415 В
Допуст.откл-е напряж: +6/-10 %
Макс. число пусков в час: 20
Номинальный ток: 3.8-3.9 A
Расчетное значение тока от 3/4 нагрузки: 3.2 A
Расчетное значение тока от 1/2 нагрузки: 2.9 A
Пусковой ток: 22 A
Расчетное значение тока без нагрузки: 2.5 A
Cos phi — коэф-нт мощности: 0.72
Cos phi — коэф. мощности при 0 нагрузке: 0.15
Cos phi — коэф. мощности при 3/4 нагрузки: 0.63
Cos phi — коэф. мощности при 1/2 нагрузки: 0.51
Номинальная скорость: 1440 об/м
Крутящий момент заторможенного ротора: 23 Нм
Распределение крутящего момента: 28 Нм
Момент инерции: 0.0165 кг м3
КПД двигателя при полной нагрузке: 71.7 %
КПД двигателя при 3/4 нагрузки: 69.6 %
КПД двигателя при 1/2 нагрузки: 63.9 %
Количество полюсов: 4
Способ запуска: прямой пуск
Класс защиты (IEC 34-5): IP68
Класс изоляции (IEC 85): F
Взрывозащищенное исполнение: да
Стандарт. Ex-защиты: Ex cd mb IIB T4,T3
Защита электродвигателя: ТЕРМОВЫКЛЮЧАТЕЛЬ
Тепловая защита: внутрен.
Длина кабеля: 10 м
Тип кабеля: LYNIFLEX
Тип кабельной вилки: NO PLUG
Блок управления: не включен
Реле влажности: c реле влажности
Датчик воды в масле: с датчиком воды в масле
Датчик температур: Y |
Монтаж:
Максимальная температура окружающей среды: 40 °C
Макс. рабочее давление: 6 бар
Трубное присоединение: DIN
Выход насоса: DN 80
Допустимое давление: PN 10
Максимальная глубина установки: 20 м
Установка сухая / мокрая: DRY/SUBMERGED |
Другое:
Нетто вес: 103 кг
Cтрана происхождения: HU
ТН ВЭД ЕАЭС Код: 8413702100 |

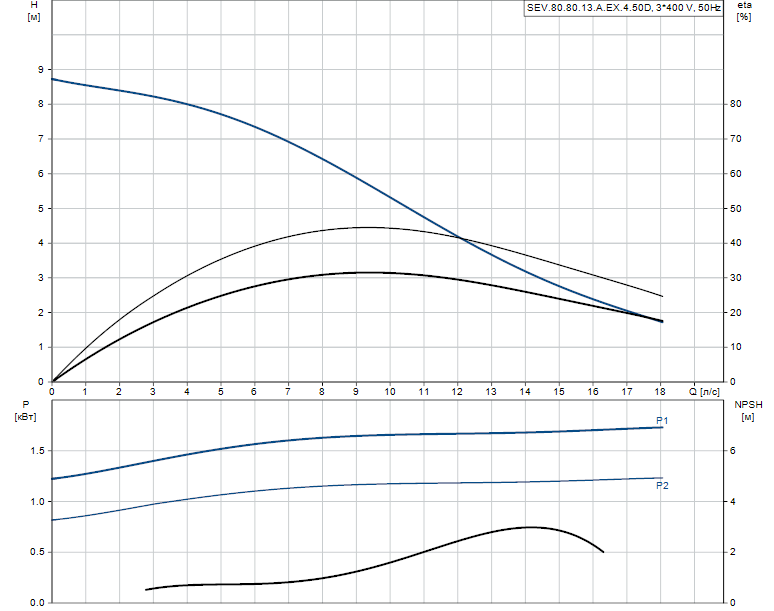

Гидравлические характеристики:

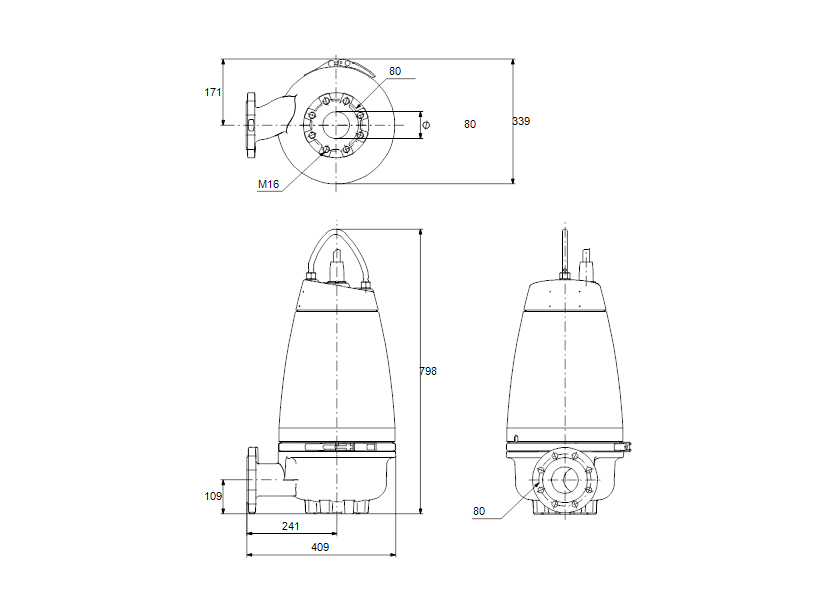

Габаритные размеры:
Деталировка:
Документация:
