Техническое описание:
Grundfos SEV.80.80.110.2.51D артикул: 96047877 — это несамовсасывающий одноступенчатый центробежный насос, предназначенный для перекачивания сточных вод, технологических вод и неочищенных сточных вод, не пропущенных через решетку. Насос предназначен для периодической и непрерывной эксплуатации. Безжидкостная система охлаждения, не требующая технического обслуживания, обеспечивает возможность использования насоса при установке в погруженном положении или «сухой» установке. Вращающееся рабочее колесо обеспечивает свободный сферический проход крупных твердых частиц и подходит для сточных вод с содержанием сухих веществ до 3%. Система регулирования зазора рабочего колеса SmartTrim позволяет обеспечивать максимальную производительность. При монтаже на автоматической трубной муфте система уплотнения Grundfos SmartSeal обеспечивает герметичное соединение. Насос идет в комплекте с электродвигателем Grundfos Blueflux® с высоким КПД, изготовленным из деталей, имеющих класс энергоэффективности IE3.
См. подробное описание серии |
Технические данные:
Maкс. расход 25 л/с
Макс. гидростатический напор 43.5 м
Тип рабочего колеса SUPER VORTEX
Максимальный размер частицы 80 мм
Первичное уплотнение вала SIC/SIC
Вторичное уплотнение вала CARBON/CERAMICS
Макс. гидравлическое КПД 43 %
Данные на фирменной табличке EN12050-1
Допуски по рабочим хар-кам ISO9906:2012 3B
Охлаждающий кожух Y |
Жидкость:
Рабочая жидкость Любая вязкая жидкость
Диапазон температур жидкости 0 .. 40 °C
Плотность 998.2 кг/м3 |
Материалы:
Корпус насоса EN 1561 EN-GJL-250
Рабочее колесо Чугун |
Данные электрооборудования:
Потребляемая мощность — P1 12.6 кВт
Номинальная мощность — P2 11 кВт
Частота питающей сети 50 Hz
Номинальное напряжение 3 x 380-415 В
Допуст.откл-е напряж +6/-10 %
Макс. число пусков в час 20
Номинальный ток 22.7-21.4 A
Расчетное значение тока от 3/4 нагрузки 16.2 A
Расчетное значение тока от 1/2 нагрузки 12.3 A
Пусковой ток 162 A
Расчетное значение тока без нагрузки 7.2 A
Cos phi — коэф-нт мощности 0.88
Cos phi — коэф. мощности при 0 нагрузке 0.15
Cos phi — коэф. мощности при 3/4 нагрузки 0.84
Cos phi — коэф. мощности при 1/2 нагрузки 0.75
Номинальная скорость 2935 об/м
Крутящий момент заторможенного ротора 85 Нм
Распределение крутящего момента 118 Нм
Момент инерции 0.0368 кг м3
КПД двигателя при полной нагрузке 87.7 %
КПД двигателя при 3/4 нагрузки 88.1 %
КПД двигателя при 1/2 нагрузки 86.4 %
Количество полюсов 2
Способ запуска пуск ‘звезда-треугольник’
Класс защиты (IEC 34-5) IP68
Класс изоляции (IEC 85) F
Взрывозащищенное исполнение нет
Защита электродвигателя ТЕРМОВЫКЛЮЧАТЕЛЬ
Тепловая защита внутрен.
Длина кабеля 10 м
Тип кабеля LYNIFLEX
Тип кабельной вилки NO PLUG
Блок управления не включен
Реле влажности без реле влажности
Датчик воды в масле без датчика воды в масле
Датчик температур N |
Монтаж:
Максимальная температура окружающей среды 40 °C
Макс. рабочее давление 6 бар
Трубное присоединение DIN
Выход насоса DN 80
Допустимое давление PN 10
Максимальная глубина установки 20 м
Установка сухая / мокрая DRY/SUBMERGED |
Другое:
Нетто вес 195 кг
Cтрана происхождения RU
ТН ВЭД ЕАЭС Код 8413702100 |

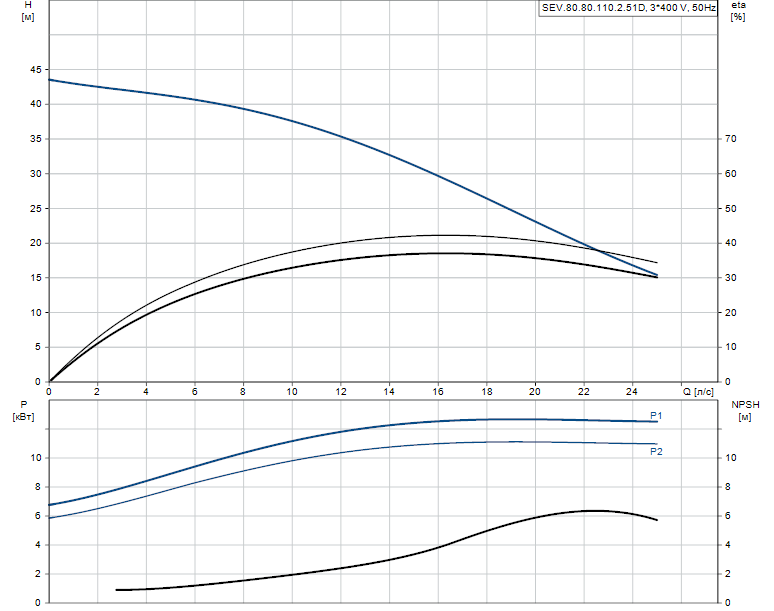

Гидравлические характеристики:

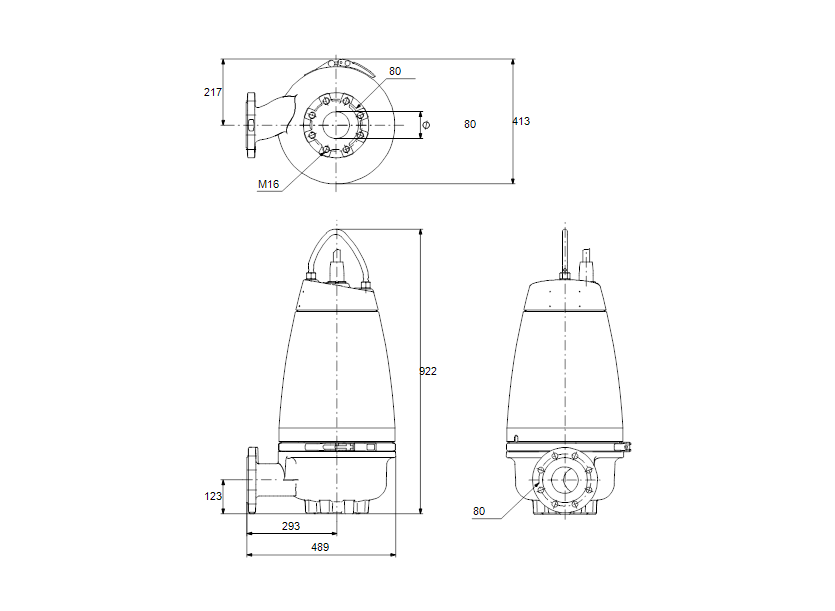

Габаритные размеры:
Деталировка:
Документация:
