Техническое описание:
Grundfos SEV.80.100.11.A.Ex.4.50D артикул: 96780734 — это несамовсасывающий одноступенчатый центробежный насос, предназначенный для перекачивания сточных вод, технологических вод и неочищенных сточных вод, не пропущенных через решетку. Насос предназначен для периодической и непрерывной эксплуатации. Безжидкостная система охлаждения, не требующая технического обслуживания, обеспечивает возможность использования насоса при установке в погруженном положении или «сухой» установке. Вращающееся рабочее колесо обеспечивает свободный сферический проход крупных твердых частиц и подходит для сточных вод с содержанием сухих веществ до 3%. Система регулирования зазора рабочего колеса SmartTrim позволяет обеспечивать максимальную производительность. При монтаже на автоматической трубной муфте система уплотнения Grundfos SmartSeal обеспечивает герметичное соединение. Насос идет в комплекте с электродвигателем Grundfos Blueflux® с высоким КПД, изготовленным из деталей, имеющих класс энергоэффективности IE3.
См. подробное описание серии |
Технические данные:
Maкс. расход 16.4 л/с
Макс. гидростатический напор 6.6 м
Тип рабочего колеса SUPER VORTEX
Максимальный размер частицы 80 мм
Первичное уплотнение вала SIC/SIC
Вторичное уплотнение вала CARBON/CERAMICS
Макс. гидравлическое КПД 36 %
Данные на фирменной табличке EN12050-1
Допуски по рабочим хар-кам ISO9906:2012 3B2
Охлаждающий кожух Y |
Жидкость:
Рабочая жидкость Любая вязкая жидкость
Диапазон температур жидкости 0 .. 40 °C
Плотность 998.2 кг/м3 |
Материалы:
Корпус насоса EN 1561 EN-GJL-250
Рабочее колесо Чугун |
Данные электрооборудования:
Потребляемая мощность — P1 1.5 кВт
Номинальная мощность — P2 1.1 кВт
Частота питающей сети 50 Hz
Номинальное напряжение 3 x 380-415 В
Допуст.откл-е напряж +6/-10 %
Макс. число пусков в час 20
Номинальный ток 2.8-2.9 A
Расчетное значение тока от 3/4 нагрузки 2.4 A
Расчетное значение тока от 1/2 нагрузки 2.1 A
Пусковой ток 13 A
Расчетное значение тока без нагрузки 1.9 A
Cos phi — коэф-нт мощности 0.73
Cos phi — коэф. мощности при 0 нагрузке 0.17
Cos phi — коэф. мощности при 3/4 нагрузки 0.64
Cos phi — коэф. мощности при 1/2 нагрузки 0.52
Номинальная скорость 1440 об/м
Крутящий момент заторможенного ротора 15 Нм
Распределение крутящего момента 21 Нм
Момент инерции 0.0142 кг м3
КПД двигателя при полной нагрузке 73.2 %
КПД двигателя при 3/4 нагрузки 71.2 %
КПД двигателя при 1/2 нагрузки 65.6 %
Количество полюсов 4
Способ запуска прямой пуск
Класс защиты (IEC 34-5) IP68
Класс изоляции (IEC 85) F
Взрывозащищенное исполнение да
Стандарт. Ex-защиты Ex cd mb IIB T4,T3
Защита электродвигателя ТЕРМОВЫКЛЮЧАТЕЛЬ
Тепловая защита внутрен.
Длина кабеля 10 м
Тип кабеля LYNIFLEX
Тип кабельной вилки NO PLUG
Блок управления не включен
Реле влажности c реле влажности
Датчик воды в масле с датчиком воды в масле
Датчик температур Y |
Монтаж:
Максимальная температура окружающей среды 40 °C
Макс. рабочее давление 6 бар
Трубное присоединение DIN
Выход насоса DN 100
Допустимое давление PN 10
Максимальная глубина установки 20 м
Установка сухая / мокрая DRY/SUBMERGED |
Другое:
Нетто вес 94 кг
Cтрана происхождения HU
ТН ВЭД ЕАЭС Код 8413702100 |

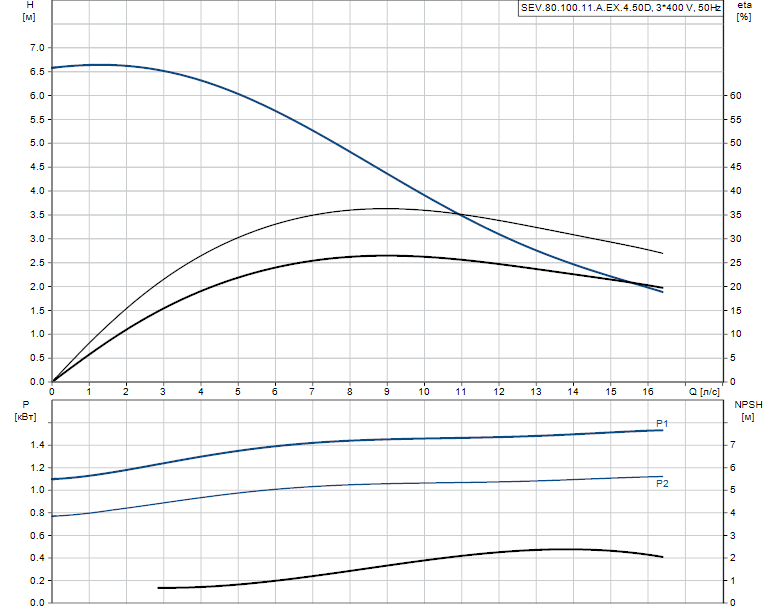

Гидравлические характеристики:

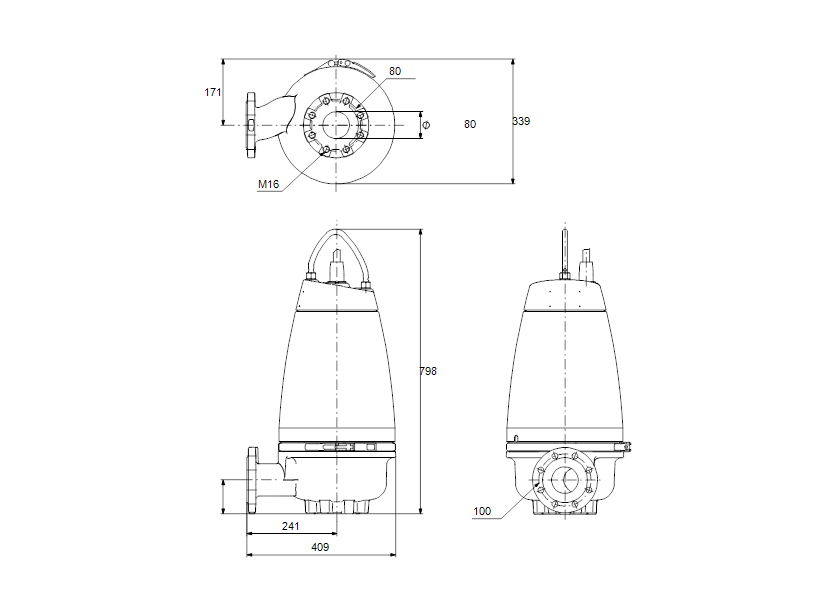

Габаритные размеры:
Деталировка:
Документация:
