Техническое описание:
Grundfos SVA122BH6B511, артикул: 96113866 — несамовсасывающий одноступенчатый центробежный насос, предназначенный для перекачивания сточных вод, технологических вод и неочищенных сточных вод, не пропущенных через решетку. Насос предназначен для периодической и непрерывной эксплуатации в погруженном положении. Канализационный насос оборудован погружным электродвигателей и камерой торцевого уплотнение. Для облегчения транспортировки, а также монтажа на месте насос оснащен прочным подъемным кронштейном. При монтаже на автоматической трубной муфте система уплотнения Grundfos SmartSeal обеспечивает герметичное соединение. Соединения трубопроводов обеспечиваются с использованием фланца DIN.
Рабочее колесо насоса предназначено для перекачивания загрязненных жидкостей, в том числе фекального или поверхностного стока, ливневых сточных вод.
Насос может быть установлен в канализационных насосных станциях, резервуарах, колодцах.
См. подробное описание серии |
Технические данные:
Maкс. расход 31.9 л/с
Макс. гидростатический напор 40 м
Тип рабочего колеса SUPERVORTEX
Максимальный размер частицы 80 мм
Первичное уплотнение вала SIC-SIC
Вторичное уплотнение вала SIC-CARBON
Охлаждающий кожух Y |
Жидкость:
Рабочая жидкость Любая вязкая жидкость
Диапазон температур жидкости 0 .. 40 °C
Плотность 998.2 кг/м3 |
Материалы:
Корпус насоса EN-JL1040
Рабочее колесо EN-JS1050
Электродвигатель EN-JL1040 |
Данные электрооборудования:
Потребляемая мощность — P1 15.2 кВт
Номинальная мощность — P2 12 кВт
Частота питающей сети 50 Hz
Номинальное напряжение 3 x 400/690 В
Допуст.откл-е напряж +10/-10 %
Макс. число пусков в час 20
Максимальное потребление тока 24.7/14.3 A
Расчетное значение тока без нагрузки 8.1 A
Номинальная скорость 2903 об/м
Количество полюсов 2
Способ запуска звезда/треуг.
Степень защиты (IEC 34-5) IP68
Класс изоляции (IEC 85) F
Взрывозащищенное исполнение да
Стандарт. Ex-защиты 94/9/EC (ATEX)
Защита электродвигателя KLIXON
Длина кабеля 10 м
Тип кабеля H07RN-F AT
Сечение кабеля 1X9X2,5MM2
Сопротивление изоляции кабеля 7.98 мОм/м |
Монтаж:
Максимальная температура окружающей среды 40 °C
Размер всасывающего патрубка 100
Размер напорного патрубка 80
Допустимое давление PN 10
Максимальная глубина установки 20 м
Установка Н
Установка сухая / мокрая D
Автоматическая трубная муфта Y
Модельный ряд 50 |
Управление:
Реле влажности c реле влажности
Датчик воды в масле без датчика воды в масле |
|
Другое:
Нетто вес 200 кг |

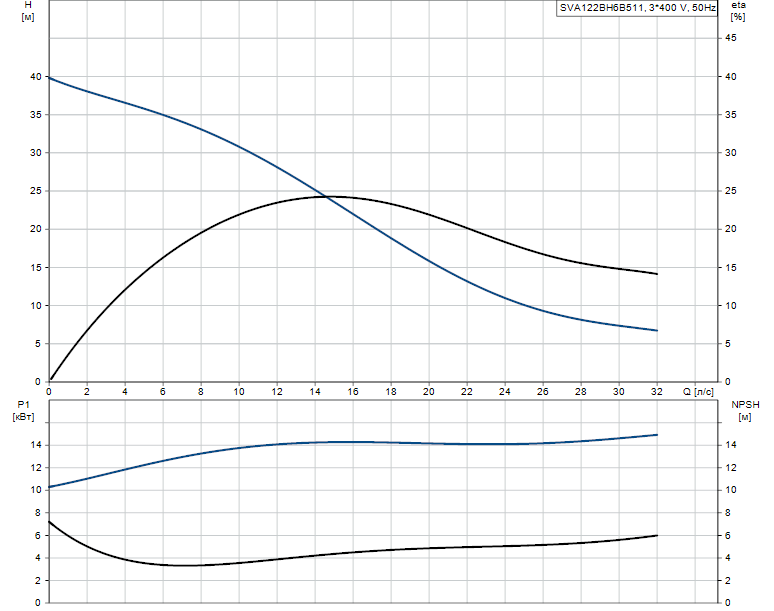

Гидравлические характеристики:

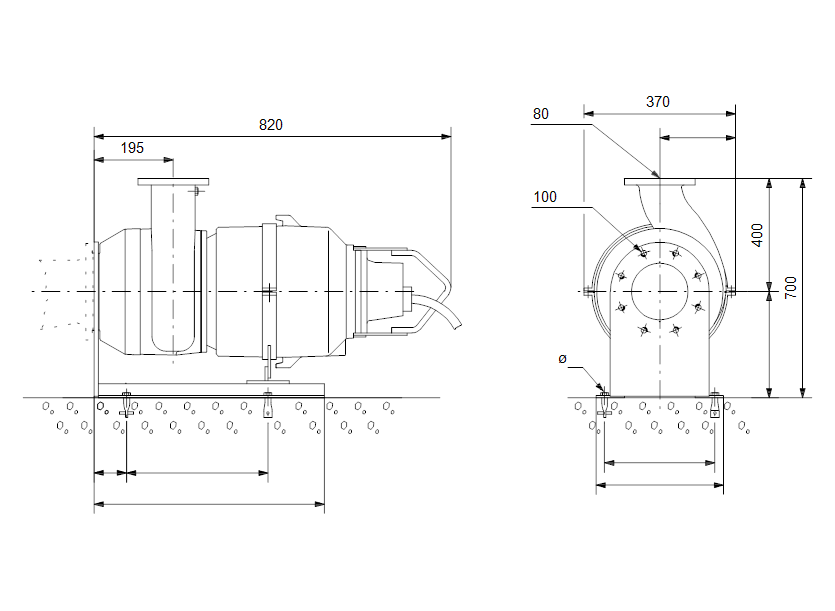

Габаритные размеры:
Деталировка:
Документация:
