Техническое описание:
Grundfos SVA054DHS607, артикул: 96249219 — несамовсасывающий одноступенчатый центробежный насос, предназначенный для перекачивания сточных вод, технологических вод и неочищенных сточных вод, не пропущенных через решетку. Насос предназначен для периодической и непрерывной эксплуатации в погруженном положении. Канализационный насос оборудован погружным электродвигателей и камерой торцевого уплотнение. Для облегчения транспортировки, а также монтажа на месте насос оснащен прочным подъемным кронштейном. При монтаже на автоматической трубной муфте система уплотнения Grundfos SmartSeal обеспечивает герметичное соединение. Соединения трубопроводов обеспечиваются с использованием фланца DIN.
Рабочее колесо насоса предназначено для перекачивания загрязненных жидкостей, в том числе фекального или поверхностного стока, ливневых сточных вод.
Насос может быть установлен в канализационных насосных станциях, резервуарах, колодцах.
См. подробное описание серии |
Технические данные:
Maкс. расход 33.9 л/с
Макс. гидростатический напор 20 м
Тип рабочего колеса SUPERVORTEX
Максимальный размер частицы 80 мм
Первичное уплотнение вала SIC-SIC
Вторичное уплотнение вала SIC-CARBON
Данные на фирменной табличке 94/9/EC(ATEX)
Охлаждающий кожух N |
Жидкость:
Рабочая жидкость Любая вязкая жидкость
Диапазон температур жидкости 0 .. 40 °C
Плотность 998.2 кг/м3 |
Материалы:
Корпус насоса EN-JL1040
Рабочее колесо EN-JS1050
Электродвигатель EN-JL1040 |
Данные электрооборудования:
Потребляемая мощность — P1 5.9 кВт
Номинальная мощность — P2 4.8 кВт
Частота питающей сети 60 Hz
Номинальное напряжение 3 x 220 В
Допуст.откл-е напряж +10/-10 %
Макс. число пусков в час 25
Максимальное потребление тока 18.5 A
Пусковой ток 100 A
Номинальная скорость 1718 об/м
Эффективность электродвигателя при полной нагрузке 0.81 %
Эффективность двигателя при 3/4 нагрузки 0.82 %
Эффективность электродвигателя при 1/2 нагрузки 0.81 %
Количество полюсов 4
Способ запуска прямой пуск
Степень защиты (IEC 34-5) IP68
Класс изоляции (IEC 85) F
Взрывозащищенное исполнение да
Стандарт. Ex-защиты EN60079-0, EN60079-1
Защита электродвигателя KLIXON
Длина кабеля 10 м
Тип кабеля H07RN-F AT
Сечение кабеля 1X7X2,5MM2
Сопротивление изоляции кабеля 7.98 мОм/м
Winding resistance 1360.000 Ohm
R 1440 Ohm
Cos phi 1/1 0.84
Cos phi 1/2 0.69
Cos phi 3/4 0.78 |
Монтаж:
Диапазон температуры окружающей среды -20 .. 40 °C
Трубное присоединение DIN
Размер напорного патрубка DN 80
Допустимое давление PN 10
Максимальная глубина установки 20 м
Установка S
Установка сухая / мокрая S
Автоматическая трубная муфта 96090993
Модельный ряд 42 |
Управление:
Реле влажности c реле влажности
Датчик воды в масле без датчика воды в масле |
|
Другое:
Нетто вес 106 кг |

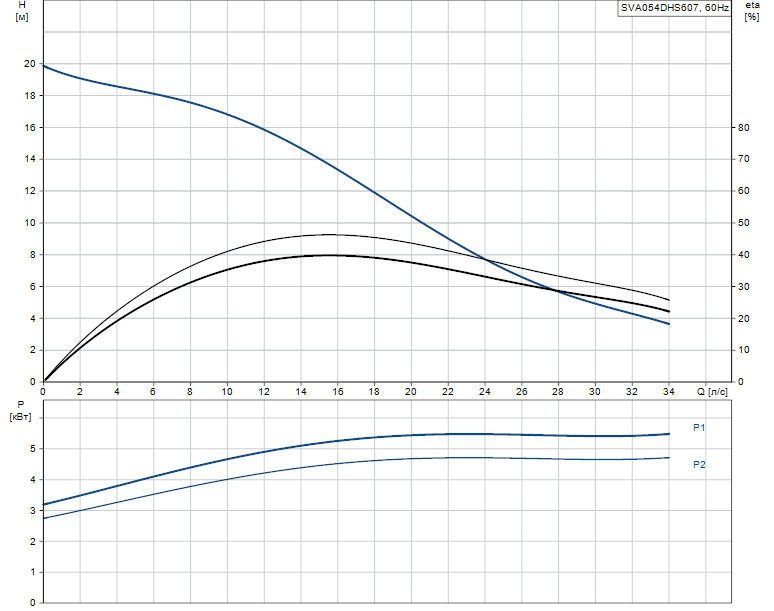

Гидравлические характеристики:

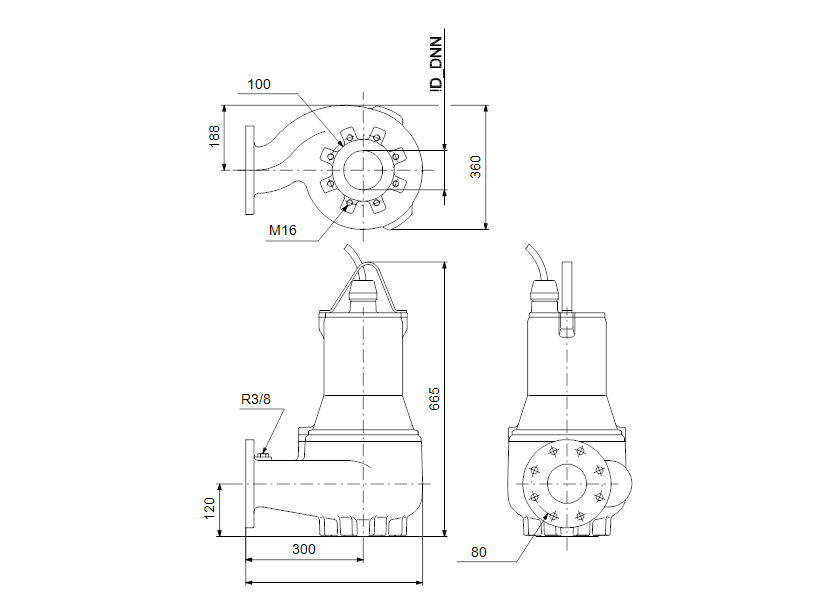

Габаритные размеры:
Деталировка:
Документация:
