Техническое описание:
Grundfos SVA024B1B503, артикул: 96113521 — несамовсасывающий одноступенчатый центробежный насос, предназначенный для перекачивания сточных вод, технологических вод и неочищенных сточных вод, не пропущенных через решетку. Насос предназначен для периодической и непрерывной эксплуатации в погруженном положении. Канализационный насос оборудован погружным электродвигателей и камерой торцевого уплотнение. Для облегчения транспортировки, а также монтажа на месте насос оснащен прочным подъемным кронштейном. При монтаже на автоматической трубной муфте система уплотнения Grundfos SmartSeal обеспечивает герметичное соединение. Соединения трубопроводов обеспечиваются с использованием фланца DIN.
Рабочее колесо насоса предназначено для перекачивания загрязненных жидкостей, в том числе фекального или поверхностного стока, ливневых сточных вод.
Насос может быть установлен в канализационных насосных станциях, резервуарах, колодцах.
См. подробное описание серии |
Технические данные:
Maкс. расход: 21.4 л/с
Макс. гидростатический напор: 11 м
Тип рабочего колеса: SUPERVORTEX
Максимальный размер частицы: 80 мм
Первичное уплотнение вала: SIC-SIC
Вторичное уплотнение вала: SIC-CARBON
Данные на фирменной табличке: 94/9/EC(ATEX)
Охлаждающий кожух: N |
Жидкость:
Максимальная температура жидкости: 40 °C
Плотность: 998.2 кг/м3 |
Материалы:
Корпус насоса: EN-JL1040
Рабочее колесо: EN-JS1050
Электродвигатель: EN-JL1040 |
Данные электрооборудования:
Потребляемая мощность — P1: 2.1 кВт
Номинальная мощность — P2: 1.65 кВт
Частота питающей сети: 50 Hz
Номинальное напряжение: 3 x 415 В
Допуст.откл-е напряж: +10/-10 %
Макс. число пусков в час: 25
Максимальное потребление тока: 4.5 A
Пусковой ток: 29.8 A
Номинальная скорость: 1413 об/м
Количество полюсов: 4
Способ запуска: прямой пуск
Степень защиты (IEC 34-5): IP68
Класс изоляции (IEC 85): F
Взрывозащищенное исполнение: да
Стандарт. Ex-защиты: EN 50014/18 (BASEEFA), class EEx de IIB T3
Защита электродвигателя: KLIXON
Длина кабеля: 8 м
Тип кабеля: H07RN-F AT
Сечение кабеля: 1X7X1,5MM2
Сопротивление изоляции кабеля: 13.3 мОм/м
Winding resistance: 9000 Ohm
R: 9106 Ohm |
Монтаж:
Минимальная температура окружающей среды: -20 °C
Трубное присоединение: DIN
Размер напорного патрубка: 80/100
Допустимое давление: PN 10
Максимальная глубина установки: 20 м
Установка: S
Установка сухая / мокрая: S
Автоматическая трубная муфта: Y
Модельный ряд: 34 |
Управление:
Реле влажности: c реле влажности
Датчик воды в масле: без датчика воды в масле |
|
Другое:
Нетто вес: 73 кг |

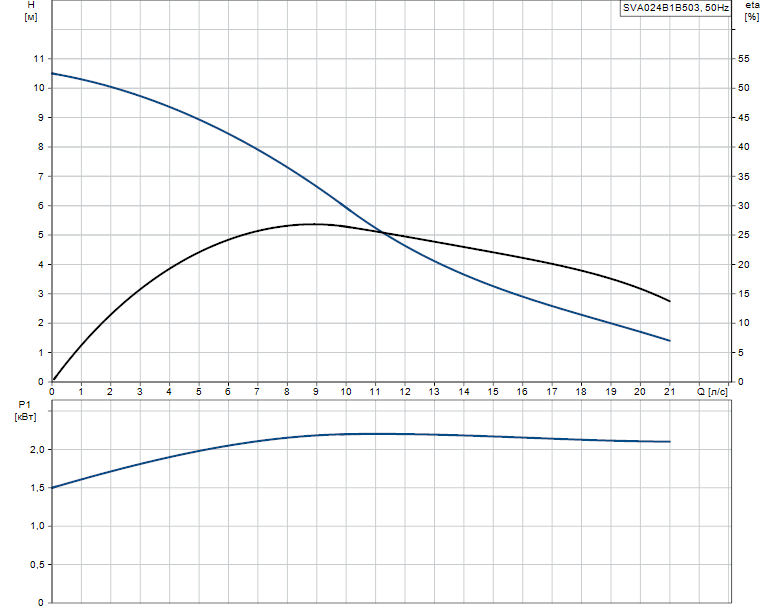

Гидравлические характеристики:

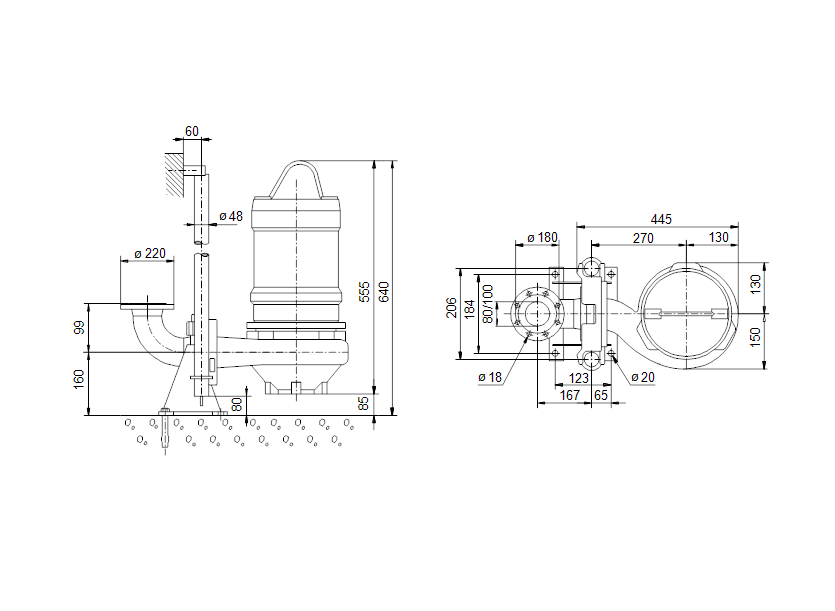

Габаритные размеры:
Деталировка:
Документация:
