Техническое описание:
Grundfos SV084B4611, артикул: 96062641 — несамовсасывающий одноступенчатый центробежный насос, предназначенный для перекачивания сточных вод, технологических вод и неочищенных сточных вод, не пропущенных через решетку. Насос предназначен для периодической и непрерывной эксплуатации в погруженном положении. Канализационный насос оборудован погружным электродвигателей и камерой торцевого уплотнение. Для облегчения транспортировки, а также монтажа на месте насос оснащен прочным подъемным кронштейном. При монтаже на автоматической трубной муфте система уплотнения Grundfos SmartSeal обеспечивает герметичное соединение. Соединения трубопроводов обеспечиваются с использованием фланца DIN.
Рабочее колесо насоса предназначено для перекачивания загрязненных жидкостей, в том числе фекального или поверхностного стока, ливневых сточных вод.
Насос может быть установлен в канализационных насосных станциях, резервуарах, колодцах.
См. подробное описание серии |
Технические данные:
Maкс. расход 55 л/с
Макс. гидростатический напор 21 м
Тип рабочего колеса SUPERVORTEX
Максимальный размер частицы 100 мм
Первичное уплотнение вала SIC-SIC
Вторичное уплотнение вала SIC-CARBON
Охлаждающий кожух N |
Жидкость:
Рабочая жидкость Любая вязкая жидкость
Максимальная температура жидкости 40 °C
Плотность 998.2 кг/м3 |
Материалы:
Корпус насоса EN-JL1040
Рабочее колесо EN-JS1050
Электродвигатель EN-JL1040 |
Данные электрооборудования:
Потребляемая мощность — P1 9.8 кВт
Номинальная мощность — P2 8 кВт
Частота питающей сети 60 Hz
Номинальное напряжение 3 x 460 В
Допуст.откл-е напряж +10/-10 %
Макс. число пусков в час 20
Максимальное потребление тока 14.9 A
Пусковой ток 75 A
Расчетное значение тока без нагрузки 7.6 A
Cos phi — коэф-нт мощности 0.82
Cos phi — коэф. мощности при 1/2 нагрузки 0.63
Номинальная скорость 1728 об/м
КПД двигателя при полной нагрузке 0.82 %
КПД двигателя при 3/4 нагрузки 0.83 %
КПД двигателя при 1/2 нагрузки 0.8 %
Количество полюсов 4
Способ запуска звезда/треуг.
Степень защиты (IEC 34-5) IP68
Класс изоляции (IEC 85) F
Взрывозащищенное исполнение нет
Защита электродвигателя KLIXON
Длина кабеля 10 м
Тип кабеля H07RN-F AT
Сечение кабеля 1X9X1,5MM2
Сопротивление изоляции кабеля 13.3 мОм/м
Winding resistance 2400 Ohm
R 2533 Ohm |
Монтаж:
Минимальная температура окружающей среды -20 °C
Трубное присоединение DIN
Размер напорного патрубка DN 100
Допустимое давление PN 10
Максимальная глубина установки 20 м
Установка S
Установка сухая / мокрая S
Модельный ряд 46 |
Управление:
Реле влажности c реле влажности
Датчик воды в масле без датчика воды в масле |
|
Другое:
Нетто вес 135 кг |

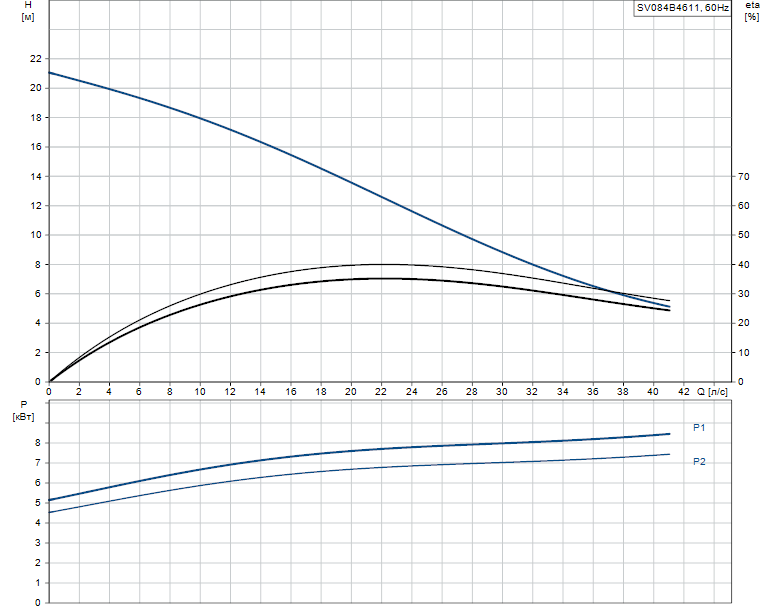

Гидравлические характеристики:

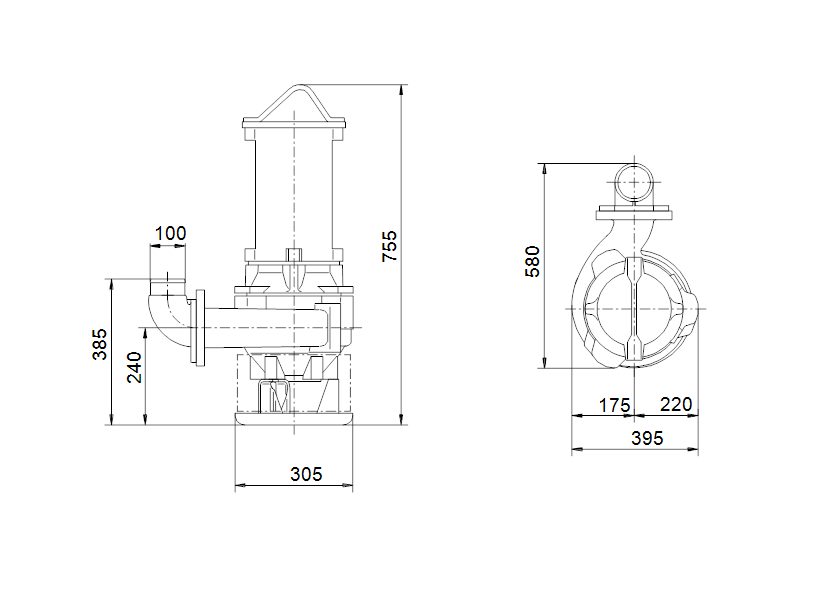

Габаритные размеры:
Деталировка:
Документация:
