Техническое описание:
Grundfos SV034DHU607, артикул: 96249192 — несамовсасывающий одноступенчатый центробежный насос, предназначенный для перекачивания сточных вод, технологических вод и неочищенных сточных вод, не пропущенных через решетку. Насос предназначен для периодической и непрерывной эксплуатации в погруженном положении. Канализационный насос оборудован погружным электродвигателей и камерой торцевого уплотнение. Для облегчения транспортировки, а также монтажа на месте насос оснащен прочным подъемным кронштейном. При монтаже на автоматической трубной муфте система уплотнения Grundfos SmartSeal обеспечивает герметичное соединение. Соединения трубопроводов обеспечиваются с использованием фланца DIN.
Рабочее колесо насоса предназначено для перекачивания загрязненных жидкостей, в том числе фекального или поверхностного стока, ливневых сточных вод.
Насос может быть установлен в канализационных насосных станциях, резервуарах, колодцах.
См. подробное описание серии |
Технические данные:
Maкс. расход: 26.1 л/с
Макс. гидростатический напор: 15 м
Тип рабочего колеса: SUPERVORTEX
Максимальный размер частицы: 80 мм
Первичное уплотнение вала: SIC-SIC
Вторичное уплотнение вала: SIC-CARBON
Охлаждающий кожух: N |
Жидкость:
Диапазон температур жидкости: 0 .. 40 °C
Плотность: 998.2 кг/м3 |
Материалы:
Корпус насоса: EN-JL1040
Рабочее колесо: EN-JS1050
Электродвигатель: EN-JL1040 |
Данные электрооборудования:
Потребляемая мощность — P1: 4 кВт
Номинальная мощность — P2: 3.3 кВт
Частота питающей сети: 60 Hz
Номинальное напряжение: 3 x 220 В
Допуст.откл-е напряж: +10/-10 %
Макс. число пусков в час: 25
Максимальное потребление тока: 13.9 A
Пусковой ток: 100 A
Номинальная скорость: 1756 об/м
Эффективность электродвигателя при полной нагрузке: 0.82 %
Эффективность двигателя при 3/4 нагрузки: 0.81 %
Эффективность электродвигателя при 1/2 нагрузки: 0.8 %
Количество полюсов: 4
Способ запуска: прямой пуск
Степень защиты (IEC 34-5): IP68
Класс изоляции (IEC 85): F
Взрывозащищенное исполнение: нет
Защита электродвигателя: KLIXON
Длина кабеля: 10 м
Тип кабеля: H07RN-F AT
Сечение кабеля: 1X7X2,5MM2
Сопротивление изоляции кабеля: 7.98 мОм/м
Winding resistance: 1360.000 Ohm
R: 1440 Ohm
Cos phi 1/1: 0.76
Cos phi 1/2: 0.62
Cos phi 3/4: 0.7 |
Монтаж:
Диапазон температуры окружающей среды: -20 .. 40 °C
Трубное присоединение: DIN
Размер всасывающего патрубка: DN 100
Размер напорного патрубка: DN 80
Допустимое давление: PN 10
Максимальная глубина установки: 20 м
Установка: U
Установка сухая / мокрая: S
Автоматическая трубная муфта: 96090993
Модельный ряд: 42 |
Управление:
Реле влажности: c реле влажности
Датчик воды в масле: без датчика воды в масле |
|
Другое:
Нетто вес: 105 кг |

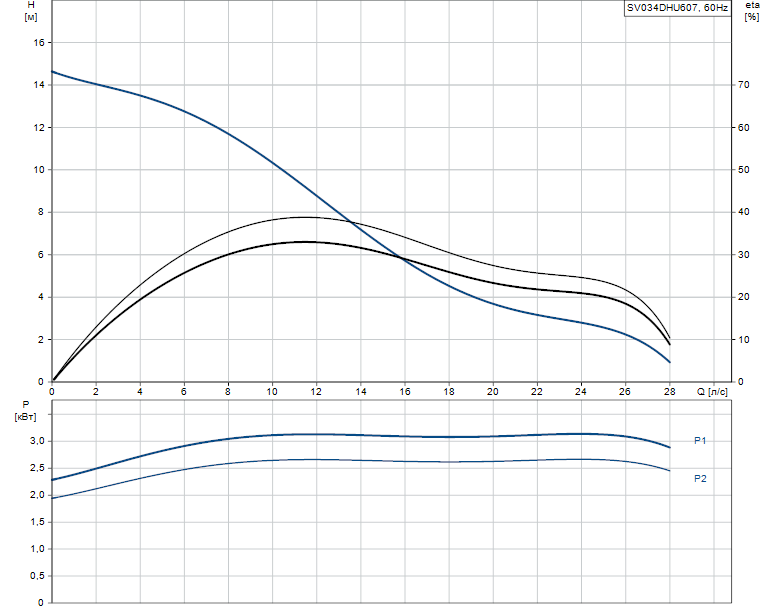

Гидравлические характеристики:

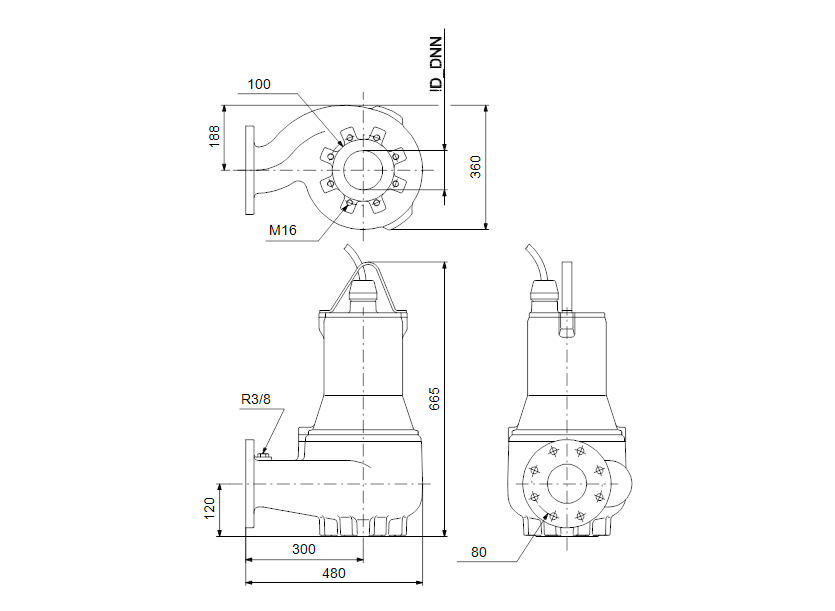

Габаритные размеры:
Деталировка:
Документация:
