Техническое описание:
Grundfos S3.135.500.2300.8.74L.D.576.G.EX.D.61H, артикул: 99156608 — несамовсасывающий одноступенчатый центробежный насос, предназначенный для перекачивания сточных вод, технологических вод и неочищенных сточных вод, не пропущенных через решетку. Насос предназначен для периодической и непрерывной эксплуатации в погруженном положении. Канализационный насос оборудован погружным электродвигателей и камерой торцевого уплотнение. Для облегчения транспортировки, а также монтажа на месте насос оснащен прочным подъемным кронштейном. При монтаже на автоматической трубной муфте система уплотнения Grundfos SmartSeal обеспечивает герметичное соединение. Соединения трубопроводов обеспечиваются с использованием фланца DIN.
Рабочее колесо насоса предназначено для перекачивания загрязненных жидкостей, в том числе фекального или поверхностного стока, ливневых сточных вод.
Насос может быть установлен в канализационных насосных станциях, резервуарах, колодцах.
См. подробное описание серии |
Технические данные:
Maкс. расход 1040 л/с
Макс. гидростатический напор 30 м
Текущий диаметр рабочего колеса 576 мм
Тип рабочего колеса 3-канальный
Максимальный размер частицы 135 мм
Первичное уплотнение вала SIC-SIC
Вторичное уплотнение вала SIC-CARBON
Сертификаты на шильдике CE,EAC,ATEX,IECEx
Охлаждающий кожух Y |
Жидкость:
Рабочая жидкость Любая вязкая жидкость
Диапазон температур жидкости 0 .. 40 °C
Плотность 998.2 кг/м3 |
Материалы:
Корпус насоса Ковкое железо
Корпус насоса EN 1563 EN-GJS-500-7
Корпус насоса AISI ASTM A536 70-50-05
Рабочее колесо Ковкое железо
Рабочее колесо EN 1563 EN-GJS-500-7
Рабочее колесо AISI ASTM A536 70-50-05
Электродвигатель Ковкое железо
Электродвигатель EN 1563 EN-GJS-500-7
Электродвигатель AISI ASTM A536 70-50-05 |
Данные электрооборудования:
Потребляемая мощность — P1 246 кВт
Номинальная мощность — P2 230 кВт
Частота питающей сети 60 Hz
Номинальное напряжение 3 x 460 В
Допуст.откл-е напряж +10/-10 %
Макс. число пусков в час 10
Номинальный ток 386/ A
Максимальное потребление тока 386 A
Пусковой ток 3010 A
Расчетное значение тока без нагрузки 156 A
Номинальная скорость 893 об/м
Эффективность электродвигателя при полной нагрузке 94 %
Эффективность двигателя при 3/4 нагрузки 94 %
Эффективность электродвигателя при 1/2 нагрузки 93 %
Количество полюсов 8
Способ запуска звезда/треуг.
Степень защиты (IEC 34-5) IP68
Класс изоляции (IEC 85) F
Взрывозащищенное исполнение да
Стандарт. Ex-защиты EN60079-0/EN60079-1
Защита электродвигателя KLIXON
Длина кабеля 10 м
Тип кабеля H07RN-F AT
Сечение кабеля 2X4X120MM2+1X10X1,5MM2
Сопротивление изоляции кабеля 0.16 мОм/м
Winding resistance 0.021 Ohm
Cos phi 1/1 0.80
Cos phi 1/2 0.65
Cos phi 3/4 0.75 |
Монтаж:
Диапазон температуры окружающей среды 0 .. 40 °C
Стандарт трубного присоединения DIN
Размер всасывающего патрубка DN 500
Размер напорного патрубка DN 500
Допустимое давление PN 10
Максимальная глубина установки 20 м
Установка D
Установка сухая / мокрая DRY
Вертикальная установка 96256024
Модельный ряд 74 |
Управление:
Реле влажности c реле влажности
Датчик воды в масле с датчиком воды в масле |
|
Другое:
Нетто вес 3320 кг
Вес(Брутто) 3570 кг |

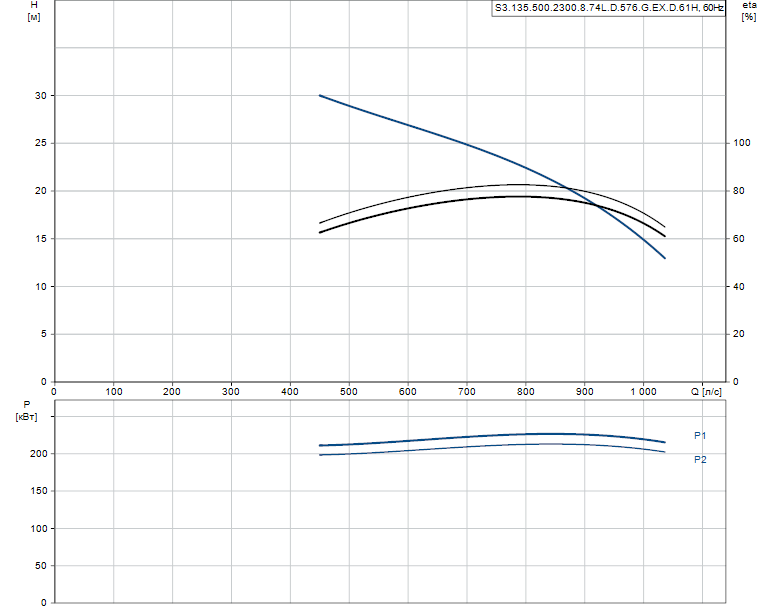

Гидравлические характеристики:

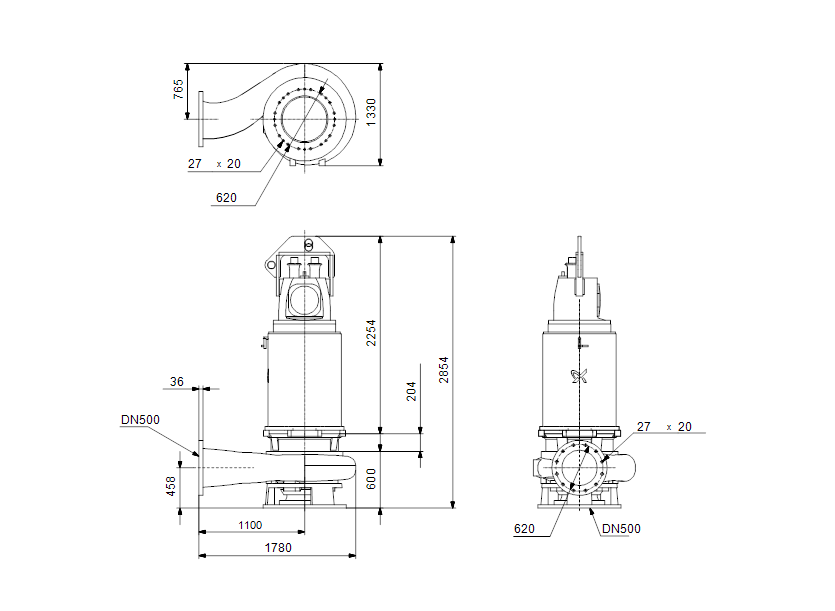

Габаритные размеры:
Деталировка:
Документация:
