Насос Grundfos S3.135.500.2000.6.74L.H.513.G.N.D.51D артикул: 96981006

Артикул: 96981006

Стоимость: по запросу

Срок поставки: по запросу

Условия доставки см. в разделе: Оплата и доставка

[su_button target=»blank» style=»flat» background=»#61ce70″ icon=»icon: angle-right» class=»popmake-11693″]Отправить запрос[/su_button]

Техническое описание:

Grundfos S3.135.500.2000.6.74L.H.513.G.N.D.51D, артикул: 96981006 — несамовсасывающий одноступенчатый центробежный насос, предназначенный для перекачивания сточных вод, технологических вод и неочищенных сточных вод, не пропущенных через решетку. Насос предназначен для периодической и непрерывной эксплуатации в погруженном положении. Канализационный насос оборудован погружным электродвигателей и камерой торцевого уплотнение. Для облегчения транспортировки, а также монтажа на месте насос оснащен прочным подъемным кронштейном. При монтаже на автоматической трубной муфте система уплотнения Grundfos SmartSeal обеспечивает герметичное соединение. Соединения трубопроводов обеспечиваются с использованием фланца DIN.
Рабочее колесо насоса предназначено для перекачивания загрязненных жидкостей, в том числе фекального или поверхностного стока, ливневых сточных вод.

Насос может быть установлен в канализационных насосных станциях, резервуарах, колодцах.

См. подробное описание серии

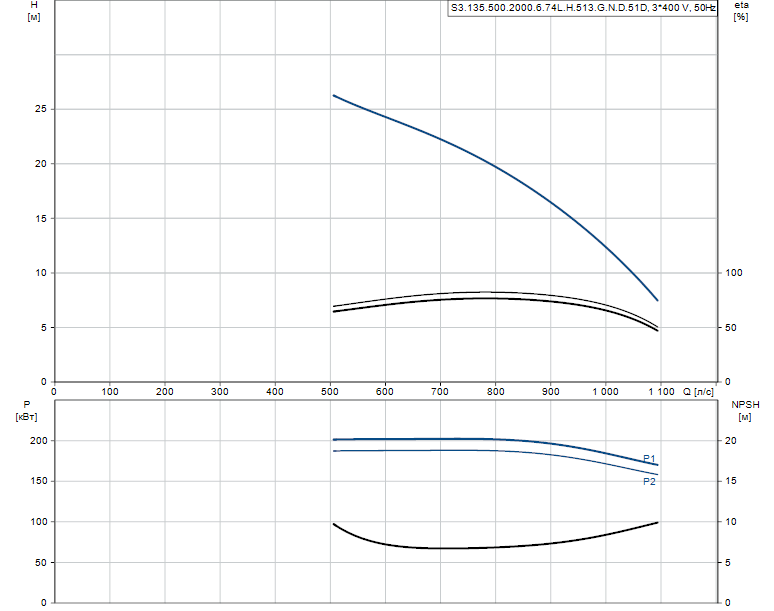

Технические данные:

Maкс. расход 1090 л/с
Макс. гидростатический напор 26 м
Текущий диаметр рабочего колеса 513 мм
Тип рабочего колеса 3-канальный
Максимальный размер частицы 135 мм
Первичное уплотнение вала SIC-SIC
Вторичное уплотнение вала SIC-CARBON
Сертификаты на шильдике CE, EAC
Допуски по рабочим хар-кам ISO9906:2012 3B
Охлаждающий кожух Y

Жидкость:

Рабочая жидкость Любая вязкая жидкость
Диапазон температур жидкости 0 .. 40 °C
Плотность 998.2 кг/м3

Материалы:

Корпус насоса Ковкое железо
Корпус насоса EN 1563 EN-GJS-500-7
Корпус насоса AISI 80-55-06
Рабочее колесо Ковкое железо
Рабочее колесо EN 1563 EN-GJS-500-7
Рабочее колесо AISI 80-55-06
Электродвигатель Чугун
Электродвигатель EN 1561 EN-GJL-250
Электродвигатель AISI A48 30

Данные электрооборудования:

Потребляемая мощность — P1 215 кВт
Номинальная мощность — P2 200 кВт
Частота питающей сети 50 Hz
Номинальное напряжение 3 x 380-415/660-719 В
Допуст.откл-е напряж +10/-10 %
Макс. число пусков в час 10
Номинальный ток 376-353-344/217-205-199 A
Максимальное потребление тока 353 A
Пусковой ток 2430 A
Расчетное значение тока без нагрузки 90 A
Номинальная скорость 990 об/м
Эффективность электродвигателя при полной нагрузке 93 %
Эффективность двигателя при 3/4 нагрузки 93 %
Эффективность электродвигателя при 1/2 нагрузки 93 %
Количество полюсов 6
Способ запуска звезда/треуг.
Степень защиты (IEC 34-5) IP68
Класс изоляции (IEC 85) F
Взрывозащищенное исполнение нет
Стандарт. Ex-защиты N
Защита электродвигателя KLIXON
Длина кабеля 10 м
Тип кабеля H07RN-F AT
Сечение кабеля 2X4X120MM2+1X10X1,5MM2
Сопротивление изоляции кабеля 0.16 мОм/м
Winding resistance 0.024 Ohm
Cos phi 1/1 0.88
Cos phi 1/2 0.80
Cos phi 3/4 0.86

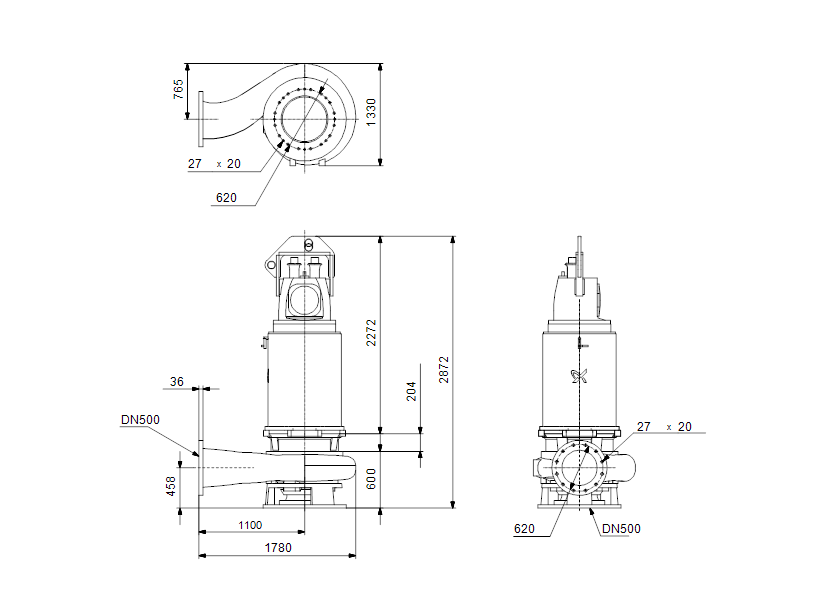

Монтаж:

Диапазон температуры окружающей среды 0 .. 40 °C
Трубное присоединение DIN
Размер всасывающего патрубка DN 500
Размер напорного патрубка DN 500
Допустимое давление PN 10
Максимальная глубина установки 20 м
Установка Н
Установка сухая / мокрая DRY
Горизонт. установка 97500949
Модельный ряд 74
