Техническое описание:
Grundfos S3.135.500.1800.6.72L.H.500.G.N.D.518, артикул: 96856727 — несамовсасывающий одноступенчатый центробежный насос, предназначенный для перекачивания сточных вод, технологических вод и неочищенных сточных вод, не пропущенных через решетку. Насос предназначен для периодической и непрерывной эксплуатации в погруженном положении. Канализационный насос оборудован погружным электродвигателей и камерой торцевого уплотнение. Для облегчения транспортировки, а также монтажа на месте насос оснащен прочным подъемным кронштейном. При монтаже на автоматической трубной муфте система уплотнения Grundfos SmartSeal обеспечивает герметичное соединение. Соединения трубопроводов обеспечиваются с использованием фланца DIN.
Рабочее колесо насоса предназначено для перекачивания загрязненных жидкостей, в том числе фекального или поверхностного стока, ливневых сточных вод.
Насос может быть установлен в канализационных насосных станциях, резервуарах, колодцах.
См. подробное описание серии |
Технические данные:
Maкс. расход: 1070 л/с
Макс. гидростатический напор: 24.9 м
Текущий диаметр рабочего колеса: 500 мм
Тип рабочего колеса: 3-канальный
Максимальный размер частицы: 135 мм
Первичное уплотнение вала: SIC-SIC
Вторичное уплотнение вала: SIC-CARBON
Допуски по рабочим хар-кам: ISO9906:2012 3B
Охлаждающий кожух: Y |
Жидкость:
Диапазон температур жидкости: 0 .. 40 °C
Плотность: 998.2 кг/м3 |
Материалы:
Корпус насоса: Чугун с шаровидным графитом
Корпус насоса: EN 1563 EN-GJS-500-7
Корпус насоса: AISI A48 30
Рабочее колесо: Чугун с шаровидным графитом
Рабочее колесо: EN 1563 EN-GJS-500-7
Рабочее колесо: AISI A48 30
Электродвигатель: Чугун
Электродвигатель: EN 1561 EN-GJL-250
Электродвигатель: AISI A48 30 |
Данные электрооборудования:
Потребляемая мощность — P1: 194 кВт
Номинальная мощность — P2: 180 кВт
Частота питающей сети: 50 Hz
Номинальное напряжение: 3 x 380-400/660-690 В
Допуст.откл-е напряж: +10/-10 %
Макс. число пусков в час: 15
Номинальный ток: 351-341-0/202-198-0 A
Максимальное потребление тока: 341 A
Пусковой ток: 1850 A
Расчетное значение тока без нагрузки: 125 A
Номинальная скорость: 986 об/м
Эффективность электродвигателя при полной нагрузке: 93 %
Эффективность двигателя при 3/4 нагрузки: 94 %
Эффективность электродвигателя при 1/2 нагрузки: 93 %
Количество полюсов: 6
Способ запуска: звезда/треуг.
Степень защиты (IEC 34-5): IP68
Класс изоляции (IEC 85): F
Взрывозащищенное исполнение: нет
Стандарт. Ex-защиты: N
Защита электродвигателя: KLIXON
Длина кабеля: 10 м
Тип кабеля: H07RN-F AT
Сечение кабеля: 2X4X95MM2+1X10X1,5MM2
Сопротивление изоляции кабеля: 0.21 мОм/м
Winding resistance: 0.024 Ohm
Cos phi 1/1: 0.82
Cos phi 1/2: 0.69
Cos phi 3/4: 0.78 |
Монтаж:
Максимальная температура окружающей среды: 40 °C
Трубное присоединение: DIN
Размер всасывающего патрубка: DN 500
Размер напорного патрубка: DN 500
Допустимое давление: PN 10
Максимальная глубина установки: 20 м
Установка: Н
Установка сухая / мокрая: D
Горизонт. установка: 96256032
Модельный ряд: 72 |
Управление:
Реле влажности: c реле влажности
Датчик воды в масле: с датчиком воды в масле |
|
Другое:
Нетто вес: 2700 кг
Вес(Брутто): 2760 кг |

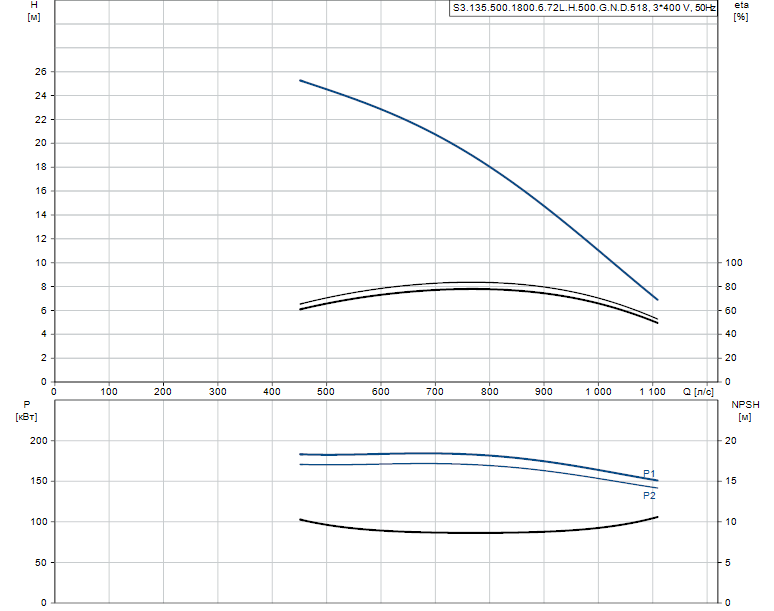

Гидравлические характеристики:

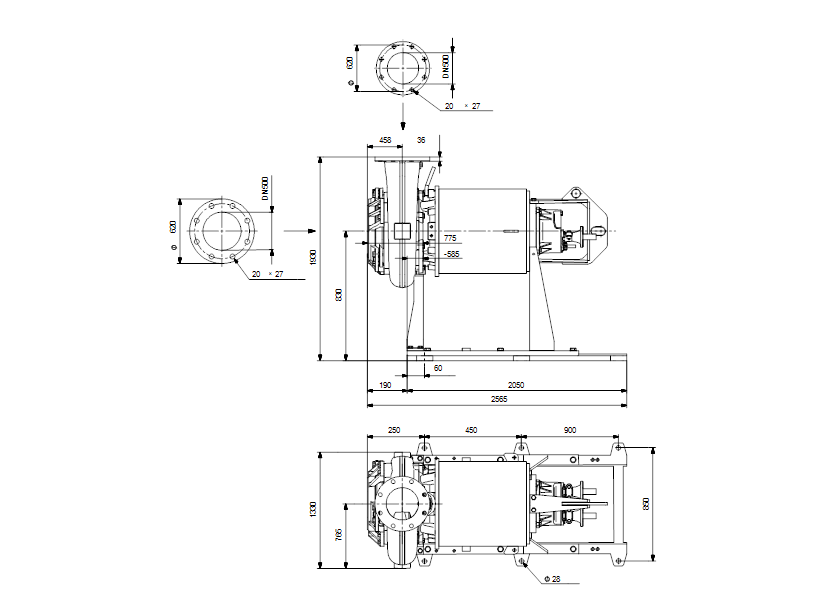

Габаритные размеры:
Деталировка:
Документация:
