Насос Grundfos S3.135.500.1500.8.72L.H.517.G.EX.D.61G артикул: 97686066

Погружной канализационный насос Grundfos S3.135.500.1500.8.72L.H.517.G.EX.D.61G, артикул: 97686066

Погружной канализационный насос Grundfos S3.135.500.1500.8.72L.H.517.G.EX.D.61G, артикул: 97686066

Артикул: 97686066

Стоимость: по запросу

Срок поставки: по запросу



Условия доставки см. в разделе: Оплата и доставка

Отправить запрос

Техническое описание:

Grundfos S3.135.500.1500.8.72L.H.517.G.EX.D.61G, артикул: 97686066 — несамовсасывающий одноступенчатый центробежный насос, предназначенный для перекачивания сточных вод, технологических вод и неочищенных сточных вод, не пропущенных через решетку. Насос предназначен для периодической и непрерывной эксплуатации в погруженном положении. Канализационный насос  оборудован  погружным электродвигателей и камерой торцевого уплотнение. Для облегчения транспортировки, а также монтажа на месте насос оснащен прочным подъемным кронштейном. При монтаже на автоматической трубной муфте система уплотнения Grundfos SmartSeal обеспечивает герметичное соединение. Соединения трубопроводов обеспечиваются с использованием фланца DIN.
Рабочее колесо насоса предназначено для перекачивания загрязненных жидкостей, в том числе фекального или поверхностного стока, ливневых сточных вод.

Насос может быть установлен в канализационных насосных станциях, резервуарах, колодцах.

См. подробное описание серии

Технические данные:

Maкс. расход: 1010 л/с
Макс. гидростатический напор: 21.8 м
Текущий диаметр рабочего колеса: 517 мм
Тип рабочего колеса: 3-канальный
Максимальный размер частицы: 135 мм
Первичное уплотнение вала: SIC-SIC
Вторичное уплотнение вала: SIC-CARBON
Допуски по рабочим хар-кам: ISO9906:2012 3B
Охлаждающий кожух: Y

Жидкость:

Диапазон температур жидкости: 0 .. 40 °C
Плотность: 998.2 кг/м3

Материалы:

Корпус насоса: Чугун с шаровидным графитом
Корпус насоса: EN 1563 EN-GJS-500-7
Корпус насоса: AISI A48 30
Рабочее колесо: Чугун с шаровидным графитом
Рабочее колесо: EN 1563 EN-GJS-500-7
Рабочее колесо: AISI A48 30
Электродвигатель: Чугун
Электродвигатель: EN 1561 EN-GJL-250
Электродвигатель: AISI A48 30

Данные электрооборудования:

Потребляемая мощность — P1: 161 кВт
Номинальная мощность — P2: 150 кВт
Частота питающей сети: 60 Hz
Номинальное напряжение: 3 x 380/660 В
Допуст.откл-е напряж: +10/-10 %
Макс. число пусков в час: 15
Номинальный ток: 327/189 A
Максимальное потребление тока: 327 A
Пусковой ток: 2520 A
Расчетное значение тока без нагрузки: 177 A
Номинальная скорость: 890 об/м
Эффективность электродвигателя при полной нагрузке: 93 %
Эффективность двигателя при 3/4 нагрузки: 93 %
Эффективность электродвигателя при 1/2 нагрузки: 92 %
Количество полюсов: 8
Способ запуска: звезда/треуг.
Степень защиты (IEC 34-5): IP68
Класс изоляции (IEC 85): F
Взрывозащищенное исполнение: да
Стандарт. Ex-защиты: Y
Защита электродвигателя: KLIXON
Длина кабеля: 10 м
Тип кабеля: H07RN-F AT
Сечение кабеля: 2X4X95MM2+1X10X1,5MM2
Сопротивление изоляции кабеля: 0.21 мОм/м
Winding resistance: 0.024 Ohm
Cos phi 1/1: 0.75
Cos phi 1/2: 0.55
Cos phi 3/4: 0.68

Монтаж:

Максимальная температура окружающей среды: 40 °C
Трубное присоединение: DIN
Размер всасывающего патрубка: DN 500
Размер напорного патрубка: DN 500
Допустимое давление: PN 10
Максимальная глубина установки: 20 м
Установка: Н
Установка сухая / мокрая: D
Горизонт. установка: 96256032
Модельный ряд: 72

Управление:

Реле влажности: c реле влажности
Датчик воды в масле: с датчиком воды в масле



Другое:

Нетто вес: 2710 кг
Вес(Брутто): 2770 кг

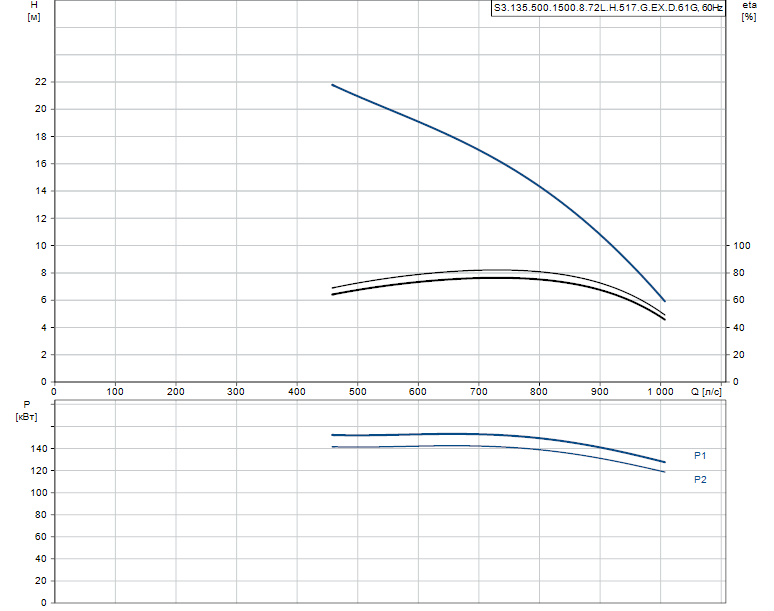

Гидравлические характеристики:

Гидравлические характеристики насоса Grundfos S3.135.500.1500.8.72L.H.517.G.EX.D.61G артикул: 97686066

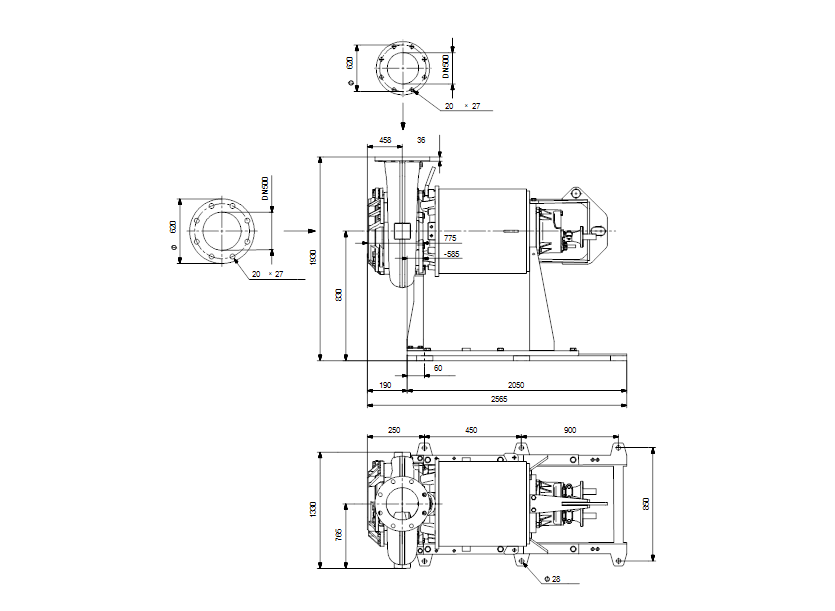

Габаритные размеры:

Габаритные размеры насоса Grundfos S3.135.500.1500.8.72L.H.517.G.EX.D.61G артикул: 97686066

Деталировка:

Деталировка насоса Grundfos S3.135.500.1500.8.72L.H.517.G.EX.D.61G артикул: 97686066

Документация:

Каталог 62,66 и 70 типоразмеры
Каталог 72, 74 и 78 типоразмеры
Опросный лист
Сертификат соответствия ТС ТР
