Насос Grundfos S3.135.500.1250.8.72L.D.542.G.N.D.518 артикул: 96856818

Погружной канализационный насос Grundfos S3.135.500.1250.8.72L.D.542.G.N.D.518, артикул: 96856818

Погружной канализационный насос Grundfos S3.135.500.1250.8.72L.D.542.G.N.D.518, артикул: 96856818

Артикул: 96856818

Стоимость: по запросу

Срок поставки: по запросу



Условия доставки см. в разделе: Оплата и доставка

Отправить запрос

Техническое описание:

Grundfos S3.135.500.1250.8.72L.D.542.G.N.D.518, артикул: 96856818 — несамовсасывающий одноступенчатый центробежный насос, предназначенный для перекачивания сточных вод, технологических вод и неочищенных сточных вод, не пропущенных через решетку. Насос предназначен для периодической и непрерывной эксплуатации в погруженном положении. Канализационный насос  оборудован  погружным электродвигателей и камерой торцевого уплотнение. Для облегчения транспортировки, а также монтажа на месте насос оснащен прочным подъемным кронштейном. При монтаже на автоматической трубной муфте система уплотнения Grundfos SmartSeal обеспечивает герметичное соединение. Соединения трубопроводов обеспечиваются с использованием фланца DIN.
Рабочее колесо насоса предназначено для перекачивания загрязненных жидкостей, в том числе фекального или поверхностного стока, ливневых сточных вод.

Насос может быть установлен в канализационных насосных станциях, резервуарах, колодцах.

См. подробное описание серии

Технические данные:

Maкс. расход 950 л/с
Макс. гидростатический напор 16.8 м
Текущий диаметр рабочего колеса 542 мм
Тип рабочего колеса 3-канальный
Максимальный размер частицы 135 мм
Первичное уплотнение вала SIC-SIC
Вторичное уплотнение вала SIC-CARBON
Допуски по рабочим хар-кам ISO9906:2012 3B
Охлаждающий кожух Y

Жидкость:

Рабочая жидкость Любая вязкая жидкость
Диапазон температур жидкости 0 .. 40 °C
Плотность 998.2 кг/м3

Материалы:

Корпус насоса Чугун с шаровидным графитом
Корпус насоса EN 1563 EN-GJS-500-7
Корпус насоса AISI A48 30
Рабочее колесо Чугун с шаровидным графитом
Рабочее колесо EN 1563 EN-GJS-500-7
Рабочее колесо AISI A48 30
Электродвигатель Чугун
Электродвигатель EN 1561 EN-GJL-250
Электродвигатель AISI A48 30

Данные электрооборудования:

Потребляемая мощность — P1 134 кВт
Номинальная мощность — P2 125 кВт
Частота питающей сети 50 Hz
Номинальное напряжение 3 x 380-400/660-690 В
Допуст.откл-е напряж +10/-10 %
Макс. число пусков в час 15
Номинальный ток 250-253-0/144-147-0 A
Максимальное потребление тока 253 A
Пусковой ток 1710 A
Расчетное значение тока без нагрузки 134 A
Номинальная скорость 740 об/м
Эффективность электродвигателя при полной нагрузке 93 %
Эффективность двигателя при 3/4 нагрузки 93 %
Эффективность электродвигателя при 1/2 нагрузки 93 %
Количество полюсов 8
Способ запуска звезда/треуг.
Степень защиты (IEC 34-5) IP68
Класс изоляции (IEC 85) F
Взрывозащищенное исполнение нет
Стандарт. Ex-защиты N
Защита электродвигателя KLIXON
Длина кабеля 10 м
Тип кабеля H07RN-F AT
Сечение кабеля 2X4X95MM2+1X10X1,5MM2
Сопротивление изоляции кабеля 0.21 мОм/м
Winding resistance 0.038 Ohm
Cos phi 1/1 0.77
Cos phi 1/2 0.60
Cos phi 3/4 0.70

Монтаж:

Максимальная температура окружающей среды 40 °C
Трубное присоединение DIN
Размер всасывающего патрубка DN 500
Размер напорного патрубка DN 500
Допустимое давление PN 10
Максимальная глубина установки 20 м
Установка D
Установка сухая / мокрая D
Вертикальная установка 96256024
Модельный ряд 72

Управление:

Реле влажности c реле влажности
Датчик воды в масле с датчиком воды в масле



Другое:

Нетто вес 2370 кг
Вес(Брутто) 2490 кг

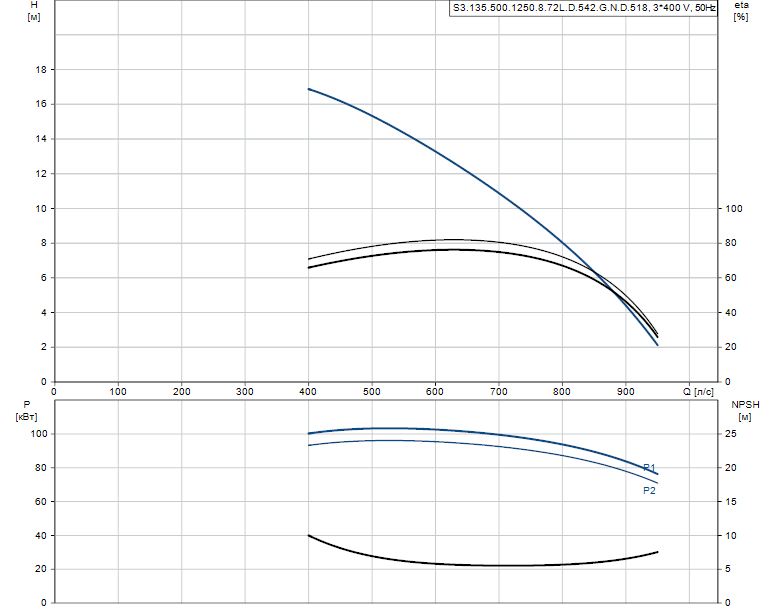

Гидравлические характеристики:

Гидравлические характеристики насоса Grundfos S3.135.500.1250.8.72L.D.542.G.N.D.518 артикул: 96856818

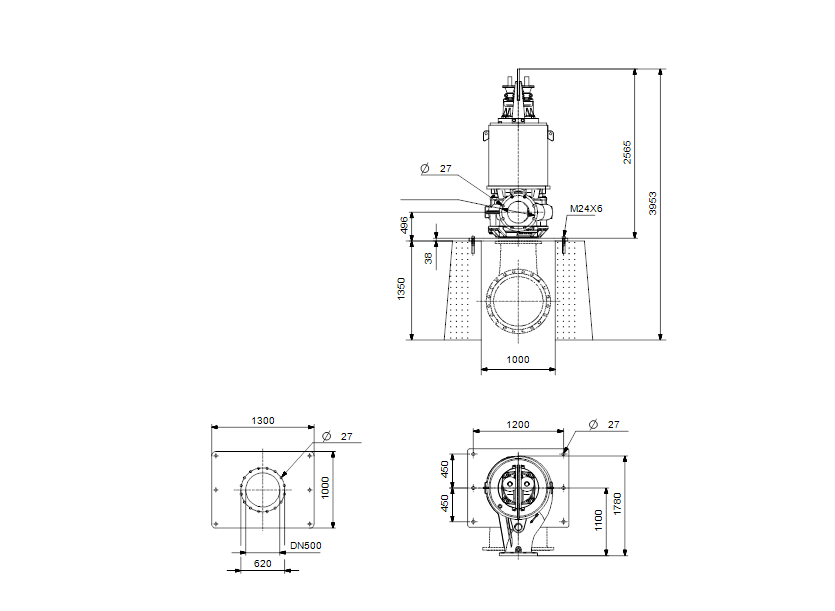

Габаритные размеры:

Габаритные размеры насоса Grundfos S3.135.500.1250.8.72L.D.542.G.N.D.518 артикул: 96856818

Деталировка:

Деталировка насоса Grundfos S3.135.500.1250.8.72L.D.542.G.N.D.518 артикул: 96856818

Документация:

Каталог 62,66 и 70 типоразмеры
Каталог 72, 74 и 78 типоразмеры
Опросный лист
Сертификат соответствия ТС ТР
