Канализационная насосная установка Grundfos MDV.80.80.92.2.51D/450.SE, артикул: 96746285

Артикул: 96746285

Стоимость: 22596 19206,6 руб. с НДС

Срок поставки: по запросу

Масса Брутто: 561,484 кг

Объем упаковки: 2,554 м³

Габариты упаковки (ДхШхВ), мм: 1200х1600х1330

Условия доставки см. в разделе: Оплата и доставка

[su_button target=»blank» style=»flat» background=»#61ce70″ icon=»icon: angle-right» class=»popmake-11693″]Отправить запрос[/su_button]

Grundfos MDV.80.80.92.2.51D/450.SE артикул: 96746285 — компактная канализационная насосная станция для сточных вод состоит из одного или двух баков объемом 450 л, двух горизонтальных погружных насосов серии SE/SL для сточных вод, вкл.контроллер, аналоговый датчик уровня и возможность подключения принадлежностей.

Бак на 450 л изготовлен из герметичной, коррозионно стойкого полиэтилена и не пропускает газы и запахи. Он снабжен:

• Тремя горизонтальными входными патрубками DN150 с одинарным уплотнением,
• Вертикальными входными соединительными патрубками DN 100,
• Вертикальными соединительными патрубками DN75 с гибкими штуцерами и зажимами для вентиляции.
• Два горизонтальных соединительных патрубка DN40 с соеденительной частью и зажимом для ручного мембранного насоса (принадлежность).

Бак специальной формы внутри разработан и запатентованной для того, чтобы избежать осаждения грязи и уменьшения количества остаточной воды. Для использования дополнительной накопительной емкости предусмотрены 4 соеденительных патрубка DN150 размещенных по бокам.

Горизонтальные насосы для сточных вод с одноканальным рабочим колесом или рабочим колесом типа Vortex в соответствии с запросом:

• Свободный проход до 80 мм для надежной работы без заклинивания
• Уникальная система зажимов для демонтажа гидравлической и моторной части в течение одной минуты,
• Водонепроницаемый кабельный разъем из нержавеющей стали для легкого технического обслуживания и ремонта,
• Двойные картриджные уплотнения вала для легкого технического обслуживания и ремонта, — электродвигатель с тепловым выключателем внутри обмотки

См. подробное описание серии

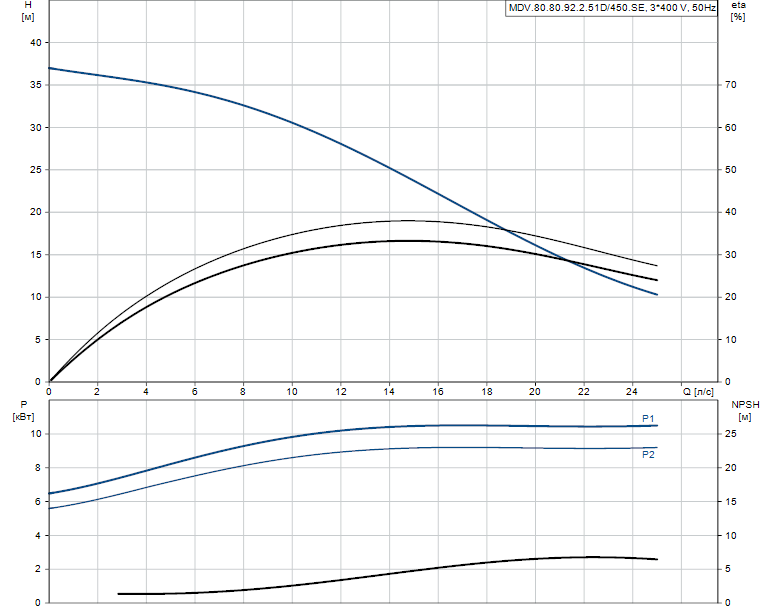

Технические данные:

Maкс. расход: 25 л/с
Макс. гидростатический напор: 37 м
Тип рабочего колеса: VORTEX
Максимальный размер частицы: 80 мм
Первичное уплотнение вала: SIC/SIC
Вторичное уплотнение вала: CARBON/CERAMICS
Макс. гидравлическое КПД: 39 %

Жидкость:

Максимальная температура жидкости: 40 °C
Плотность: 998.2 кг/м3

Материалы:

Корпус насоса: Чугун GG20
Корпус насоса: EN-JL1030
Рабочее колесо: Чугун GG20
Рабочее колесо: EN-JL1030

Данные электрооборудования:

Потребляемая мощность — P1: 2 x 10.5 кВт
Номинальная мощность — P2: 2 x 9.2 кВт
Частота питающей сети: 50 Hz
Номинальное напряжение: 3 x 380-415 В
Допуст.откл-е напряж: +6/-10 %
Макс. число пусков в час: 60
Номинальный ток: 18 A
Расчетное значение тока от 3/4 нагрузки: 13.4 A
Расчетное значение тока от 1/2 нагрузки: 10 A
Пусковой ток: 162 A
Расчетное значение тока без нагрузки: 5.6 A
Cos phi — коэф. мощности при 0 нагрузке: 0.16
Cos phi — коэф. мощности при 3/4 нагрузки: 0.85
Cos phi — коэф. мощности при 1/2 нагрузки: 0.78
Номинальная скорость: 2935 об/м
Крутящий момент заторможенного ротора: 69 Нм
Распределение крутящего момента: 99 Нм
Момент инерции: 0.0334 кг м3
КПД двигателя при полной нагрузке: 87.6 %
КПД двигателя при 3/4 нагрузки: 87.4 %
КПД двигателя при 1/2 нагрузки: 85.4 %
Количество полюсов: 2
Способ запуска: пуск ‘звезда-треугольник’
Степень защиты (IEC 34-5): IP68
Класс изоляции (IEC 85): F
Защита электродвигателя: ТЕРМОВЫКЛЮЧАТЕЛЬ
Длина кабеля: 10 м
Тип кабеля: H07RN-F

Монтаж:

Максимальная температура окружающей среды: 40 °C
Выход насоса: 80
Максимальная глубина установки: 2 м

Другое:

Реле влажности: без реле влажности
Датчик воды в масле: без датчика воды в масле
Режим работы: S1/S3 50%,1MIN.

Общий объём резервуара(ов): 450 л
Общий эффективный объем бака с вх. отверстием 180мм: 120 л
Общий эффективный объем бака с вх. отверстием 250 мм: 240 л

Cтрана происхождения: DE
ТН ВЭД ЕАЭС Код: 8413702100
