Канализационная насосная установка Grundfos MDV.80.80.75.2.51D/450.SE, артикул: 96741485

Артикул: 96741485

Стоимость: 19066,8 16206,78 руб. с НДС

Срок поставки: по запросу

Масса Брутто: 462,484 кг

Объем упаковки: 2,554 м³

Габариты упаковки (ДхШхВ), мм: 1200х1600х1330

Условия доставки см. в разделе: Оплата и доставка

[su_button target=»blank» style=»flat» background=»#61ce70″ icon=»icon: angle-right» class=»popmake-11693″]Отправить запрос[/su_button]

Техническое описание:

Grundfos MDV.80.80.75.2.51D/450.SE артикул: 96741485 — компактная канализационная насосная станция для сточных вод состоит из одного или двух баков объемом 450 л, двух горизонтальных погружных насосов серии SE/SL для сточных вод, вкл.контроллер, аналоговый датчик уровня и возможность подключения принадлежностей.

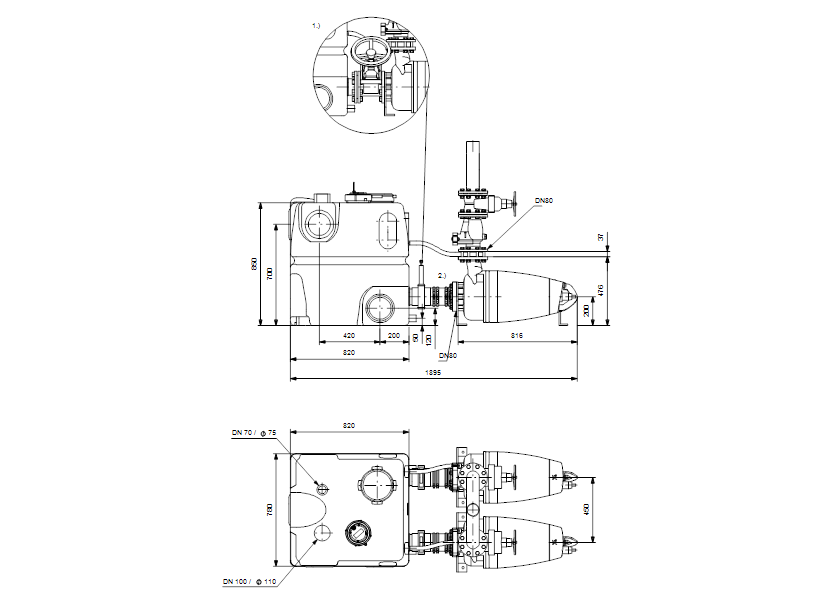

Бак на 450 л изготовлен из герметичной, коррозионно стойкого полиэтилена и не пропускает газы и запахи. Он снабжен:

Тремя горизонтальными входными патрубками DN150 с одинарным уплотнением,
Вертикальными входными соединительными патрубками DN 100,
Вертикальными соединительными патрубками DN75 с гибкими штуцерами и зажимами для вентиляции.
Два горизонтальных соединительных патрубка DN40 с соеденительной частью и зажимом для ручного мембранного насоса (принадлежность).

Бак специальной формы внутри разработан и запатентованной для того, чтобы избежать осаждения грязи и уменьшения количества остаточной воды. Для использования дополнительной накопительной емкости предусмотрены 4 соеденительных патрубка DN150 размещенных по бокам.

Горизонтальные насосы для сточных вод с одноканальным рабочим колесом или рабочим колесом типа Vortex в соответствии с запросом:

Свободный проход до 80 мм для надежной работы без заклинивания
Уникальная система зажимов для демонтажа гидравлической и моторной части в течение одной минуты,
Водонепроницаемый кабельный разъем из нержавеющей стали для легкого технического обслуживания и ремонта,
Двойные картриджные уплотнения вала для легкого технического обслуживания и ремонта, — электродвигатель с тепловым выключателем внутри обмотки

См. подробное описание серии

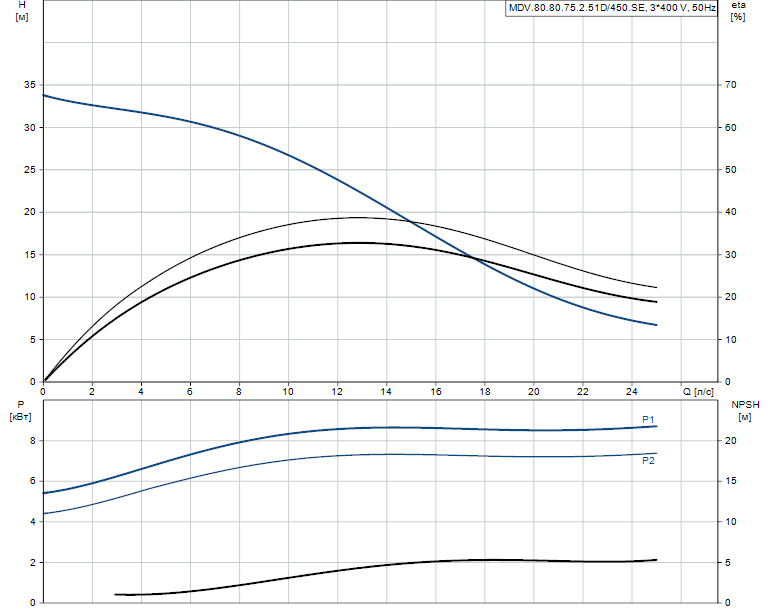

Технические данные:

Maкс. расход 25 л/с
Макс. гидростатический напор 33.8 м
Тип рабочего колеса VORTEX
Максимальный размер частицы 80 мм
Первичное уплотнение вала SIC/SIC
Вторичное уплотнение вала CARBON/CERAMICS
Макс. гидравлическое КПД 39 %

Жидкость:

Рабочая жидкость Любая вязкая жидкость
Максимальная температура жидкости 40 °C
Плотность 998.2 кг/м3

Материалы:

Корпус насоса Чугун GG20
Корпус насоса EN-JL1030
Рабочее колесо Чугун GG20
Рабочее колесо EN-JL1030

Данные электрооборудования:

Потребляемая мощность — P1 2 x 8.9 кВт
Номинальная мощность — P2 2 x 7.5 кВт
Частота питающей сети 50 Hz
Номинальное напряжение 3 x 380-415 В
Допуст.откл-е напряж +6/-10 %
Макс. число пусков в час 60
Номинальный ток 16.2 A
Расчетное значение тока от 3/4 нагрузки 12.7 A
Расчетное значение тока от 1/2 нагрузки 10.4 A
Пусковой ток 152 A
Расчетное значение тока без нагрузки 7.8 A
Cos phi — коэф. мощности при 0 нагрузке 0.14
Cos phi — коэф. мощности при 3/4 нагрузки 0.76
Cos phi — коэф. мощности при 1/2 нагрузки 0.65
Номинальная скорость 2940 об/м
Крутящий момент заторможенного ротора 80 Нм
Распределение крутящего момента 112 Нм
Момент инерции 0.0126 кг м3
КПД двигателя при полной нагрузке 84.8 %
КПД двигателя при 3/4 нагрузки 83.8 %
КПД двигателя при 1/2 нагрузки 80.1 %
Количество полюсов 2
Способ запуска пуск ‘звезда-треугольник’
Степень защиты (IEC 34-5) IP68
Класс изоляции (IEC 85) F
Защита электродвигателя ТЕРМОВЫКЛЮЧАТЕЛЬ
Длина кабеля 10 м
Тип кабеля H07RN-F
