Техническое описание:
|
Grundfos MDV.65.80.22.2.50D/450.SE артикул: 96102274 — компактная канализационная насосная станция для сточных вод состоит из одного или двух баков объемом 450 л, двух горизонтальных погружных насосов серии SE/SL для сточных вод, вкл.контроллер, аналоговый датчик уровня и возможность подключения принадлежностей.
Бак на 450 л изготовлен из герметичной, коррозионно стойкого полиэтилена и не пропускает газы и запахи. Он снабжен:
- Тремя горизонтальными входными патрубками DN150 с одинарным уплотнением,
- Вертикальными входными соединительными патрубками DN 100,
- Вертикальными соединительными патрубками DN75 с гибкими штуцерами и зажимами для вентиляции.
- Два горизонтальных соединительных патрубка DN40 с соеденительной частью и зажимом для ручного мембранного насоса (принадлежность).
Бак специальной формы внутри разработан и запатентованной для того, чтобы избежать осаждения грязи и уменьшения количества остаточной воды. Для использования дополнительной накопительной емкости предусмотрены 4 соеденительных патрубка DN150 размещенных по бокам.
Горизонтальные насосы для сточных вод с одноканальным рабочим колесом или рабочим колесом типа Vortex в соответствии с запросом:
- Свободный проход до 80 мм для надежной работы без заклинивания
- Уникальная система зажимов для демонтажа гидравлической и моторной части в течение одной минуты,
- Водонепроницаемый кабельный разъем из нержавеющей стали для легкого технического обслуживания и ремонта,
- Двойные картриджные уплотнения вала для легкого технического обслуживания и ремонта, — электродвигатель с тепловым выключателем внутри обмотки
См. подробное описание серии |
Технические данные:
Maкс. расход 12.5 л/с
Макс. гидростатический напор 17.8 м
Тип рабочего колеса VORTEX
Максимальный размер частицы 65 мм
Первичное уплотнение вала SIC/SIC
Вторичное уплотнение вала CARBON/CERAMICS
Макс. гидравлическое КПД 32 %
Данные на фирменной табличке EN 12050-1 |
Жидкость:
Рабочая жидкость Любая вязкая жидкость
Максимальная температура жидкости 40 °C
Плотность 998.2 кг/м3 |
Материалы:
Корпус насоса Чугун GG20
Корпус насоса EN-JL1030
Рабочее колесо Чугун GG20
Рабочее колесо EN-JL1030
Бак Полиэтилен |
Данные электрооборудования:
Потребляемая мощность — P1 2 x 2.8 кВт
Номинальная мощность — P2 2 x 2.2 кВт
Частота питающей сети 50 Hz
Номинальное напряжение 3 x 380-415 В
Допуст.откл-е напряж +6/-10 %
Макс. число пусков в час 60
Номинальный ток 5 A
Расчетное значение тока от 3/4 нагрузки 3.8 A
Расчетное значение тока от 1/2 нагрузки 3 A
Пусковой ток 37 A
Расчетное значение тока без нагрузки 2 A
Cos phi — коэф. мощности при 0 нагрузке 0.21
Cos phi — коэф. мощности при 3/4 нагрузки 0.81
Cos phi — коэф. мощности при 1/2 нагрузки 0.72
Номинальная скорость 2895 об/м
Крутящий момент заторможенного ротора 18 Нм
Распределение крутящего момента 23 Нм
Момент инерции 0.0088 кг м3
КПД двигателя при полной нагрузке 77.0 %
КПД двигателя при 3/4 нагрузки 76.6 %
КПД двигателя при 1/2 нагрузки 73.5 %
Количество полюсов 2
Способ запуска прямой пуск
Степень защиты (IEC 34-5) IP68
Класс изоляции (IEC 85) F
Защита электродвигателя ТЕРМОВЫКЛЮЧАТЕЛЬ
Тепловая защита внутрен.
Длина кабеля 10 м
Тип кабеля H07RN-F |
Монтаж:
Максимальная температура окружающей среды 40 °C
Макс. рабочее давление 10 бар
Трубное присоединение DIN
Выход насоса 80
Допустимое давление PN 10
Максимальная глубина установки 2 м |
Другое:
Реле влажности без реле влажности
Датчик воды в масле без датчика воды в масле
Режим работы S1/S3 50%,1MIN.
Общий объём резервуара(ов) 450 л
Общий эффективный объем бака с вх. отверстием 180мм 120 л
Общий эффективный объем бака с вх. отверстием 250 мм 240 л
Cтрана происхождения DE
ТН ВЭД ЕАЭС Код 8413702100 |

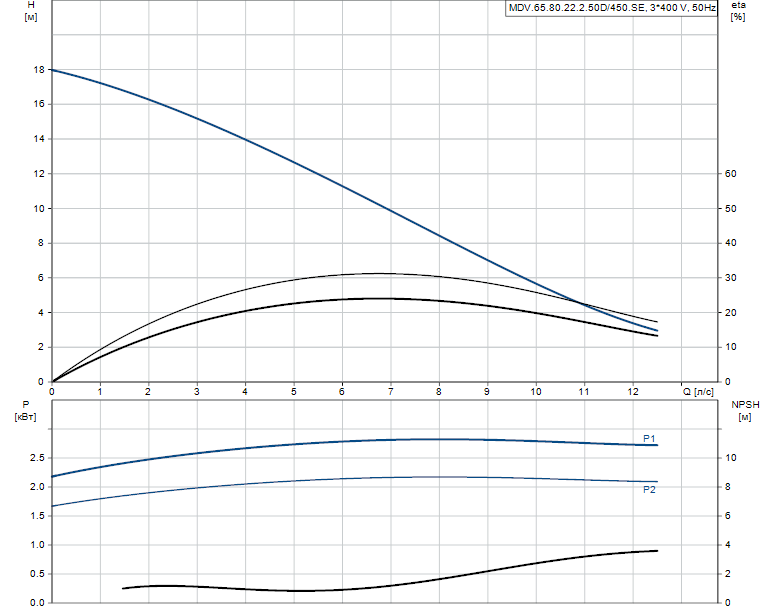

Гидравлические характеристики:

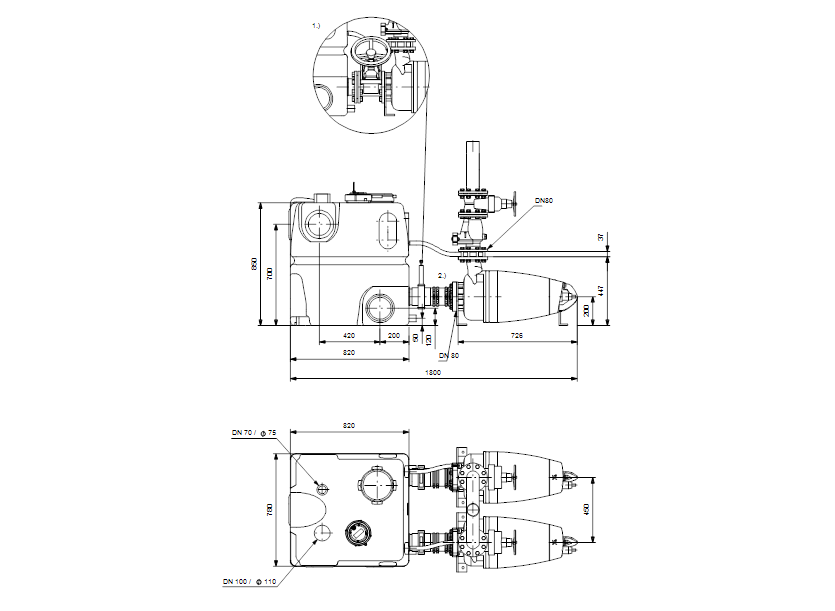

Габаритные размеры:
Документация:
