Техническое описание:
|
Grundfos MD1.80.80.75.4.51D/450.SL артикул: 97577867 — компактная канализационная насосная станция для сточных вод состоит из одного или двух баков объемом 450 л, двух горизонтальных погружных насосов серии SE/SL для сточных вод, вкл.контроллер, аналоговый датчик уровня и возможность подключения принадлежностей.
Бак на 450 л изготовлен из герметичной, коррозионно стойкого полиэтилена и не пропускает газы и запахи. Он снабжен:
- Тремя горизонтальными входными патрубками DN150 с одинарным уплотнением,
- Вертикальными входными соединительными патрубками DN 100,
- Вертикальными соединительными патрубками DN75 с гибкими штуцерами и зажимами для вентиляции.
- Два горизонтальных соединительных патрубка DN40 с соеденительной частью и зажимом для ручного мембранного насоса (принадлежность).
Бак специальной формы внутри разработан и запатентованной для того, чтобы избежать осаждения грязи и уменьшения количества остаточной воды. Для использования дополнительной накопительной емкости предусмотрены 4 соеденительных патрубка DN150 размещенных по бокам.
Горизонтальные насосы для сточных вод с одноканальным рабочим колесом или рабочим колесом типа Vortex в соответствии с запросом:
- Свободный проход до 80 мм для надежной работы без заклинивания
- Уникальная система зажимов для демонтажа гидравлической и моторной части в течение одной минуты,
- Водонепроницаемый кабельный разъем из нержавеющей стали для легкого технического обслуживания и ремонта,
- Двойные картриджные уплотнения вала для легкого технического обслуживания и ремонта, — электродвигатель с тепловым выключателем внутри обмотки
См. подробное описание серии |
Технические данные:
Maкс. расход: 45 л/с
Макс. гидростатический напор: 24.5 м
Тип рабочего колеса: ОДНОКАНАЛЬНОЕ
Максимальный размер частицы: 80 мм
Первичное уплотнение вала: SIC/SIC
Вторичное уплотнение вала: CARBON/CERAMICS
Макс. гидравлическое КПД: 68 % |
Жидкость:
Максимальная температура жидкости: 40 °C
Плотность: 998.2 кг/м3 |
Материалы:
Корпус насоса: Чугун GG20
Корпус насоса: EN-JL1030
Рабочее колесо: Чугун GG20
Рабочее колесо: EN-JL1030 |
Данные электрооборудования:
Потребляемая мощность — P1: 2 x 9 кВт
Номинальная мощность — P2: 2 x 7.5 кВт
Частота питающей сети: 50 Hz
Номинальное напряжение: 3 x 380-415 В
Допуст.откл-е напряж: +6/-10 %
Макс. число пусков в час: 60
Номинальный ток: 17.3 A
Расчетное значение тока от 3/4 нагрузки: 13.4 A
Расчетное значение тока от 1/2 нагрузки: 10.9 A
Пусковой ток: 107 A
Расчетное значение тока без нагрузки: 7.4 A
Cos phi — коэф. мощности при 0 нагрузке: 0.12
Cos phi — коэф. мощности при 3/4 нагрузки: 0.72
Cos phi — коэф. мощности при 1/2 нагрузки: 0.61
Номинальная скорость: 1455 об/м
Крутящий момент заторможенного ротора: 91 Нм
Распределение крутящего момента: 141 Нм
Момент инерции: 0.1618 кг м3
КПД двигателя при полной нагрузке: 83.4 %
КПД двигателя при 3/4 нагрузки: 83.5 %
КПД двигателя при 1/2 нагрузки: 81.3 %
Количество полюсов: 4
Способ запуска: пуск ‘звезда-треугольник’
Степень защиты (IEC 34-5): IP68
Класс изоляции (IEC 85): F
Защита электродвигателя: ТЕРМОВЫКЛЮЧАТЕЛЬ
Длина кабеля: 10 м
Тип кабеля: H07RN-F |
Монтаж:
Максимальная температура окружающей среды: 30 °C
Выход насоса: 80
Максимальная глубина установки: 2 м |
Другое:
Реле влажности: без реле влажности
Датчик воды в масле: без датчика воды в масле
Режим работы: S3 50%, 1 MIN.
Общий объём резервуара(ов): 450 л
Общий эффективный объем бака с вх. отверстием 180мм: 120 л
Общий эффективный объем бака с вх. отверстием 250 мм: 240 л
Cтрана происхождения: DE
ТН ВЭД ЕАЭС Код: 8413702100 |

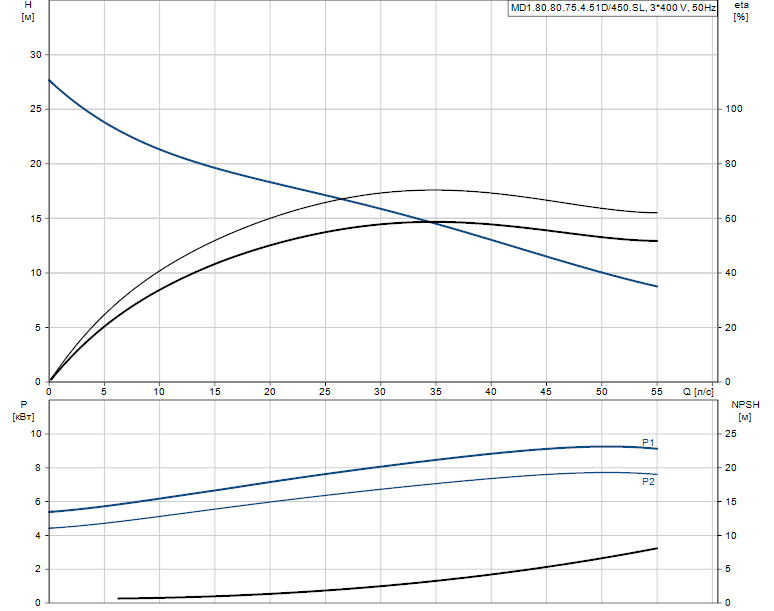

Гидравлические характеристики:

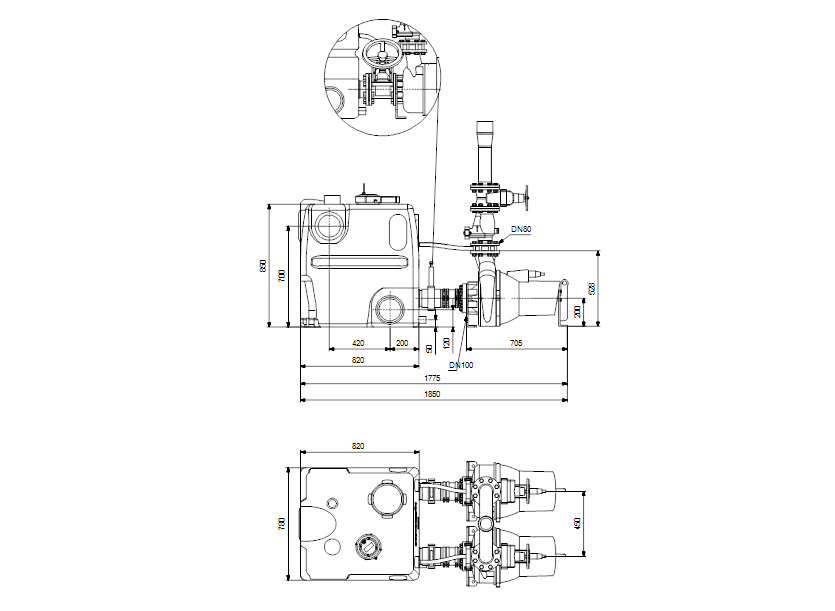

Габаритные размеры:
Документация:
