Техническое описание:
|
Grundfos MD1.80.80.55.4.51D/450.SE артикул: 96102288 — компактная канализационная насосная станция для сточных вод состоит из одного или двух баков объемом 450 л, двух горизонтальных погружных насосов серии SE/SL для сточных вод, вкл.контроллер, аналоговый датчик уровня и возможность подключения принадлежностей.
Бак на 450 л изготовлен из герметичной, коррозионно стойкого полиэтилена и не пропускает газы и запахи. Он снабжен:
- Тремя горизонтальными входными патрубками DN150 с одинарным уплотнением,
- Вертикальными входными соединительными патрубками DN 100,
- Вертикальными соединительными патрубками DN75 с гибкими штуцерами и зажимами для вентиляции.
- Два горизонтальных соединительных патрубка DN40 с соеденительной частью и зажимом для ручного мембранного насоса (принадлежность).
Бак специальной формы внутри разработан и запатентованной для того, чтобы избежать осаждения грязи и уменьшения количества остаточной воды. Для использования дополнительной накопительной емкости предусмотрены 4 соеденительных патрубка DN150 размещенных по бокам.
Горизонтальные насосы для сточных вод с одноканальным рабочим колесом или рабочим колесом типа Vortex в соответствии с запросом:
- Свободный проход до 80 мм для надежной работы без заклинивания
- Уникальная система зажимов для демонтажа гидравлической и моторной части в течение одной минуты,
- Водонепроницаемый кабельный разъем из нержавеющей стали для легкого технического обслуживания и ремонта,
- Двойные картриджные уплотнения вала для легкого технического обслуживания и ремонта, — электродвигатель с тепловым выключателем внутри обмотки
См. подробное описание серии |
Технические данные:
Maкс. расход 38.9 л/с
Макс. гидростатический напор 20 м
Тип рабочего колеса ОДНОКАНАЛЬНОЕ
Максимальный размер частицы 80 мм
Первичное уплотнение вала SIC/SIC
Вторичное уплотнение вала CARBON/CERAMICS
Макс. гидравлическое КПД 63 %
Данные на фирменной табличке EN 12050-1 |
Жидкость:
Рабочая жидкость Любая вязкая жидкость
Максимальная температура жидкости 40 °C
Плотность 998.2 кг/м3 |
Материалы:
Корпус насоса Чугун GG20
Корпус насоса EN-JL1030
Рабочее колесо Чугун GG20
Рабочее колесо EN-JL1030
Бак Полиэтилен |
Данные электрооборудования:
Потребляемая мощность — P1 2 x 6.5 кВт
Номинальная мощность — P2 2 x 5.5 кВт
Частота питающей сети 50 Hz
Номинальное напряжение 3 x 380-415 В
Допуст.откл-е напряж +6/-10 %
Макс. число пусков в час 60
Номинальный ток 13.4 A
Расчетное значение тока от 3/4 нагрузки 11 A
Расчетное значение тока от 1/2 нагрузки 9.5 A
Пусковой ток 87 A
Расчетное значение тока без нагрузки 8.3 A
Cos phi — коэф. мощности при 0 нагрузке 0.10
Cos phi — коэф. мощности при 3/4 нагрузки 0.65
Cos phi — коэф. мощности при 1/2 нагрузки 0.52
Номинальная скорость 1455 об/м
Крутящий момент заторможенного ротора 98 Нм
Распределение крутящего момента 122 Нм
Момент инерции 0.1295 кг м3
КПД двигателя при полной нагрузке 83.9 %
КПД двигателя при 3/4 нагрузки 83.3 %
КПД двигателя при 1/2 нагрузки 81.0 %
Количество полюсов 4
Способ запуска пуск ‘звезда-треугольник’
Степень защиты (IEC 34-5) IP68
Класс изоляции (IEC 85) F
Защита электродвигателя ТЕРМОВЫКЛЮЧАТЕЛЬ
Тепловая защита внутрен.
Длина кабеля 10 м
Тип кабеля H07RN-F |
Монтаж:
Максимальная температура окружающей среды 40 °C
Макс. рабочее давление 10 бар
Трубное присоединение DIN
Выход насоса 80
Допустимое давление PN 10
Максимальная глубина установки 2 м |
Другое:
Реле влажности без реле влажности
Датчик воды в масле без датчика воды в масле
Режим работы S1/S3 50%,1MIN.
Общий объём резервуара(ов) 450 л
Общий эффективный объем бака с вх. отверстием 180мм 120 л
Общий эффективный объем бака с вх. отверстием 250 мм 240 л
Norwegian NRF no. 9045379
Cтрана происхождения DE
ТН ВЭД ЕАЭС Код 8413702100 |

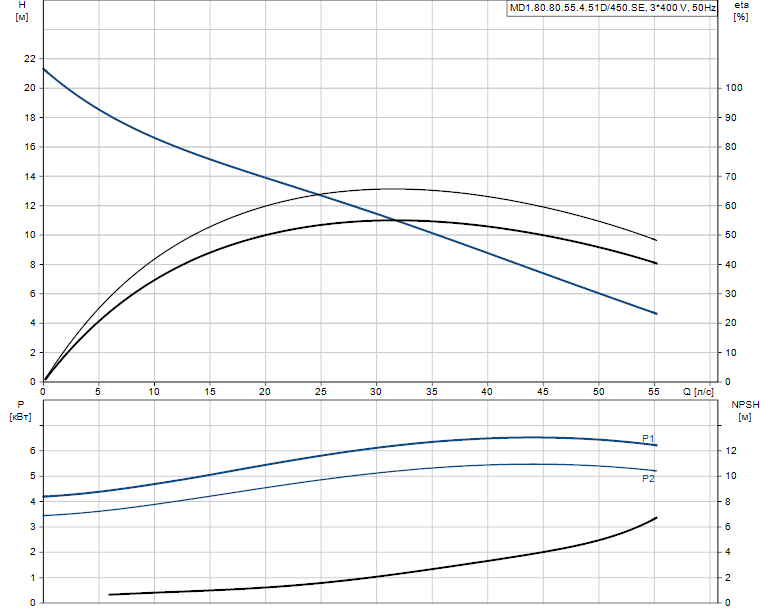

Гидравлические характеристики:

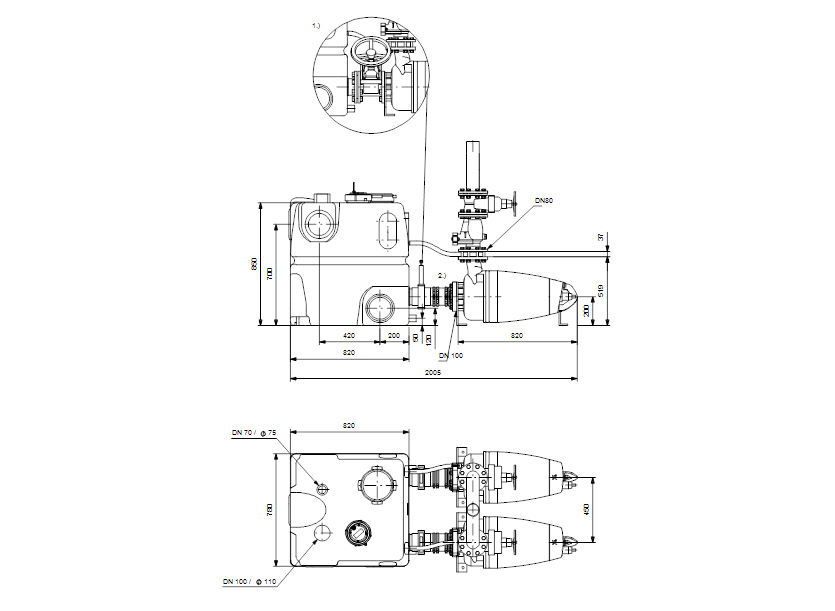

Габаритные размеры:
Документация:
