Циркуляционный сдвоенный ин-лайн насос со встроенным частотным преобразователем Grundfos TPED 80-180/2-A-F-A-BAQE 3X400 50HZ артикул: 99114540

[elementor-template id=»15025″]

Артикул: 99114540

Стоимость: 7209,60 6128,16 руб. с НДС



Масса Брутто: 159 кг

Объем упаковки: 0,46 м3

Габариты упаковки (ДхШхВ), мм: 900х600х942

Условия доставки см. в разделе: Оплата и доставка

Отправить запрос

Техническое описание:

Grundfos TPED 80-180/2-A-F-A-BAQE 3X400 50HZ артикул: 99114540 — это одноступенчатый, без соединительной муфты, центробежный с всасывающим и выпускным патрубками на одной линии. Сдвоенный насос спроектирован с двумя параллельными головными частями. Насос имеет конструкцию извлечения сверху, т.е. головную часть (электродвигатель, голову насоса и рабочее колесо) можно демонтировать для обслуживания или ремонта в то время, как корпус насоса остается на трубопроводе. Уплотнения вала соответствуют EN 12756. Подсоединение к трубопроводу с помощью фланцев PN 10 DIN (EN 1092-2 и ISO 7005-2). Каждая насосная часть оснащена синхронным двигателем на постоянных магнитах с воздушным охлаждением одинакового размера. КПД электродвигателя классифицируется как IE5 в соответствии со стандартом IEC 60034-30-2. Электродвигатель включает частотный преобразователь и ПИ-регулятор в клеммной коробке. Это обеспечивает постоянное плавное регулирование частоты вращения электродвигателя, а также возможность корректировки рабочих характеристик в соответствии с заданными требованиями.

См. подробное описание серии

Технические данные:

Скорость насоса, при которой расчитаны его характеристики 2910 об/м
Номинальный расход 48.2 м3/ч
Номинальный напор 13.2 м
Макс гидростатический напор 180 дм
Текущий диаметр рабочего колеса 115 мм
Первичное уплотнение вала BAQE
Допуски по рабочим хар-кам ISO9906:2012 3B
Исполнение насоса A
Модель A

Жидкость:

Рабочая жидкость Вода
Диапазон температур жидкости 0 .. 120 °C
Температура перекачиваемой жидкости 20 °C
Плотность 998.2 кг/м3

Материалы:

Корпус насоса Чугун
Корпус насоса EN-JL1040
Корпус насоса ASTM A48-40 B
Рабочее колесо Чугун
Рабочее колесо EN-JL1030
Рабочее колесо ASTM A48-30 B
Код материала A

Данные электрооборудования:

Тип электродвигателя 100LA
Класс энергоэфф-ти IE5
Номинальная мощность — P2 2 x 3 кВт
Частота питающей сети 50 Hz
Номинальное напряжение 3 x 380-500 В
Номинальный ток 5.80-4.80 A
Cos фи — характеристика мощности 0.91-0.86
Номинальная скорость 360-4000 об/м
Энергоэффективность 90.7%
Эффективность электродвигателя при полной нагрузке 90.7 %
Класс защиты (IEC 34-5) IP55
Класс изоляции (IEC 85) F
Защита электродвигателя Да
Номер электродвигателя 98971186

Панель управления HMI200 — Стандарт
Функциональный модуль FM300 — Advanced (Расширенный)
Преобразователь частоты Built-in

Монтаж:

Диапазон температуры окружающей среды -20 .. 50 °C
Макс. рабочее давление 16 бар
Трубное присоединение DIN
Соединение труб DN 80
Допустимое давление PN 16
Монтажная длина 360 мм
Размер фланца электродвигателя FF215
Код присоединения F

Другое:

Минимальный индекс эффективности MEI = 0.69
ErP статус EuP Отдельностоящий/Прод.
Нетто вес 139 кг
Брутто вес 159 кг
Объем упаковки 0.46 м3
№ структурного файла 99100549
Cтрана происхождения HU
ТН ВЭД ЕАЭС Код 8413705100

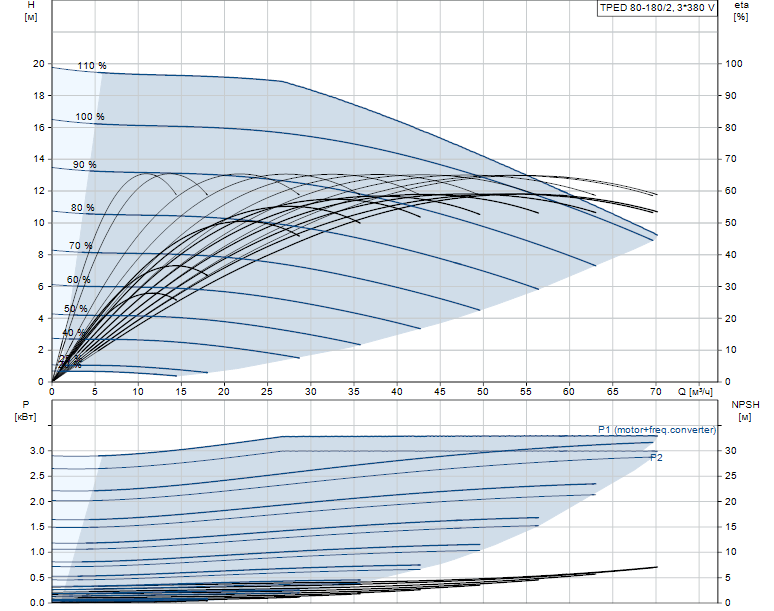

Гидравлические характеристики:

Гидравлические характеристики насоса Grundfos TPED 80-180/2-A-F-A-BAQE 3X400 50HZ артикул: 99114540

Габаритные размеры:

Габаритные размеры насоса Grundfos TPED 80-180/2-A-F-A-BAQE 3X400 50HZ артикул: 99114540
