Grundfos TPED 50-710/2-A-F-A-BQQE 3X400 50HZ артикул: 96096500

Циркуляционный сдвоенный ин-лайн насос со встроенным частотным преобразователем Grundfos TPED 50-710/2-A-F-A-BQQE 3X400 50HZ артикул: 96096500

[elementor-template id=»15025″]

Артикул: 96096500

Стоимость: 16563,60 14079,06 руб. с НДС



Масса Брутто: 483 кг

Объем упаковки: 1,52 м3

Габариты упаковки (ДхШхВ), мм: 1200х1000х1278

Условия доставки см. в разделе: Оплата и доставка

Отправить запрос

Техническое описание:

Grundfos TPED 50-710/2-A-F-A-BQQE 3X400 50HZ артикул: 96096500 — это одноступенчатый, без соединительной муфты, центробежный с всасывающим и выпускным патрубками на одной линии. Сдвоенный насос спроектирован с двумя параллельными головными частями. Насос имеет конструкцию извлечения сверху, т.е. головную часть (электродвигатель, голову насоса и рабочее колесо) можно демонтировать для обслуживания или ремонта в то время, как корпус насоса остается на трубопроводе. Уплотнения вала соответствуют EN 12756. Подсоединение к трубопроводу с помощью фланцев PN 10 DIN (EN 1092-2 и ISO 7005-2). Каждая насосная часть оснащена синхронным двигателем на постоянных магнитах с воздушным охлаждением одинакового размера. КПД электродвигателя классифицируется как IE5 в соответствии со стандартом IEC 60034-30-2. Электродвигатель включает частотный преобразователь и ПИ-регулятор в клеммной коробке. Это обеспечивает постоянное плавное регулирование частоты вращения электродвигателя, а также возможность корректировки рабочих характеристик в соответствии с заданными требованиями.

См. подробное описание серии

Технические данные:

Скорость насоса, при которой расчитаны его характеристики: 2945 об/м
Номинальный расход: 55.2 м3/ч
Номинальный напор: 47.5 м
Макс гидростатический напор: 710 дм
Текущий диаметр рабочего колеса: 230 мм
Первичное уплотнение вала: BQQE
Допуски по рабочим хар-кам: ISO9906:2012 3B
Исполнение насоса: A
Модель: A

Жидкость:

Рабочая жидкость: Вода
Диапазон температур жидкости: -25 .. 120 °C
Температура перекачиваемой жидкости: 20 °C
Плотность: 998.2 кг/м3

Материалы:

Корпус насоса: Чугун
Корпус насоса: EN-JL1040
Корпус насоса: ASTM A48-40 B
Рабочее колесо: Чугун
Рабочее колесо: EN-JL1030
Рабочее колесо: ASTM A48-30 B
Код материала: A

Данные электрооборудования:

Тип электродвигателя: 160MD
Класс энергоэфф-ти: IE3
Номинальная мощность — P2: 2 x 15 кВт
Частота питающей сети: 50 Hz
Номинальное напряжение: 3 x 380-480 В
Номинальный ток: 30.0-26.0 A
Cos фи — характеристика мощности: 0.91-0.86
Номинальная скорость: 480-3540 об/м
Энергоэффективность: IE3 91,9%
Эффективность электродвигателя при полной нагрузке: 91.9 %
Количество полюсов: 2
Класс защиты (IEC 34-5): IP55
Класс изоляции (IEC 85): F
Защита электродвигателя: Да
Номер электродвигателя: 85901229

Панель управления: Стандарт
Функциональный модуль: TPED
Преобразователь частоты: Built-in

Монтаж:

Диапазон температуры окружающей среды: -20 .. 40 °C
Макс. рабочее давление: 16 бар
Трубное присоединение: DIN
Соединение труб: DN 50
Допустимое давление: PN 16
Монтажная длина: 440 мм
Размер фланца электродвигателя: FF300
Код присоединения: F

Другое:

Минимальный индекс эффективности MEI =: 0.70
ErP статус: EuP Отдельностоящий/Прод.
Нетто вес: 400 кг
Брутто вес: 483 кг
Объем упаковки: 1.52 м3
№ структурного файла: 95139404
Cтрана происхождения: HU
ТН ВЭД ЕАЭС Код: 8413705100

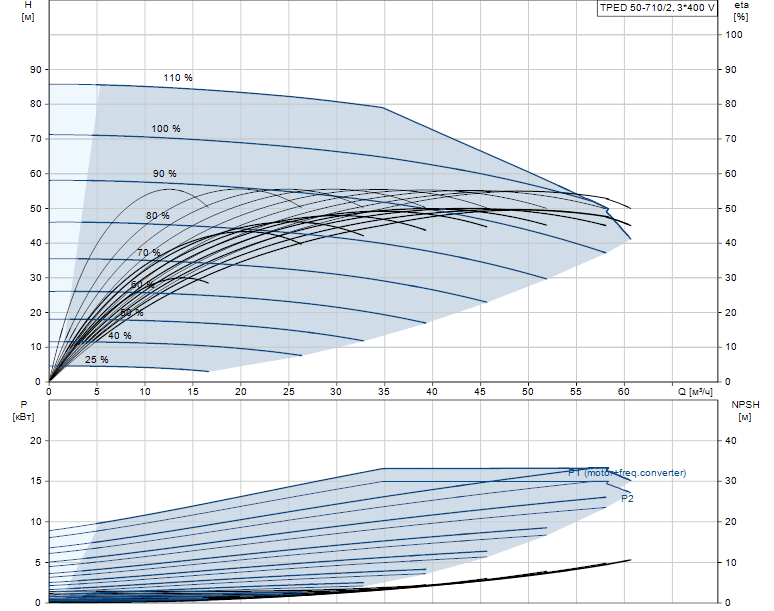

Гидравлические характеристики:

Гидравлические характеристики насоса Grundfos TPED 50-710/2-A-F-A-BQQE 3X400 50HZ артикул: 96096500

Габаритные размеры:

Габаритные размеры насоса Grundfos TPED 50-710/2-A-F-A-BQQE 3X400 50HZ артикул: 96096500

Деталировка:

Документация:
