Циркуляционный сдвоенный ин-лайн насос со встроенным частотным преобразователем Grundfos TPE3 D 80-40-S-A-F-A-BQBE артикул: 99272768

[elementor-template id=»15025″]

Артикул: 99272768

Стоимость: 5373,60 4567,56 руб. с НДС



Масса Брутто: 77,3 кг

Объем упаковки: 0,25 м3

Габариты упаковки (ДхШхВ), мм: 762х458х706

Условия доставки см. в разделе: Оплата и доставка

Отправить запрос

Техническое описание:

Grundfos TPE3 D 80-40-S-A-F-A-BQBE артикул: 99272768 — это одноступенчатый, без соединительной муфты, центробежный с всасывающим и выпускным патрубками на одной линии. Сдвоенный насос спроектирован с двумя параллельными головными частями. Насос имеет конструкцию извлечения сверху, т.е. головную часть (электродвигатель, голову насоса и рабочее колесо) можно демонтировать для обслуживания или ремонта в то время, как корпус насоса остается на трубопроводе. Уплотнения вала соответствуют EN 12756. Подсоединение к трубопроводу с помощью фланцев PN 10 DIN (EN 1092-2 и ISO 7005-2). Каждая насосная часть оснащена синхронным двигателем на постоянных магнитах с воздушным охлаждением одинакового размера. КПД электродвигателя классифицируется как IE5 в соответствии со стандартом IEC 60034-30-2. Электродвигатель включает частотный преобразователь и ПИ-регулятор в клеммной коробке. Это обеспечивает постоянное плавное регулирование частоты вращения электродвигателя, а также возможность корректировки рабочих характеристик в соответствии с заданными требованиями.

См. подробное описание серии

Технические данные:

Скорость насоса, при которой расчитаны его характеристики: 1860 об/м
Номинальный расход: 23.2 м3/ч
Номинальный напор: 3 м
Макс гидростатический напор: 40 дм
Текущий диаметр рабочего колеса: 90 мм
Первичное уплотнение вала: BQBE
Допуски по рабочим хар-кам: ISO9906:2012 3B
Исполнение насоса: A
Модель: A

Жидкость:

Рабочая жидкость: Вода
Диапазон температур жидкости: 0 .. 120 °C
Температура перекачиваемой жидкости: 20 °C
Плотность: 998.2 кг/м3

Материалы:

Корпус насоса: Чугун
Корпус насоса: EN-JL1040
Корпус насоса: ASTM A48-40 B
Рабочее колесо: Композит PES/PP 30% GF
Код материала: A

Данные электрооборудования:

Тип электродвигателя: 71A
Класс энергоэфф-ти: IE5
Номинальная мощность — P2: 2 x 0.25 кВт
Частота питающей сети: 50 Hz
Номинальное напряжение: 3 x 380-500 В
Номинальный ток: 0.85-0.70 A
Cos фи — характеристика мощности: 0.58-0.52
Номинальная скорость: 180-2000 об/м
Энергоэффективность: 84.5%
Эффективность электродвигателя при полной нагрузке: 84.5 %
Класс защиты (IEC 34-5): IP55
Класс изоляции (IEC 85): F
Защита электродвигателя: Да
Номер электродвигателя: 99137980

Панель управления: HMI300 — Графический
Функциональный модуль: FM300 — Advanced (Расширенный)
Преобразователь частоты: Built-in

Монтаж:

Диапазон температуры окружающей среды: -20 .. 50 °C
Макс. рабочее давление: 10 бар
Макс. давление при заданной темп-ре: 10 бар / 120 °C
Трубное присоединение: DIN
Соединение труб: DN 80
Допустимое давление: PN 10
Монтажная длина: 360 мм
Размер фланца электродвигателя: 56C
Код присоединения: F

Другое:

Минимальный индекс эффективности MEI =: 0.7
ErP статус: EuP Отдельностоящий/Прод.
Нетто вес: 64.1 кг
Брутто вес: 77.3 кг
Объем упаковки: 0.25 м3
№ структурного файла: 98484874
Cтрана происхождения: HU
ТН ВЭД ЕАЭС Код: 8413705100

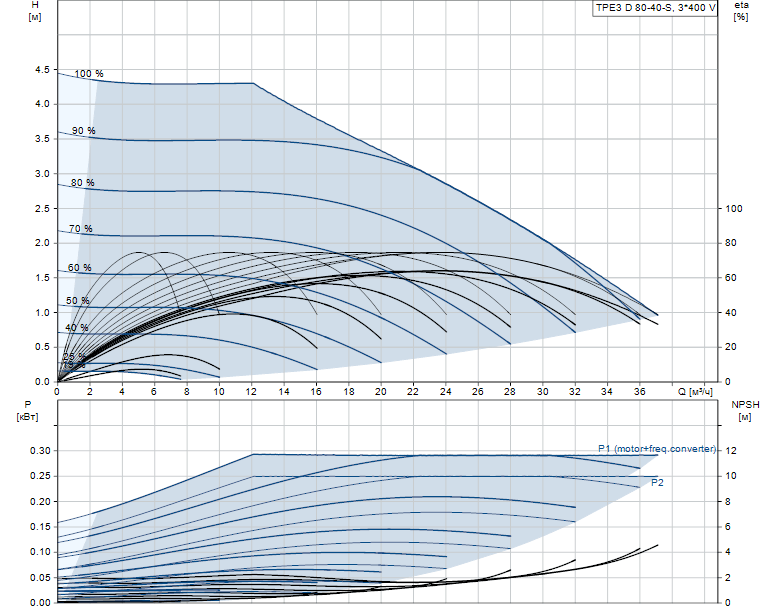

Гидравлические характеристики:

Гидравлические характеристики насоса Grundfos TPE3 D 80-40-S-A-F-A-BQBE артикул: 99272768

Габаритные размеры:

Габаритные размеры насоса Grundfos TPE3 D 80-40-S-A-F-A-BQBE артикул: 99272768

Деталировка:
