Grundfos TPE2 D 40-240-N-A-F-A-BQQE артикул: 98438565

Циркуляционный сдвоенный ин-лайн насос со встроенным частотным преобразователем Grundfos TPE2 D 40-240-N-A-F-A-BQQE артикул: 98438565

Артикул: 98438565

Стоимость: 4078,8 3466,98 руб. с НДС



Масса Брутто: 61,8 кг

Объем упаковки: 0,25 м3

Габариты упаковки (ДхШхВ), мм: 762х458х706

Условия доставки см. в разделе: Оплата и доставка

Отправить запрос

Техническое описание:

Grundfos TPE2 D 40-240-N-A-F-A-BQQE артикул: 98438565 — это одноступенчатый, без соединительной муфты, центробежный с всасывающим и выпускным патрубками на одной линии. Сдвоенный насос спроектирован с двумя параллельными головными частями. Насос имеет конструкцию извлечения сверху, т.е. головную часть (электродвигатель, голову насоса и рабочее колесо) можно демонтировать для обслуживания или ремонта в то время, как корпус насоса остается на трубопроводе. Уплотнения вала соответствуют EN 12756. Подсоединение к трубопроводу с помощью фланцев PN 10 DIN (EN 1092-2 и ISO 7005-2). Каждая насосная часть оснащена синхронным двигателем на постоянных магнитах с воздушным охлаждением одинакового размера. КПД электродвигателя классифицируется как IE5 в соответствии со стандартом IEC 60034-30-2. Электродвигатель включает частотный преобразователь и ПИ-регулятор в клеммной коробке. Это обеспечивает постоянное плавное регулирование частоты вращения электродвигателя, а также возможность корректировки рабочих характеристик в соответствии с заданными требованиями.

См. подробное описание серии

Технические данные:

Скорость насоса, при которой расчитаны его характеристики: 5500 об/м
Номинальный расход: 20.3 м3/ч
Номинальный напор: 19.8 м
Макс гидростатический напор: 240 дм
Текущий диаметр рабочего колеса: 74 мм
Первичное уплотнение вала: BQQE
Допуски по рабочим хар-кам: ISO9906:2012 3B
Исполнение насоса: A
Модель: A

Жидкость:

Рабочая жидкость: Вода
Диапазон температур жидкости: -25 .. 120 °C
Температура перекачиваемой жидкости: 20 °C
Плотность: 998.2 кг/м3

Материалы:

Корпус насоса: Чугун
Корпус насоса: EN-JL1040
Корпус насоса: ASTM A48-40 B
Рабочее колесо: Композит PES/PP 30% GF
Код материала: A

Данные электрооборудования:

Тип электродвигателя: 90SB
Класс энергоэфф-ти: IE5
Номинальная мощность — P2: 2 x 1.5 кВт
Частота питающей сети: 50 Hz
Номинальное напряжение: 1 x 200-240 В
Номинальный ток: 9.20-7.60 A
Cos фи — характеристика мощности: 0.99
Номинальная скорость: 480-5900 об/м
Энергоэффективность: 87.5%
Эффективность электродвигателя при полной нагрузке: 87.5 %
Класс защиты (IEC 34-5): IP55
Класс изоляции (IEC 85): F
Защита электродвигателя: Да
Номер электродвигателя: 99138031

Панель управления: HMI200 — Стандарт
Функциональный модуль: FM300 — Advanced (Расширенный)
Преобразователь частоты: Built-in

Монтаж:

Диапазон температуры окружающей среды: -20 .. 50 °C
Макс. рабочее давление: 10 бар
Трубное присоединение: DIN
Соединение труб: DN 40
Допустимое давление: PN 6/10
Монтажная длина: 250 мм
Размер фланца электродвигателя: 56C
Код присоединения: F

Другое:

Минимальный индекс эффективности MEI =: 0.7
ErP статус: EuP Отдельностоящий/Прод.
Нетто вес: 48.6 кг
Брутто вес: 61.8 кг
Объем упаковки: 0.25 м3
№ структурного файла: 98819173
Cтрана происхождения: HU
ТН ВЭД ЕАЭС Код: 8413705100

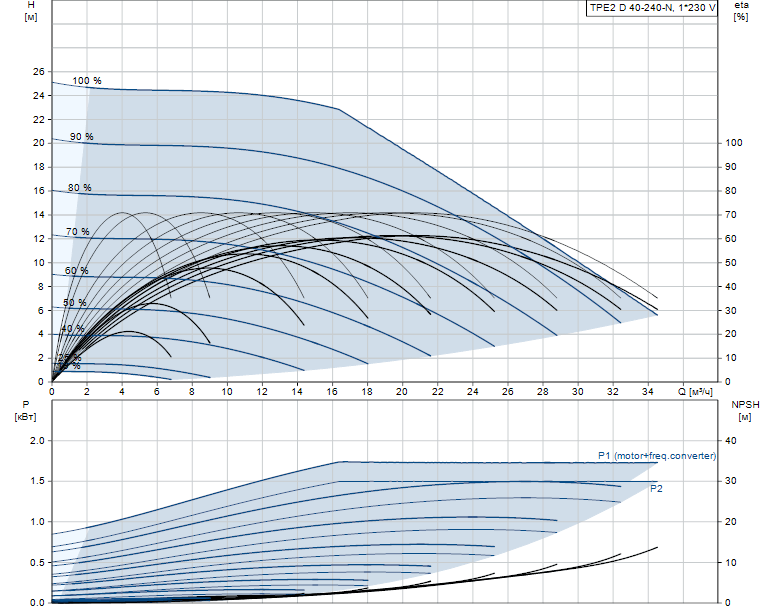

Гидравлические характеристики:

Гидравлические характеристики насоса Grundfos TPE2 D 40-240-N-A-F-A-BQQE артикул: 98438565

Габаритные размеры:

Габаритные размеры насоса Grundfos TPE2 D 40-240-N-A-F-A-BQQE артикул: 98438565

Деталировка:

Документация:

Каталог
Инструкция
Опросный лист
Сертификат соответствия ТС ТР
