Grundfos TPE2 D 40-240-N-A-F-A-BQQE артикул: 98438135

Внимание!

В связи с нестабильным курсом валют и непростой логистической обстановкой, цены и наличие товаров узнавайте у наших менеджеров по телефону или электронной почте.
Информация на сайте может быть не актуальна, ведутся технические работы!

Циркуляционный сдвоенный ин-лайн насос со встроенным частотным преобразователем Grundfos TPE2 D 40-240-N-A-F-A-BQQE артикул: 98438135

[elementor-template id=»15025″]

Артикул: 98438135

Стоимость: 5320,80 4522,68 руб. с НДС



Масса Брутто: 65,5 кг

Объем упаковки: 0,25 м3

Габариты упаковки (ДхШхВ), мм: 762х458х706

Условия доставки см. в разделе: Оплата и доставка

Отправить запрос

Техническое описание:

Grundfos TPE2 D 40-240-N-A-F-A-BQQE артикул: 98438135 — это одноступенчатый, без соединительной муфты, центробежный с всасывающим и выпускным патрубками на одной линии. Сдвоенный насос спроектирован с двумя параллельными головными частями. Насос имеет конструкцию извлечения сверху, т.е. головную часть (электродвигатель, голову насоса и рабочее колесо) можно демонтировать для обслуживания или ремонта в то время, как корпус насоса остается на трубопроводе. Уплотнения вала соответствуют EN 12756. Подсоединение к трубопроводу с помощью фланцев PN 10 DIN (EN 1092-2 и ISO 7005-2). Каждая насосная часть оснащена синхронным двигателем на постоянных магнитах с воздушным охлаждением одинакового размера. КПД электродвигателя классифицируется как IE5 в соответствии со стандартом IEC 60034-30-2. Электродвигатель включает частотный преобразователь и ПИ-регулятор в клеммной коробке. Это обеспечивает постоянное плавное регулирование частоты вращения электродвигателя, а также возможность корректировки рабочих характеристик в соответствии с заданными требованиями.

См. подробное описание серии

Технические данные:

Скорость насоса, при которой расчитаны его характеристики 5500 об/м
Номинальный расход 20.3 м3/ч
Номинальный напор 19.8 м
Макс гидростатический напор 240 дм
Текущий диаметр рабочего колеса 74 мм
Первичное уплотнение вала BQQE
Допуски по рабочим хар-кам ISO9906:2012 3B
Исполнение насоса A
Модель A

Жидкость:

Рабочая жидкость Вода
Диапазон температур жидкости -25 .. 120 °C
Температура перекачиваемой жидкости 20 °C
Плотность 998.2 кг/м3

Материалы:

Корпус насоса Чугун
Корпус насоса EN-JL1040
Корпус насоса ASTM A48-40 B
Рабочее колесо Композит PES/PP 30% GF
Код материала A

Данные электрооборудования:

Тип электродвигателя 90SB
Класс энергоэфф-ти IE5
Номинальная мощность — P2 2 x 1.5 кВт
Частота питающей сети 50 Hz
Номинальное напряжение 3 x 380-500 В
Номинальный ток 3.05-2.50 A
Cos фи — характеристика мощности 0.90-0.83
Номинальная скорость 480-5900 об/м
Энергоэффективность 89.1%
Эффективность электродвигателя при полной нагрузке 89.1 %
Класс защиты (IEC 34-5) IP55
Класс изоляции (IEC 85) F
Защита электродвигателя Да
Номер электродвигателя 99138045

Панель управления HMI200 — Стандарт
Функциональный модуль FM300 — Advanced (Расширенный)
Преобразователь частоты Built-in

Монтаж:

Диапазон температуры окружающей среды -20 .. 50 °C
Макс. рабочее давление 10 бар
Трубное присоединение DIN
Соединение труб DN 40
Допустимое давление PN 6/10
Монтажная длина 250 мм
Размер фланца электродвигателя 56C
Код присоединения F

Другое:

Минимальный индекс эффективности MEI = 0.7
ErP статус EuP Отдельностоящий/Прод.
Нетто вес 52.2 кг
Брутто вес 65.5 кг
Объем упаковки 0.25 м3
№ структурного файла 98819256
Cтрана происхождения HU
ТН ВЭД ЕАЭС Код 8413705100

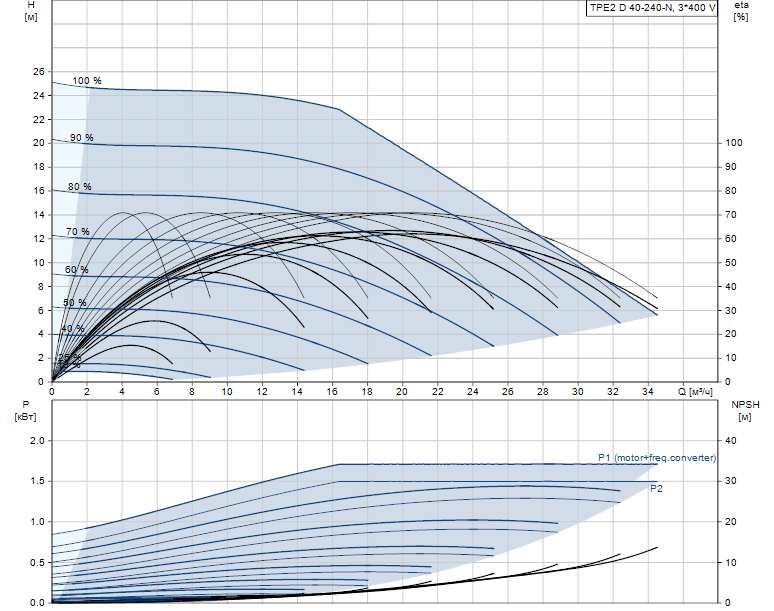

Гидравлические характеристики:

Гидравлические характеристики насоса Grundfos TPE2 D 40-240-N-A-F-A-BQQE артикул: 98438135

Габаритные размеры:

Габаритные размеры насоса Grundfos TPE2 D 40-240-N-A-F-A-BQQE артикул: 98438135

Деталировка:

Документация:
