Циркуляционный ин-лайн насос Grundfos TPE3 80-40-S A-F-A-BQQE — 99272196 артикул: 99272196

Артикул: 99272196

Стоимость: 2985,60 2537,76 руб. с НДС

Масса Брутто: 41,2 кг

Объем упаковки: 160,251 м³

Габариты упаковки (ДхШхВ), мм: 646х406х611

Условия доставки см. в разделе: Оплата и доставка

Grundfos TPE3 80-40-S A-F-A-BQQE — 99272196 артикул: 99272196 — это одноступенчатый, без соединительной муфты, центробежный с всасывающим и выпускным патрубками на одной линии. Насос имеет конструкцию извлечения сверху, т.е. головную часть (электродвигатель, голову насоса и рабочее колесо) можно демонтировать для обслуживания или ремонта в то время, как корпус насоса остается на трубопроводе. Насос оснащен несбалансированным сильфонным уплотнением. Уплотнения вала соответствуют EN 12756. Подсоединение к трубопроводу с помощью фланцев PN 16 DIN (EN 1092-2 и ISO 7005-2). Насос оснащен синхронным электродвигателем на постоянных магнитах с воздушным охлаждением. КПД электродвигателя классифицируется как IE5 в соответствии со стандартом IEC 60034-30-2. Электродвигатель включает частотный преобразователь и ПИ-регулятор в клеммной коробке. Это обеспечивает постоянное плавное регулирование частоты вращения электродвигателя, а также возможность корректировки рабочих характеристик в соответствии с заданными требованиями.

См. подробное описание серии

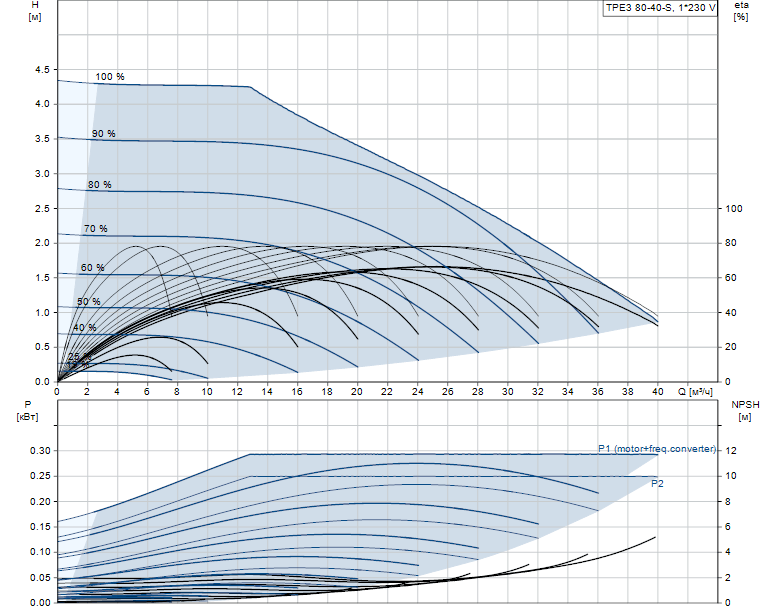

Технические данные:

Скорость насоса, при которой расчитаны его характеристики: 1860 об/м
Номинальный расход: 26.1 м3/ч
Номинальный напор: 2.8 м
Макс гидростатический напор: 40 дм
Текущий диаметр рабочего колеса: 90 мм
Первичное уплотнение вала: BQQE
Допуски по рабочим хар-кам: ISO9906:2012 3B
Исполнение насоса: A
Модель: A

Жидкость:

Рабочая жидкость: Вода
Диапазон температур жидкости: -25 .. 120 °C
Температура перекачиваемой жидкости: 20 °C
Плотность: 998.2 кг/м3

Материалы:

Корпус насоса: Чугун
Корпус насоса: EN-JL1040
Корпус насоса: ASTM A48-40 B
Рабочее колесо: Композит PES/PP 30% GF
Код материала: A

Данные электрооборудования:

Тип электродвигателя: 71A
Класс энергоэфф-ти: IE5
Номинальная мощность — P2: 0.25 кВт
Частота питающей сети: 50 Hz
Номинальное напряжение: 1 x 200-240 В
Номинальный ток: 1.65-1.40 A
Cos фи — характеристика мощности: 0.95
Номинальная скорость: 180-2000 об/м
Энергоэффективность: 83.4%
Эффективность электродвигателя при полной нагрузке: 83.4 %
Класс защиты (IEC 34-5): IP55
Класс изоляции (IEC 85): F
Защита электродвигателя: Да
Номер электродвигателя: 99137977

Панель управления: HMI300 — Графический
Функциональный модуль: FM300 — Advanced (Расширенный)
Преобразователь частоты: Built-in

Монтаж:

Диапазон температуры окружающей среды: -20 .. 50 °C
Макс. рабочее давление: 10 бар
Трубное присоединение: DIN
Соединение труб: DN 80
Допустимое давление: PN 10
Монтажная длина: 360 мм
Размер фланца электродвигателя: 56C
Код присоединения: F

Другое:

Минимальный индекс эффективности MEI =: 0.7
ErP статус: EuP Отдельностоящий/Прод.
Нетто вес: 32.5 кг
Брутто вес: 41.2 кг
Объем упаковки: 160 м3
№ структурного файла: 98481407
Danish VVS No.: 381604040
Cтрана происхождения: HU
ТН ВЭД ЕАЭС Код: 8413705100
