Grundfos TPE3 80-40-S A-F-A-BQBE - 99272390 артикул: 99272390

Циркуляционный ин-лайн насос Grundfos TPE3 80-40-S A-F-A-BQBE — 99272390 артикул: 99272390

Артикул: 99272390

Стоимость: 2569,2 2183,82 руб. с НДС



Масса Брутто: 43,9 кг

Объем упаковки: 0,16 м3

Габариты упаковки (ДхШхВ), мм: 646х406х611

Условия доставки см. в разделе: Оплата и доставка

Отправить запрос

Техническое описание:

Grundfos TPE3 80-40-S A-F-A-BQBE — 99272390 артикул: 99272390 — это одноступенчатый, без соединительной муфты, центробежный с всасывающим и выпускным патрубками на одной линии. Насос имеет конструкцию извлечения сверху, т.е. головную часть (электродвигатель, голову насоса и рабочее колесо) можно демонтировать для обслуживания или ремонта в то время, как корпус насоса остается на трубопроводе. Насос оснащен несбалансированным сильфонным уплотнением. Уплотнения вала соответствуют EN 12756. Подсоединение к трубопроводу с помощью фланцев PN 16 DIN (EN 1092-2 и ISO 7005-2). Насос оснащен синхронным электродвигателем на постоянных магнитах с воздушным охлаждением. КПД электродвигателя классифицируется как IE5 в соответствии со стандартом IEC 60034-30-2. Электродвигатель включает частотный преобразователь и ПИ-регулятор в клеммной коробке. Это обеспечивает постоянное плавное регулирование частоты вращения электродвигателя, а также возможность корректировки рабочих характеристик в соответствии с заданными требованиями.

См. подробное описание серии

Технические данные:

Скорость насоса, при которой расчитаны его характеристики 1860 об/м
Номинальный расход 26.1 м3/ч
Номинальный напор 2.8 м
Макс гидростатический напор 40 дм
Текущий диаметр рабочего колеса 90 мм
Первичное уплотнение вала BQBE
Допуски по рабочим хар-кам ISO9906:2012 3B
Исполнение насоса A
Модель A

Жидкость:

Рабочая жидкость Вода
Диапазон температур жидкости 0 .. 120 °C
Температура перекачиваемой жидкости 20 °C
Плотность 998.2 кг/м3

Материалы:

Корпус насоса Чугун
Корпус насоса EN-JL1040
Корпус насоса ASTM A48-40 B
Рабочее колесо Композит PES/PP 30% GF
Код материала A

Данные электрооборудования:

Тип электродвигателя 71A
Класс энергоэфф-ти IE5
Номинальная мощность — P2 0.25 кВт
Частота питающей сети 50 Hz
Номинальное напряжение 3 x 380-500 В
Номинальный ток 0.85-0.70 A
Cos фи — характеристика мощности 0.58-0.52
Номинальная скорость 180-2000 об/м
Энергоэффективность 84.5%
Эффективность электродвигателя при полной нагрузке 84.5 %
Класс защиты (IEC 34-5) IP55
Класс изоляции (IEC 85) F
Защита электродвигателя Да
Номер электродвигателя 99137980

Панель управления HMI300 — Графический
Функциональный модуль FM300 — Advanced (Расширенный)
Преобразователь частоты Built-in

Монтаж:

Диапазон температуры окружающей среды -20 .. 50 °C
Макс. рабочее давление 10 бар
Трубное присоединение DIN
Соединение труб DN 80
Допустимое давление PN 10
Монтажная длина 360 мм
Размер фланца электродвигателя 56C
Код присоединения F

Другое:

Минимальный индекс эффективности MEI = 0.7
ErP статус EuP Отдельностоящий/Прод.
Нетто вес 35.2 кг
Брутто вес 43.9 кг
Объем упаковки 0.16 м3
№ структурного файла 98484790
Cтрана происхождения HU
ТН ВЭД ЕАЭС Код 8413705100

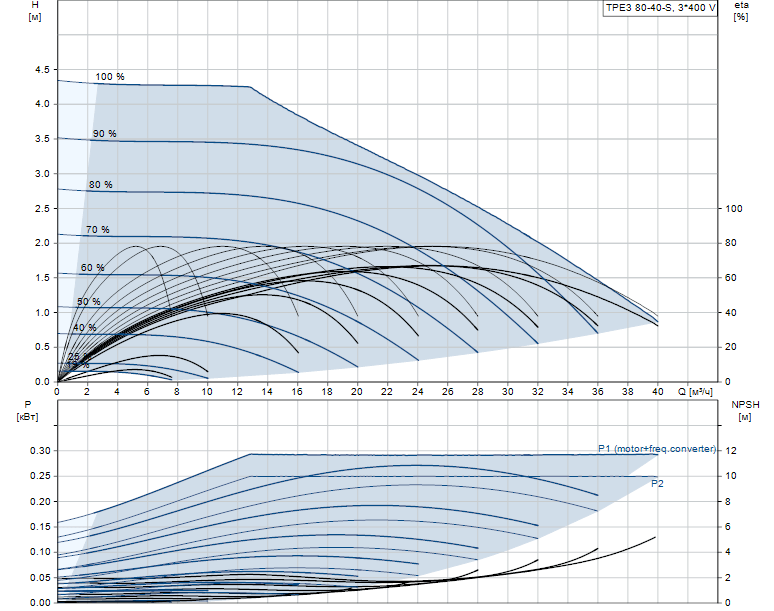

Гидравлические характеристики:

Гидравлические характеристики насоса Grundfos TPE3 80-40-S A-F-A-BQBE - 99272390 артикул: 99272390

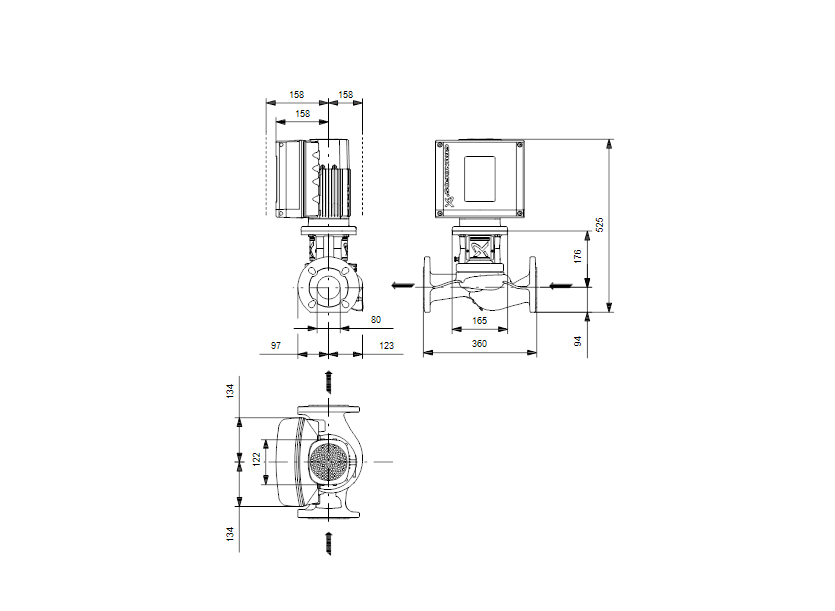

Габаритные размеры:

Габаритные размеры насоса Grundfos TPE3 80-40-S A-F-A-BQBE - 99272390 артикул: 99272390
