Циркуляционный ин-лайн насос Grundfos TPE3 50-80-S A-F-I-BQQE — 98416718 артикул: 98416718

[elementor-template id=»15025″]

Артикул: 98416718

Стоимость: 3826,80 3252,78 руб. с НДС



Масса Брутто: 33,8 кг

Объем упаковки: 0,1 м3

Габариты упаковки (ДхШхВ), мм: 590х375х457

Условия доставки см. в разделе: Оплата и доставка

Отправить запрос

Техническое описание:

Grundfos TPE3 50-80-S A-F-I-BQQE — 98416718 артикул: 98416718 — это одноступенчатый, без соединительной муфты, центробежный с всасывающим и выпускным патрубками на одной линии. Насос имеет конструкцию извлечения сверху, т.е. головную часть (электродвигатель, голову насоса и рабочее колесо) можно демонтировать для обслуживания или ремонта в то время, как корпус насоса остается на трубопроводе. Насос оснащен несбалансированным сильфонным уплотнением. Уплотнения вала соответствуют EN 12756. Подсоединение к трубопроводу с помощью фланцев PN 16 DIN (EN 1092-2 и ISO 7005-2). Насос оснащен синхронным электродвигателем на постоянных магнитах с воздушным охлаждением. КПД электродвигателя классифицируется как IE5 в соответствии со стандартом IEC 60034-30-2. Электродвигатель включает частотный преобразователь и ПИ-регулятор в клеммной коробке. Это обеспечивает постоянное плавное регулирование частоты вращения электродвигателя, а также возможность корректировки рабочих характеристик в соответствии с заданными требованиями.

См. подробное описание серии

Технические данные:

Скорость насоса, при которой расчитаны его характеристики 3000 об/м
Номинальный расход 18 м3/ч
Номинальный напор 5.8 м
Макс гидростатический напор 80 дм
Текущий диаметр рабочего колеса 74 мм
Первичное уплотнение вала BQQE
Допуски по рабочим хар-кам ISO9906:2012 3B
Исполнение насоса A
Модель A

Жидкость:

Рабочая жидкость Вода
Диапазон температур жидкости -25 .. 120 °C
Температура перекачиваемой жидкости 20 °C
Плотность 998.2 кг/м3

Материалы:

Корпус насоса Нержавеющая сталь
Корпус насоса DIN W.-Nr. 1.4308
Корпус насоса ASTM CF8
Рабочее колесо Композит PES/PP 30% GF
Код материала I

Данные электрооборудования:

Тип электродвигателя 71A
Класс энергоэфф-ти IE5
Номинальная мощность — P2 0.37 кВт
Частота питающей сети 50 Hz
Номинальное напряжение 3 x 380-500 В
Номинальный ток 1.05-1.00 A
Cos фи — характеристика мощности 0.68-0.54
Номинальная скорость 360-4000 об/м
Энергоэффективность 84.5%
Эффективность электродвигателя при полной нагрузке 84.5 %
Класс защиты (IEC 34-5) IP55
Класс изоляции (IEC 85) F
Защита электродвигателя Да
Номер электродвигателя 99137998

Панель управления HMI300 — Графический
Функциональный модуль FM300 — Advanced (Расширенный)
Преобразователь частоты Built-in

Монтаж:

Диапазон температуры окружающей среды -20 .. 50 °C
Макс. рабочее давление 10 бар
Трубное присоединение DIN
Соединение труб DN 50
Допустимое давление PN 6/10
Монтажная длина 280 мм
Размер фланца электродвигателя 56C
Код присоединения F

Другое:

Минимальный индекс эффективности MEI = 0.7
ErP статус EuP Отдельностоящий/Прод.
Нетто вес 26.6 кг
Брутто вес 33.8 кг
Объем упаковки 0.1 м3
№ структурного файла 98484780
Danish VVS No. 382152080
Cтрана происхождения HU
ТН ВЭД ЕАЭС Код 8413705100

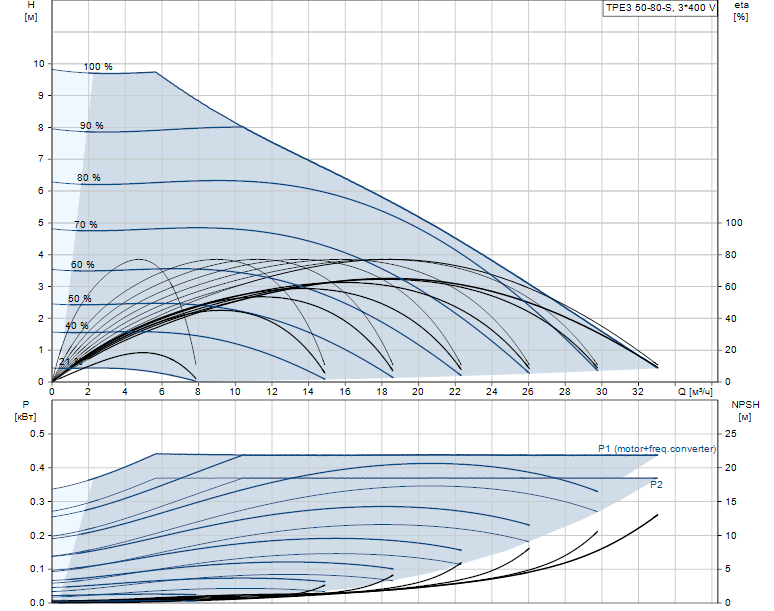

Гидравлические характеристики:

Гидравлические характеристики насоса Grundfos TPE3 50-80-S A-F-I-BQQE - 98416718 артикул: 98416718

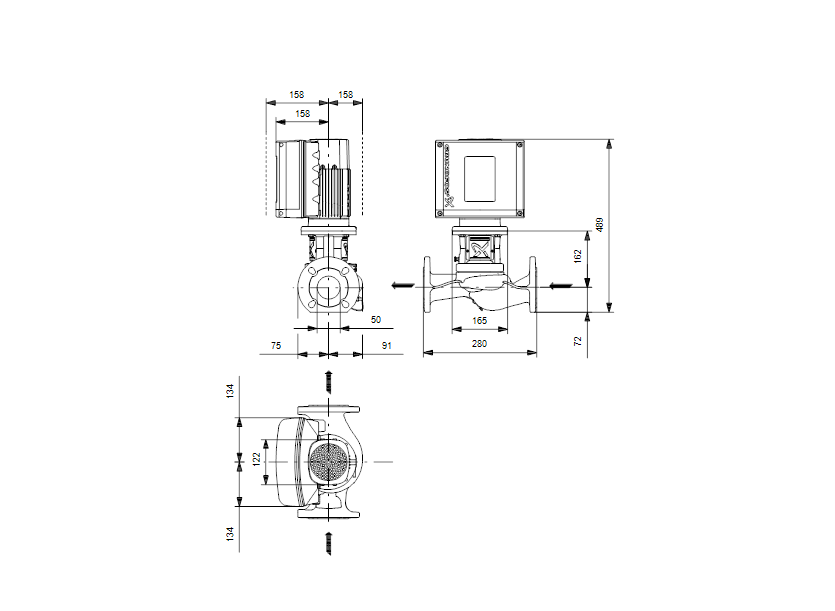

Габаритные размеры:

Габаритные размеры насоса Grundfos TPE3 50-80-S A-F-I-BQQE - 98416718 артикул: 98416718

Деталировка:

Документация:
