Grundfos TPE2 50-150-N-A-F-I-BQQE артикул: 98416634

Циркуляционный ин-лайн насос Grundfos TPE2 50-150-N-A-F-I-BQQE артикул: 98416634

[elementor-template id=»15025″]

Артикул: 98416634

Стоимость: 3500,40 2975,34 руб. с НДС



Масса Брутто: 33,9 кг

Объем упаковки: 0,1 м3

Габариты упаковки (ДхШхВ), мм: 590х375х457

Условия доставки см. в разделе: Оплата и доставка

Отправить запрос

Техническое описание:

Grundfos TPE2 50-150-N-A-F-I-BQQE артикул: 98416634 — это одноступенчатый, без соединительной муфты, центробежный с всасывающим и выпускным патрубками на одной линии. Насос имеет конструкцию извлечения сверху, т.е. головную часть (электродвигатель, голову насоса и рабочее колесо) можно демонтировать для обслуживания или ремонта в то время, как корпус насоса остается на трубопроводе. Насос оснащен несбалансированным сильфонным уплотнением. Уплотнения вала соответствуют EN 12756. Подсоединение к трубопроводу с помощью фланцев PN 16 DIN (EN 1092-2 и ISO 7005-2). Насос оснащен синхронным электродвигателем на постоянных магнитах с воздушным охлаждением. КПД электродвигателя классифицируется как IE5 в соответствии со стандартом IEC 60034-30-2. Электродвигатель включает частотный преобразователь и ПИ-регулятор в клеммной коробке. Это обеспечивает постоянное плавное регулирование частоты вращения электродвигателя, а также возможность корректировки рабочих характеристик в соответствии с заданными требованиями.

См. подробное описание серии

Технические данные:

Скорость насоса, при которой расчитаны его характеристики 3800 об/м
Номинальный расход 22.8 м3/ч
Номинальный напор 9.5 м
Макс гидростатический напор 150 дм
Текущий диаметр рабочего колеса 74 мм
Первичное уплотнение вала BQQE
Допуски по рабочим хар-кам ISO9906:2012 3B
Исполнение насоса A
Модель A

Жидкость:

Рабочая жидкость Вода
Диапазон температур жидкости -25 .. 120 °C
Температура перекачиваемой жидкости 20 °C
Плотность 998.2 кг/м3

Материалы:

Корпус насоса Нержавеющая сталь
Корпус насоса DIN W.-Nr. 1.4308
Корпус насоса ASTM CF8
Рабочее колесо Композит PES/PP 30% GF
Код материала I

Данные электрооборудования:

Тип электродвигателя 80A
Класс энергоэфф-ти IE5
Номинальная мощность — P2 0.75 кВт
Частота питающей сети 50 Hz
Номинальное напряжение 3 x 380-500 В
Номинальный ток 1.70-1.60 A
Cos фи — характеристика мощности 0.83-0.67
Номинальная скорость 360-4000 об/м
Энергоэффективность 85.9%
Эффективность электродвигателя при полной нагрузке 85.9 %
Класс защиты (IEC 34-5) IP55
Класс изоляции (IEC 85) F
Защита электродвигателя Да
Номер электродвигателя 99138017

Панель управления HMI200 — Стандарт
Функциональный модуль FM300 — Advanced (Расширенный)
Преобразователь частоты Built-in

Монтаж:

Диапазон температуры окружающей среды -20 .. 50 °C
Макс. рабочее давление 10 бар
Трубное присоединение DIN
Соединение труб DN 50
Допустимое давление PN 6/10
Размер фланца электродвигателя 56C
Код присоединения F

Другое:

Минимальный индекс эффективности MEI = 0.7
Нетто вес 26.7 кг
Брутто вес 33.9 кг
Объем упаковки 0.1 м3
№ структурного файла 98819259
Cтрана происхождения HU
ТН ВЭД ЕАЭС Код 8413705100

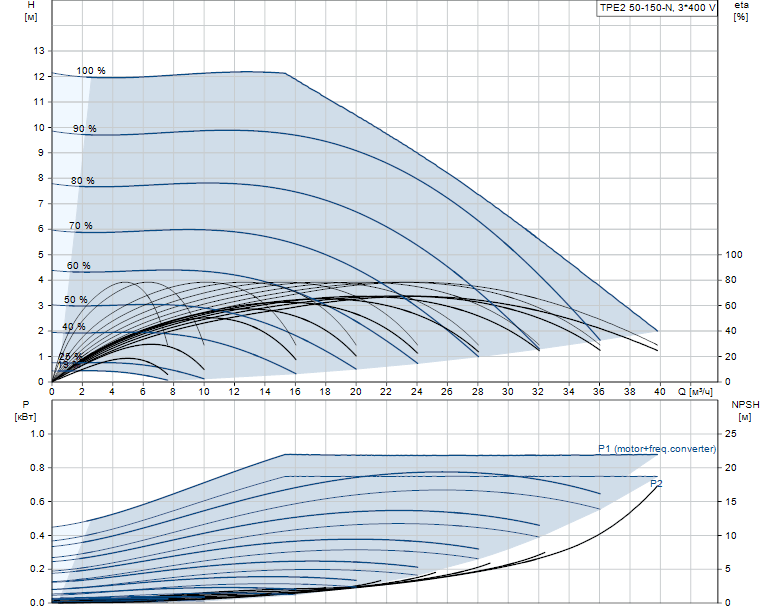

Гидравлические характеристики:

Гидравлические характеристики насоса Grundfos TPE2 50-150-N-A-F-I-BQQE артикул: 98416634

Габаритные размеры:

Габаритные размеры насоса Grundfos TPE2 50-150-N-A-F-I-BQQE артикул: 98416634

Деталировка:

Документация:
